一种气密性试验用密封装置、密封窗户的方法与流程

本发明涉及密封装置技术领域，尤其涉及一种气密性试验用密封装置、密封窗户的方法。

背景技术：

在做窗户气密性试验时，国家规范要求对窗户进行完全的密封。在实际操作中，常见的密封方法有刚性挡板法、灌胶法、胶带密封法等。刚性挡板法是用和窗户相同大小的挡板整体覆盖在窗户表面，起到密封的效果。此种方法的优点是操作快捷，可以很大程度上缩减试验准备时间，缺点是刚性挡板尺寸固定，只能做对应尺寸的窗户，对于市面上存在多种规格尺寸的窗户的情况，试验时就需要备齐所有规格尺寸的挡板，投入费用较大。灌胶法是利用玻璃胶、结构胶等工程用胶把窗户空隙处全部填满，待胶体固化凝结后进行试验。此种方法的优点在于密封率高，透气率少，基本可以达到完全密封，缺点是胶体固化凝结时间长导致试验龄期长，且试验后的窗户由于胶体不能完全清除，所以窗户基本无法再使用，对于窗户生产单位是一种资源浪费。

胶带密封法使用普通胶带对窗户缝隙处进行密封，一般有两种方式，一种是在窗户外表面整体贴胶，使胶带形成一个全面覆盖窗户的平面密封膜，此种方法的优点在于成本高、试验后的窗户可以再次利用性差的缺点。另一种是利用胶带只封堵窗户的空隙处。此种方法的优点在于成本低廉，普通透明胶带即可以完成，且试验后的窗户可以再次利用。缺点是准备时间长，尤其是第二种方式想要做到基本密封窗户需要很长的准备时间。

技术实现要素：

本发明针对现有技术的不足，提供一种结构简单、使用方便、减少密封窗户需要的准备时间的气密性试验用密封装置、密封窗户的方法。

本发明通过以下技术手段实现解决上述技术问题的：一种气密性试验用密封装置，包括胶带卷；还包括壳体、胶带卷固定环；所述壳体包括第一壳体、第二壳体；所述第一壳体、第二壳体拼合成内部中空、一端开口的结构；所述胶带卷固定环设置在所述壳体的内部空腔中，所述胶带卷套设在所述胶带卷固定环的外侧；所述胶带卷中胶带的端部能从所述开口处延伸出；在所述壳体上还设置有锯齿条。

优选地，在所述壳体的内部空腔中设置有定位销，所述定位销上套设有滚轮；所述滚轮露出所述壳体。

优选地，所述壳体上设置有锯齿条安装槽，所述锯齿条滑动配合地设置所述锯齿条安装槽中；所述锯齿条安装槽的内顶壁上设置有向下突出的突出部，所述锯齿条上设置有与所述突出部适配的凹陷部；在所述锯齿条安装槽的内底壁与所述锯齿条之间还设置有弹性件，所述弹性件的底部固定在所述锯齿条安装槽的内底壁上，所述弹性件的顶部与所述锯齿条接触。

优选地，所述锯齿条安装槽的内侧壁上设置有导向槽，所述锯齿条的端面限位在所述导向槽中。

优选地，所述第一壳体的边缘设置有榫头，所述第二壳体的边缘设置有卯眼。

一种利用上述的气密性试验用密封装置进行密封窗户的方法，包括以下步骤：

（1）将窗户横放；

（2）将胶带的端部固定在窗户上方的型材处；

（3）拉动所述气密性试验用密封装置，使胶带长度长于窗户高度；

（4）拉直胶带后，将胶带固定在窗户下方型材处；

（5）下压所述气密性试验用密封装置，利用锯齿条的锯齿条边截断胶带；

（6）抚平截断的胶带。

一种利用上述的气密性试验用密封装置组装形成的气密性试验用密封组件，其特征在于，包括所述气密性试验用密封装置、连接杆、手柄；若干个所述气密性试验用密封装置通过所述连接杆连接形成整体结构，所述整体结构与所述手柄连接。

本发明的优点在于：（1）将密封过程、胶带截断过程均通过本发明的气密性试验用密封装置来实现，在进行窗户气密性试验时减短试验准备试件，提高试验效率和试验数据的准确度。（2）通过滚轮的设置，在使用本发明时，将滚轮沿着待密封区域的轨迹运动，一方面提高密封的准确度；另一方面，利用密封区域对本发明的支撑作用，适当缓解实验人员握持本发明进行实验时所产生的疲劳感。（3）锯齿条能在锯齿条安装槽中伸缩运动，截断时，将锯齿条伸出，截断后，将锯齿条收缩至锯齿条安装槽中，在方便截断的同时，起到安全操作的效果。（4）第一壳体、第二壳体拼合成形，便于拆解、更换胶带卷。

附图说明

图1为本发明的结构示意图。

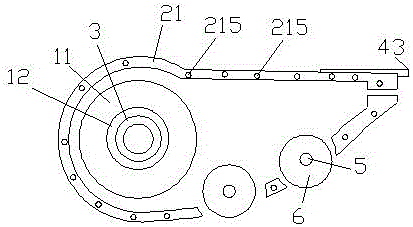

图2为本发明中第一壳体的结构示意图。

图3为本发明中第二壳体的结构示意图。

图4为本发明中滚轮的结构示意图。

图5为本发明中锯齿条在收容在锯齿条安装槽中时的侧面结构示意图。

图6为本发明中锯齿条的锯齿条伸出锯齿条安装槽时的侧面结构示意图。

图7为本发明中锯齿条在固定状态下的正面结构示意图。

图8为本发明中锯齿条在运动状态下的正面结构示意图。

图9为本发明在截断胶带状态下的结构示意图。

图10为本发明气密性试验用密封组件的结构示意图。

具体实施方式

为进一步描述本发明，下面结合实施例对其作进一步说明。

如图1、2、3所示，一种气密性试验用密封装置，包括胶带卷、壳体2、胶带卷固定环3。壳体2包括第一壳体21、第二壳体22。第一壳体21、第二壳体22拼合成内部中空、一端开口的结构。胶带卷固定环3设置在壳体2的内部空腔中，胶带卷套设在胶带卷固定环3的外侧。胶带卷中胶带11的端部能从开口处延伸出。在壳体2上还设置有锯齿条4，锯齿条4的锯齿边43能延伸至开口的外侧。

如图2所示，优选地，胶带卷固定环3、开口、锯齿条4均位于第一壳体21上。

如图2所示，在一些实施例中，在壳体2的内部空腔中设置有定位销5，定位销5上套设有滚轮6。滚轮6露出壳体2。优选地，定位销5、滚轮6也均位于第一壳体21中。

如图4所示，在定位销5上设置有防止滚轮6相对定位销5滑动出定位销5的定位部51。

在一些实施例中，第一壳体21上设置有锯齿条安装槽，锯齿条4滑动配合地设置锯齿条安装槽中。

如图5、6所示，锯齿条安装槽的内顶壁上设置有向下突出的第一突出部2111、第二突出部2112，锯齿条4上设置有第一凹陷部41、第二凹陷部42。在锯齿条安装槽的内底壁与锯齿条4之间还设置有弹性件7，弹性件7的底部固定在锯齿条安装槽的内底壁上，弹性件7的顶部与锯齿条4的底部接触。弹性件优选为弹簧。

本发明还可以在弹性件与锯齿条之间设置支撑板，支撑板的底部与弹性件的顶部连接，支撑板的顶部与锯齿条的底部接触。

截断时，将锯齿条4下压，使得第一凹陷部41、第二凹陷部42脱离对应的突出部，将锯齿条4向外推移至锯齿边43露出锯齿条安装槽的外侧，然后释放锯齿条4，在弹性件7的回弹作用下，锯齿条4向上运动至第一凹陷部41限位在第二突出部2112的外围，从而将锯齿条4的锯齿边43限定在锯齿条安装槽外侧，倾斜本发明，使得锯齿条4的锯齿边43压紧胶带11，进行截断；截断后，再次下压锯齿条4，将锯齿条4向内推移至锯齿边43完全收容在锯齿条安装槽内，然后释放锯齿条4，锯齿条4收缩复原。

如图7、8所示，在一些实施例中，锯齿条安装槽的内侧壁上设置有导向槽2113，锯齿条4的端面限位在导向槽2113中。

如图2、3所示，在一些实施例中，第一壳体21的边缘设置有榫头215，第二壳体22的边缘设置有卯眼221。

一种利用上述气密性试验用密封装置进行密封窗户的方法，包括以下步骤：

（1）将窗户横放，优选将窗户迎风面向下平放在地面上。

（2）将胶带的端部固定在窗户上方的型材处。

（3）拉动气密性试验用密封装置，胶带中的胶带筒转动，带动胶带不断退绕出开口，当胶带长度长于窗户高度，停止拉动。

（4）拉直胶带后，将胶带固定在窗户下方型材处。

如图9所示，（5）倾斜气密性试验用密封装置并下压，利用锯齿条其锯齿条边截断胶带。

（6）用手抚平截断的胶带。

如图10所示，本发明还提供一种利用上述气密性试验用密封装置组装形成的气密性试验用密封组件，包括气密性试验用密封装置8、连接杆9、手柄10。相邻两个气密性试验用密封装置8之间通过连接杆9连接形成整体结构，整体结构与手柄10连接。本发明的组件，能满足多处待密封区域同时密封的效果。

以上仅为本发明创造的较佳实施例而已，并不用以限制本发明创造，凡在本发明创造的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明创造的保护范围之内。
