一种新型引流袋便携式安全装置的制作方法

本发明涉及医疗器械领域，更具体地说涉及一种新型引流袋便携式安全装置。

背景技术：
：

引流袋，一般指的是做了手术之后身体内部或手术局部深处有渗血积液等需要用管道引出，引流管末端接的一个透明塑料袋(过去用瓶子，叫引流瓶)，专门盛引流出来的液体的，病人一般术后躺在床上，引流袋就挂在床边，目前没有特制的悬挂装置，只能用细绳子绑在病床边沿，也没有引流袋重量显示，医护人员无法测量引流液体的量；有些病情稍微缓和点后，携带引流袋行走，手拿引流袋可能会给生活带来不便，如果设计一种能简单放置引流袋，能测量重量，且便于行走的装置就可以解决这个问题，所以设计一种新型引流袋便携式安全装置是十分有益的。

技术实现要素：
：

本发明的目的就是针对现有技术的不足，而提供一种新型引流袋便携式安全装置。本发明具有结构简单，使用方便，水平报警装置可在意外摔倒后报警；雷达探头可探测前方是否有障碍物；带有引流袋的患者将引流袋放于引流袋放置篮中，独轮式拐杖便于在走路过程中减轻引流袋的负担；可将引流袋放置装置单独取下，挂于病床边沿，一旦引流袋中体液的重量超过一定量，报警器将会报警，以提醒患者更换引流袋的优点。

本发明的技术解决措施如下：

一种新型引流袋便携式安全装置，包括独轮式拐杖及引流袋放置装置，所述独轮式拐杖上段设有一个水平报警装置，下段设有一个雷达探头，引流袋放置装置右侧的抱箍卡在独轮式拐杖上，引流袋放置装置的边框顶部设有两个挂钩，边框两边内侧设有两个引流袋放置篮，引流袋放置篮的一侧通过套环套在一侧边框上，引流袋放置篮另外一侧的顶部吊有一根弹簧，边框底边上设有两个限位开关。

上述技术方案中，所述独轮式拐杖底部设有一个轮子，轮子上设有一个脚踩式刹车片。

上述技术方案中，所述水平报警装置外型为圆柱形，内部中空，容器表面设有一个开关，容器内灌有三分之二的不透光水，容器内部底面均布四个发光灯泡，顶部均布四个光敏电阻，容器外底面设有一个外部装置，外部装置内设有电池和远程报警传输装置。

上述技术方案中，所述雷达探头自带电池和报警器。

上述技术方案中，所述边框两边立柱上设有一列重量刻度。

上述技术方案中，所述两个限位开关中间设有一个报警器和电源，两个限位开关、报警器、电源之间通过线路进行连接。

本发明的有益效果在于：

本发明结构简单，使用方便，水平报警装置可在意外摔倒后报警；雷达探头可探测前方是否有障碍物；带有引流袋的患者将引流袋放于引流袋放置篮中，独轮式拐杖便于在走路过程中减轻引流袋的负担；可将引流袋放置装置单独取下，挂于病床边沿，一旦引流袋中体液的重量超过一定量，报警器将会报警，以提醒患者更换引流袋。

附图说明：

图1为本发明结构示意图；

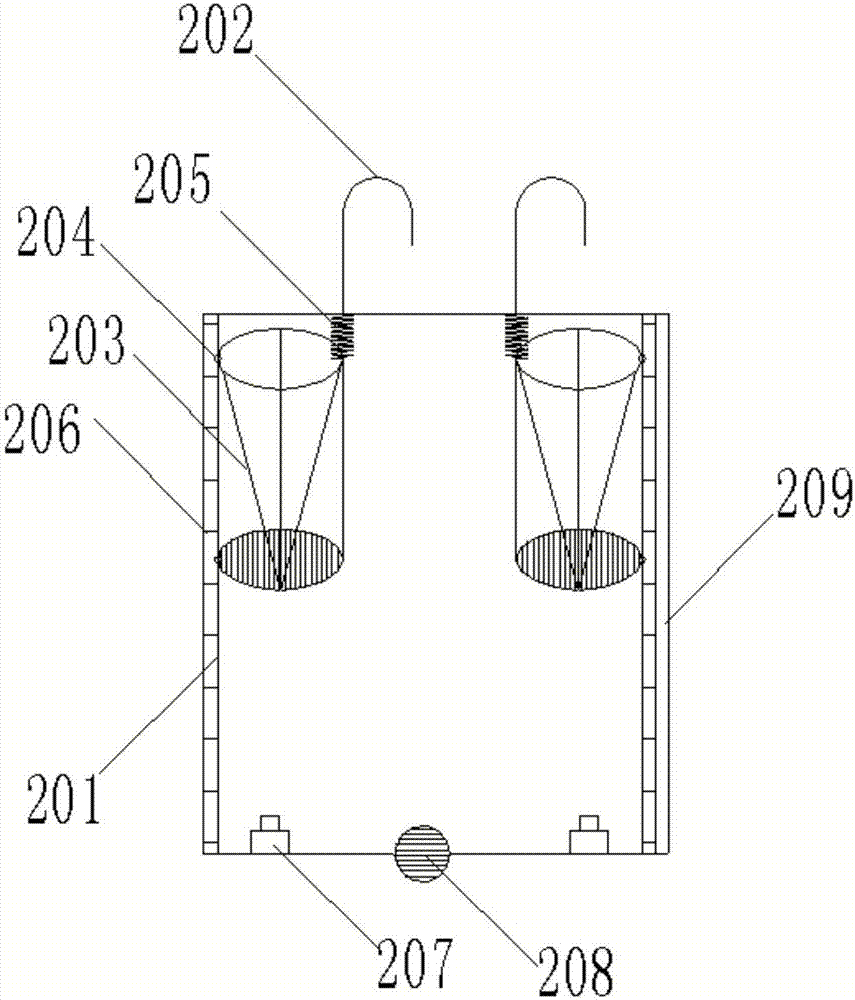

图2为引流袋放置装置结构示意图；

图3为水平报警装置结构示意图。

图中：10、独轮式拐杖；101、轮子；102、脚踩式刹车片；103、雷达探头；104、水平报警装置；1041、开关；1042、发光灯泡；1043、外部装置；1044、光敏电阻；20、引流袋放置装置；201、边框；202、挂钩；203、引流袋放置篮；204、套环；205、弹簧；206、重量刻度；207、限位开关；208、报警器；209、抱箍。

具体实施方式：

以下所述仅为本发明的较佳实施例，并非对本发明的范围进行限定。

实施例：见图1、图2及图3所示，一种新型引流袋便携式安全装置，包括独轮式拐杖10及引流袋放置装置20，所述独轮式拐杖10上段设有一个水平报警装置104，下段设有一个雷达探头103，引流袋放置装置20右侧的抱箍209卡在独轮式拐杖10上，引流袋放置装置20的边框201顶部设有两个挂钩202，边框201两边内侧设有两个引流袋放置篮203，引流袋放置篮203的一侧通过套环204套在一侧边框上，引流袋放置篮203另外一侧的顶部吊有一根弹簧205，边框201底边上设有两个限位开关207。

所述独轮式拐杖10底部设有一个轮子101，轮子101上设有一个脚踩式刹车片102。

所述水平报警装置104外型为圆柱形，内部中空，容器表面设有一个开关1041，容器内灌有三分之二的不透光水，容器内部底面均布四个发光灯泡1042，顶部均布四个光敏电阻1044，容器外底面设有一个外部装置1043，外部装置1043内设有电池和远程报警传输装置。

所述雷达探头103自带电池和报警器。

所述边框201两边立柱上设有一列重量刻度206。

所述两个限位开关207中间设有一个报警器208和电源，两个限位开关207、报警器208、电源之间通过线路进行连接。

工作原理：

一种新型引流袋便携式安全装置，引流袋放置装置20右侧的抱箍209卡在独轮式拐杖10上，引流袋放置装置20的边框201顶部设有两个挂钩202，边框201两边内侧设有两个引流袋放置篮203，引流袋放置篮203的一侧通过套环204套在一侧边框上，引流袋放置篮203另外一侧的顶部吊有一根弹簧205，边框201底边上设有两个限位开关207，独轮式拐杖10底部设有一个轮子101，轮子101上设有一个脚踩式刹车片102，水平报警装置104外型为圆柱形，内部中空，容器表面设有一个开关1041，容器内灌有三分之二的不透光水，容器内部底面均布四个发光灯泡1042，顶部均布四个光敏电阻1044，容器外底面设有一个外部装置1043，外部装置1043内设有电池和远程报警传输装置，雷达探头103自带电池和报警器，边框201两边立柱上设有一列重量刻度206，两个限位开关207中间设有一个报警器208和电源，两个限位开关207、报警器208、电源之间通过线路进行连接，带有引流袋的患者将引流袋放于引流袋放置篮203中，独轮式拐杖10便于在走路过程中减轻引流袋的负担，雷达探头103可探测前方是否有障碍物，当离障碍物越来越近时，其自带的报警器将会报警，发出嘟嘟嘟的声音，以提醒患者前方有障碍物；当患者意外摔倒后，独轮式拐杖10摔倒横卧，水平报警装置104由水平位置变为侧卧位置，其中一个方位的发光灯泡1042露出，将灯光照射到对面的光敏电阻1044光敏电阻1044、远程报警传输装置和电池组成的电路接通，远程报警传输装置将报警信息传输到护士台服务终端，便于医护人员及时来救助；可将引流袋放置装置20单独取下，将引流袋放于引流袋放置篮203中，两个挂钩202挂于病床边沿，弹簧205起到平衡引流袋放置篮203重心和拉住平衡引流袋放置篮203的作用，旁边的重量刻度206可知道引流袋的重量，一旦引流袋中体液的重量超过一定量，引流袋放置篮203触碰到底部的限位开关207，报警器208将会报警，发出嘀嘀嘀的声音，以提醒患者更换引流袋。
