一种半自动木板切割机的制作方法

本实用新型涉及切割机技术领域，具体为一种半自动木板切割机。

背景技术：

随着现代机械加工业地发展，对切割的质量、精度要求的不断提高，对提高生产效率、降低生产成本、具有高智能化的自动切割功能的要求也在提升。数控切割机的发展必须要适应现代机械加工业发展的要求。切割机分为火焰切割机、等离子切割机、激光切割机、水切割等。现如今市场上售卖的切割机，虽然能完成对木板进行切割，但是在将木板切割后，由于没有能后将木板从切割机上移出的装置，而需要人们自己去将切割好的木板卸下，从而给人们带来必要的麻烦。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了一种半自动木板切割机，解决了切割机无法将切割过后的木板从切割机上自动移出，给人们在切割木板的过程中减少不必要的麻烦。

（二）技术方案

为实现上述目的，本实用新型提供如下技术方案：一种半自动木板切割机，包括固定座，所述固定座的正面开设有夹槽，所述固定座的上表面开设有切刀孔，所述固定座的上表面通过辅助腿与顶座的底部固定连接，所述顶座的上表面设有液压缸，所述液压缸的底部设有液压伸缩杆，且液压伸缩杆的一端贯穿顶座的顶部，所述液压伸缩杆的一端设于切刀，所述液压伸缩杆表面的底部与连接杆的一端被第一转轴的一端依次贯穿，所述固定座侧面与固定板的一侧固定连接，所述固定板的另一侧与弹簧的一端固定连接，所述弹簧的另一端与推动板的一侧固定连接，所述推动板的顶部设有固定块，所述固定块的正面和连接杆的另一端被第二转轴的一端依次贯穿，所述推动板对应固定座侧面的一侧设有推动块。

优选的，所述固定座的底部设有支撑腿，所述支撑腿的数量为四个，且四个支撑腿分别位于固定座底部的四角。

优选的，所述切刀的宽度小于切刀孔开口处的宽度，且切刀位于切刀孔的正上方。

优选的，所述夹槽的开口的宽度与推动块的厚度相等，且推动块和夹槽相平行。

优选的，所述第一转轴的两端与第二转轴的两端均设有卡销。

（三）有益效果

本实用新型的有益效果是：该半自动木板切割机，将木板放入夹槽内，在开启液压缸带动液压伸缩杆下降时，由于液压伸缩杆上设置了第一转轴，通过第一转轴带动连接杆将推动板移动，而将木板切割好后，由于推动板是通过弹簧与固定座连接的，使液压伸缩杆急剧收缩时在弹簧的压力下会使推动板剧烈撞击夹槽内的木板，会将切割好的木板从夹槽内推出，而无需人们自己去将切割好的木板卸下，从而给人们减少必要的麻烦。

附图说明

图1为本实用新型结构示意图；

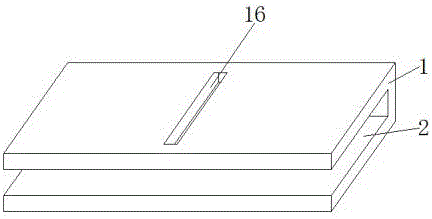

图2为本实用新型固定座结构示意图。

图中：1固定座、2夹槽、3辅助腿、4顶座、5液压缸、6液压伸缩杆、7切刀、8第一转轴、9连接杆、10固定板、11弹簧、12推动板、13推动块、14固定块、15第二转轴、16切刀孔、17支撑腿。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-2所示，本实用新型提供一种技术方案：一种半自动木板切割机，包括固定座1，固定座1的底部设有支撑腿17，由于支撑腿17的数量为四个，且四个支撑腿17分别位于固定座1底部的四角，使切割机更加稳定的与顶面接触，固定座1的正面开设有夹槽2，夹槽2作用于将放置需要切割的木板，固定座1的上表面开设有切刀孔16，固定座1的上表面通过辅助腿3与顶座4的底部固定连接，顶座4的上表面设有液压缸5，液压缸5的底部设有液压伸缩杆6，且液压伸缩杆6的一端贯穿顶座4的顶部，液压伸缩杆6的一端设于切刀7，切刀7的宽度小于切刀孔16开口处的宽度，且切刀7位于切刀孔16的正上方，通过开启液压缸5使液压伸缩杆6下降带动切刀7穿过切刀孔16对木板进行切割，液压伸缩杆6表面的底部与连接杆9的一端被第一转轴8的一端依次贯穿，固定座1侧面与固定板10的一侧固定连接，固定板10的另一侧与弹簧11的一端固定连接，弹簧11的另一端与推动板12的一侧固定连接，推动板12的顶部设有固定块14，固定块14的正面和连接杆9的另一端被第二转轴15的一端依次贯穿，由于第一转轴8的两端与第二转轴15的两端均设有卡销，使第一转轴8和第二转轴15在转动时不会伸缩，推动板12对应固定座1侧面的一侧设有推动块13，夹槽2的开口的宽度与推动块13的厚度相等，且推动块13和夹槽2相平行，由于液压伸缩杆6上设置了第一转轴8，在通过第一转轴8带动连接杆9将推动板13移动，而将木板切割好后，由于推动板12是通过弹簧11与固定座连接的，使液压伸缩杆6急剧收缩时在弹簧11的压力下会使推动板12上的推动块13剧烈撞击夹槽2内的木板，会将切割好的木板从夹槽2内推出。

使用时，先将木板放入夹槽内，再开启开启液压缸5使液压伸缩杆6下降带动切刀7穿过切刀孔16对木板进行切割，将木板切割好后，由于推动板12是通过弹簧11与固定座连接的，使液压伸缩杆6急剧收缩时在弹簧11的压力下会使推动板12上的推动块13剧烈撞击夹槽2内的木板，将切割好的木板在从夹槽2内弹出。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
