一种线束固定架改进的LED后灯的制作方法

本实用新型涉及一种汽车的LED后灯。

背景技术：

汽车后灯由于具有多种灯，所以电线收束系统往往需要一个线束固定架来约束供电连线，现有技术的线束固定架一般都是直接螺钉连接在灯底壳上的，这样使得我们在装配和维护的时候相当不方便。

技术实现要素：

为了克服现有线束固定架都是直接螺钉连接在灯底壳上导致装配和维护不便的不足，本实用新型提供一种线束固定架改进的LED后灯。

本实用新型解决其技术问题的技术方案是：一种线束固定架改进的LED后灯，包括一个灯底壳，所述灯底壳向后凸出一个围框，所述的灯底壳上围框内设有LED灯安装孔，所述的灯底壳后侧围框内设有一个线束固定架，所述的线束固定架上还设有一个卡板槽，所述卡板槽上设有倒勾；还包括一个卡板，所述卡板一端设有横底，所述的横底穿过一个螺钉螺接在围框内灯底壳上；所述卡板上设有卡口，所述卡板卡在卡板槽中且所述倒勾勾在卡口上；所述的线束固定架包括前部和后部，所述前部上设有若干个用于安装连接件的连接件槽，所述前部和后部之间设有隔板，所述隔板上设有连通连接件槽的插孔。

进一步对卡板槽的结构进行优化，所述卡板槽位于线束固定架的上壁上，且卡槽上壁缺空，卡槽上侧设有左凸起和右凸起压住卡板。

进一步，所述的卡板中部设有提高强度的圆形凸起。

本实用新型在使用时在灯底壳上预先安装好卡板，然后在安装时梳理好供电连线在线束固定架中，将线束固定架很方便的卡在卡板上就可以固定住线束固定架。当要取下线束固定架时，向下按下倒勾，后拔线束固定架，就能很方便的取下了。

本实用新型的有益效果在于：采用卡接的方式实现线束固定架的固定代替了原有的螺钉连接，不仅安装方便便于梳理供电连线，而且拆卸维护也很方便。

附图说明

图1是本实用新型的后侧斜视图。

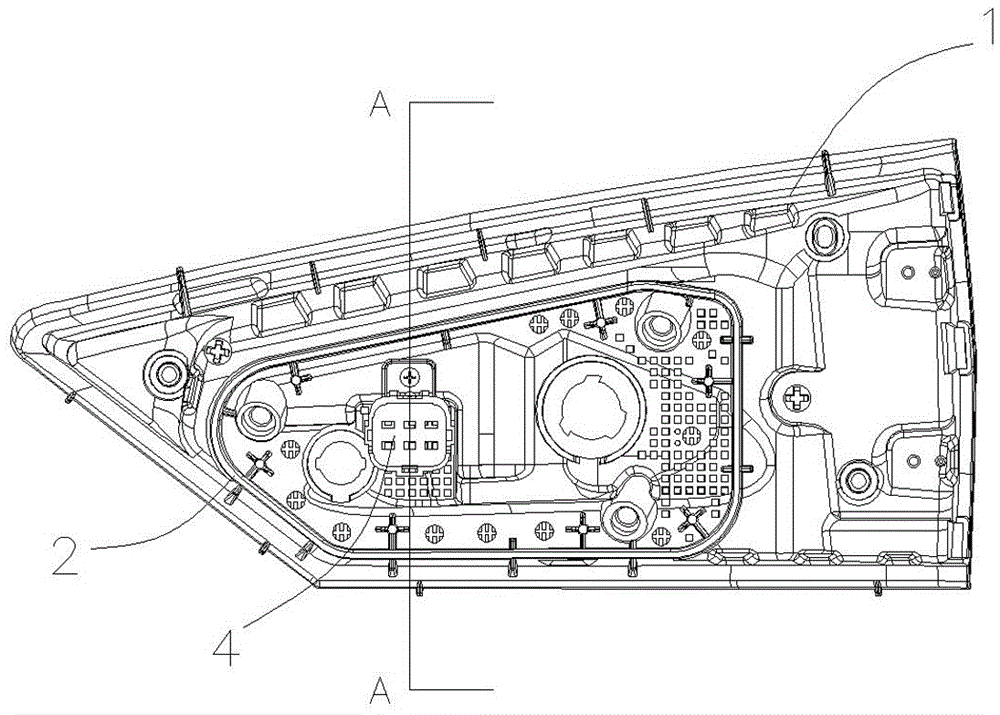

图2是本实用新型的后视图。

图3是图2中的A-A剖面图。

图4是本实用新型的卡板和线束固定架连接示意图。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步详细说明。

结合附图1至4，一种线束固定架改进的LED后灯，包括一个灯底壳1，所述灯底壳1向后凸出一个围框2，所述的灯底壳1上围框内设有LED灯安装孔3，所述的灯底壳1后侧围框内设有一个线束固定架4，所述的线束固定架4上还设有一个卡板槽5，所述卡板槽5上设有倒勾6；还包括一个卡板7，所述卡板7一端设有横底8，所述的横底8穿过一个螺钉9螺接在围框内灯底壳1上；所述卡板7上设有卡口10，所述卡板7卡在卡板槽5中且所述倒勾6勾在卡口10上；所述的线束固定架4包括前部11和后部12，所述前部11上设有若干个用于安装连接件的连接件槽13，所述前部11和后部12之间设有隔板14，所述隔板14上设有连通连接件槽13的插孔15。

进一步对卡板槽5的结构进行优化，所述卡板槽5位于线束固定架4的上壁上，且卡槽上壁缺空，卡槽上侧设有左凸起16和右凸起17压住卡板7。

进一步，所述的卡板中部设有提高强度的圆形凸起18。

本实用新型在使用时在灯底壳1上预先安装好卡板7，然后在安装时梳理好供电连线在线束固定架4中，将线束固定架4很方便的卡在卡板7上就可以固定住线束固定架4。当要取下线束固定架4时，向下按下倒勾6，后拔线束固定架4，就能很方便的取下了。

本实用新型的有益效果在于：采用卡接的方式实现线束固定架的固定代替了原有的螺钉连接，不仅安装方便便于梳理供电连线，而且拆卸维护也很方便。
