冲压机废料收集装置的制作方法

本实用新型涉及冲压机废料处理领域，尤其是涉及冲压机废料收集装置。

背景技术：

冲压机床简称冲压机，又称压力机，是对材料进行压力加工使用的设备，包括位于上部的机架和位于机架下方的底座。其工作原理一般是通过机床在冲压动力的作用下带动上模与下模的开合而将其之间的原材料进行裁切、冲孔、拉伸等定形，形成冲压件。根据压力机的工作原理，可分为机械式压力机和液压机。机械式压力机是通过电动机驱动滑块运动完成冲压过程；液压机是通过液压原理，驱动液压钢往复运动完成冲压过程。机械式压力机工作往复频率快，速度高，效率高，但产生的力较小，一般用于小型冲压设备，以及冲孔、剪切工艺。液压机能产生的力比较大，但速度较慢，一般用于拉伸、成型生产，也用于大型零件的冲压和剪切。

在冲压机进行冲压的过程中，随着材料的成型，会产生很多废料，这些废料会不断的落到冲压机的底座上。要处理这些废料，就需要在完成冲压后，通过人工方式将废料收集起来并清理干净，从而延长两次冲压过程的间隔时间，降低冲压效率，并且增大了工作人员的工作量。

技术实现要素：

本实用新型意在提供一种冲压机废料收集装置，用来解决现有冲压机需要人工清理底座上的废料的问题，从而缩短冲压间隔时间，提高冲压效率，并且减轻工人的工作量。

为了实现上述目的，本实用新型提供一种冲压机废料收集装置，包括冲压机底座和机架，所述机架位于底座上方，所述底座为梯形圆台，底座侧壁上设有废料传送通道，所述废料传送通道呈螺旋状，废料传送通道的顶端与底座的顶部齐平，废料传送通道的底端与底座的底部齐平，废料传送通道的最下端设有废料收集池，所述废料收集池与废料传送通道的最下端可拆卸连接。

技术方案的技术原理是：首先，将冲压机的底座设置为梯形的圆台，让冲压过程产生的位于底座顶部外的废料能够顺着底座的侧壁滑下，便于废料的收集。然后在底座的侧壁上设置螺旋向下的废料传送通道，从而让废料能够沿着通道下滑，不会让废料到处散落。废料传送通道的顶端与底座的顶部齐平，废料传送通道的底端与底座的底部齐平，从而让底座各处的废料都能够被收集到，并且能够将废料集中到底座的最下端。此外，在废料传输通道的最下端还设有废料收集池，用于废料的盛放。废料收集池与废料传送通道可拆卸连接，从而便于废料收集池的更换。

本方案能产生的技术效果是：1.本方案通过将底座设为梯形的圆台，并在其侧壁设有螺旋废料传送通道，让废料在冲压的过程中就能够同时进行收集，不用等冲压完成后再进行废料的清理与收集，从而缩短两次冲压的间隔时间，提高冲压的效率；2.使用本方案提供的冲压机废料收集装置，只需要工作人员在废料收集池满了后对其进行更换，不用工作人员在冲压间隔时间对底座上的废料进行清理与收集，从而减少了工作人员的工作量。

以下是上述方案的优选方案：

优选方案一：基于基础方案，所述底座底面面积大于所述冲压机上部机架在竖直方向上投影的面积，从而让冲压过程中产生的废料能够尽量多的落到底座的侧壁上，从而便于废料的收集。

优选方案二：基于基础方案，所述废料传送通道远离所述底座侧壁的一侧设有挡板。通过在废料传送通道上设置挡板，能够让落下的废料始终沿着废料传送通道运动，不会散落到其他地方。

优选方案三：基于优选方案二，所述废料传送通道为传送带。将废料传送通道设置成传送带，能够增大废料的传送速率，并且能够解决废料落在废料传送通道上后停止不动的问题。

优选方案四：基于优选方案一至三中的任一项，所述废料传送通道上方的机架外周还套有隔离筒，所述隔离筒的下端位于所述底座顶部的下方。通过在废料传送通道上方的机架外周设置隔离筒，能够防止飞溅出来的废料落到底座以外的地方，从而保证废料能够收集干净。

优选方案五：基于优选方案四，所述隔离筒位于所述冲压机上部机架的外周，隔离筒与冲压机上部机架滑动连接。将隔离筒与冲压机上部机架的外周滑动连接，能够让隔离筒在竖直方向上下滑动。在冲压的过程中，将隔离筒滑到最低处，从而保证废料的收集；在冲压结束后，将隔离筒向上滑，从而便于工作人员从冲压机的下模具上取出成型材料，并且放入新的代加工材料。

附图说明

图1为本实用新型实施例的剖视图；

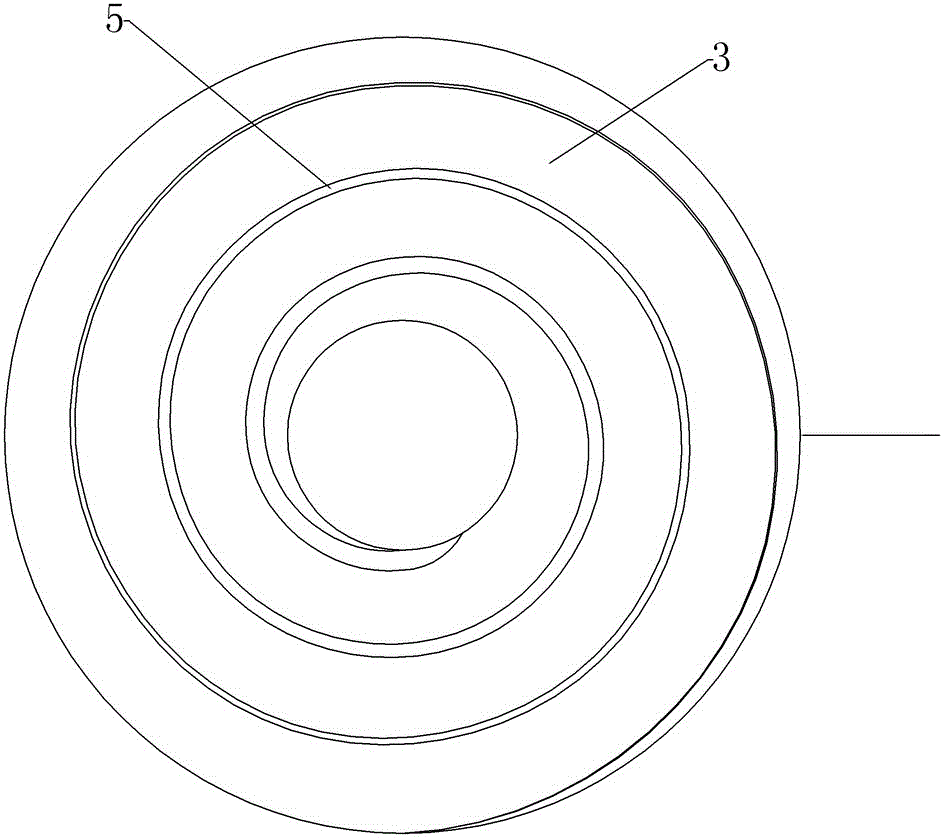

图2为本实用新型中冲压机底座的俯视图。

具体实施方式

下面通过具体实施方式对本实用新型作进一步详细的说明：

说明书附图中的附图标记包括：底座1、机架2、废料传送通道3、废料收集池4、挡板5、隔离筒6。

实施例基本如附图1所示：本实用新型提供的冲压机废料收集装置包括冲压机的底座1和机架2，机架2位于底座1的正上方，该冲压机的底座1是梯形的圆台，底座1的侧壁光滑，能够让废料顺着底座1的侧壁滑到底座1的底部。冲压机的底座1底面积大于冲压机上部机架2在竖直方向上的投影面积，从而保证冲压过程中的废料能够尽量多的落在底座1侧壁上。在底座1的侧壁上还固定连接有废料传送通道3，该废料传送通道3是由电机驱动的传送带，能够将落在传送带上的废料转运到底座1的某处，从而完成废料的收集。在废料传送通道3远离底座1侧壁的一侧固定连接有挡板5，从而保证废料不会从废料传送通道3上落下，保证废料的运动方向。从废料传送通道3上传送出来的废料全部收集到位于废料传送通道3底端的废料收集池4，该废料收集池4与废料传送通道3底端可拆卸连接，从而能够方便工作人员对废料收集池4的更换。

此外，在冲压机的上部机架2上还设有隔离筒6，隔离筒6位于机架2的外周，并且能够沿着机架2上下滑动。隔离筒6位于最低处时，其底部位于冲压机底座1顶部的下方。在冲压的过程中，将隔离筒6滑到最低处，能够挡住飞溅出来的废料，防止废料落到底座1以外的地方，从而保证废料的收集；在冲压结束后，将隔离筒6向上滑，从而便于工作人员从冲压机的下模具上取出成型材料，并且放入新的待加工材料。

本实用新型提供的冲压机废料收集装置，通过将底座1设为梯形的圆台，并在其侧壁设有螺旋状的废料传送通道3，让废料在冲压的过程中就能够同时进行收集，不用等冲压完成后再进行废料的清理与收集，从而缩短两次冲压的间隔时间，提高冲压的效率。此外，使用本方案提供的冲压机废料收集装置，只需要工作人员在废料收集池4满了后对其进行更换，不用工作人员在冲压间隔时间对底座1上的废料进行清理与收集，从而减少了工作人员的工作量。

以上所述的仅是本实用新型的实施例，方案中公知的具体结构和/或特性等常识在此未作过多描述。应当指出，对于本领域的技术人员来说，在不脱离本实用新型结构的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。本申请要求的保护范围应当以其权利要求的内容为准，说明书中的具体实施方式等记载可以用于解释权利要求的内容。
