一种金属框网用轧弯机的制作方法

本实用新型涉及轧合机械的技术领域，特别是涉及一种金属框网用轧弯机。

背景技术：

众所周知，一种金属框网用轧弯机是一种用于将金属网框进行轧弯以便适应不同需求的辅助装置，其在轧合机械的领域中得到了广泛的使用；现有的一种金属框网用轧弯机包括下部支架、下部轧模和上部轧模，下部支架顶端中部与下部轧模底端相连接；现有的一种金属框网用轧弯机使用时，首先将待轧金属框网放置在下部轧模的顶端，并使待轧合处位于下部轧模顶端的轧合槽上端，之后持动上部轧模，将其作用于金属框网上端进行向下轧合，使其产生相应弯度后，撤回上部轧模，取出即可；现有的一种金属框网用轧弯机使用中发现，上部轧模不便操持，致使轧弯过程较耗费人力，工作效率低，可靠性较差。

技术实现要素：

为解决上述技术问题，本实用新型提供一种使得轧弯形成机械化，自动化，减少人力损耗，增加工作效率，提高可靠性的一种金属框网用轧弯机。

本实用新型的一种金属框网用轧弯机，包括下部支架、下部轧模和上部轧模，下部支架顶端中部与下部轧模底端相连接；还包括上部支架、油缸、油管、油泵、油箱、油缸杆、控制盒、按钮、注油口和注油口帽，上部支架底端与下部支架顶端后部相连接，上部支架顶端内壁与油缸中部外壁相连接，油缸底端与油缸杆顶端可滑动相连接，油缸杆底端与上部轧模顶端中部相连接，油管一端与油缸输入端相连接，另一端与油泵输出端相连接，油泵输入端与油箱后端下侧中部相连接，油箱顶端前部左侧与注油口底端相连通，注油口顶端与注油口帽底端可拆卸相连接，上部支架前端右侧与控制盒后端相连接，控制盒前端左侧与按钮后端相连接。

本实用新型的一种金属框网用轧弯机，还包括下部轧模触头、感应杆、弹簧、感应器支板和感应器，下部轧模顶端中部设置有触头内槽，触头内槽底端中部与弹簧底端相连接，弹簧顶端与下部轧模触头底端相连接，下部轧模触头右端中下部与感应杆左端相连接，触头内槽右端中部与感应器支板右端相连接，感应器支板左端与感应器右端相连接。

本实用新型的一种金属框网用轧弯机，还包括报警器，报警器底端与控制盒顶端中部相连接。

本实用新型的一种金属框网用轧弯机，还包括光栅底座、光栅支架和光栅，两组光栅底座后端分别与下部支架前端上部的左右侧相连接，光栅底座顶端与光栅支架底端相连接，光栅支架内端与光栅内端相连接。

本实用新型的一种金属框网用轧弯机，还包括急停按钮，急停按钮后端与控制盒前端右侧中部相连接。

本实用新型的一种金属框网用轧弯机，还包括观测玻璃，油箱前端中部设置有开口，开口内壁与观测玻璃外壁相连接。

本实用新型的一种金属框网用轧弯机，还包括测量杆约束轴、刻度板和测量杆，测量杆约束轴底端与下部支架顶端前部相连接，测量杆约束轴两侧分别与一组测量杆内端相连接，测量杆约束轴前端与刻度板后端相连接。

本实用新型的一种金属框网用轧弯机，还包括底部固定座和螺栓，下部支架左右侧的下端前后部分别与一组底部固定座内端相连接，螺栓穿过底部固定座内壁与地面连接。

与现有技术相比本实用新型的有益效果为：首先通过注油口倒入足量油液，并通过注油口帽封闭，之后按压按钮使控制盒控制油泵在油箱内的抽油，使得油管箱油缸内排油，使得油缸杆在油缸内下滑，直至上部轧模向下将金属框网轧合，形成弯度，之后按压按钮，通过控制盒控制油泵在油箱内的排油，通过油管向油缸内抽油，油缸杆在油缸内上升，取出成品，使得轧弯形成机械化，自动化，减少人力损耗，增加工作效率，提高可靠性。

附图说明

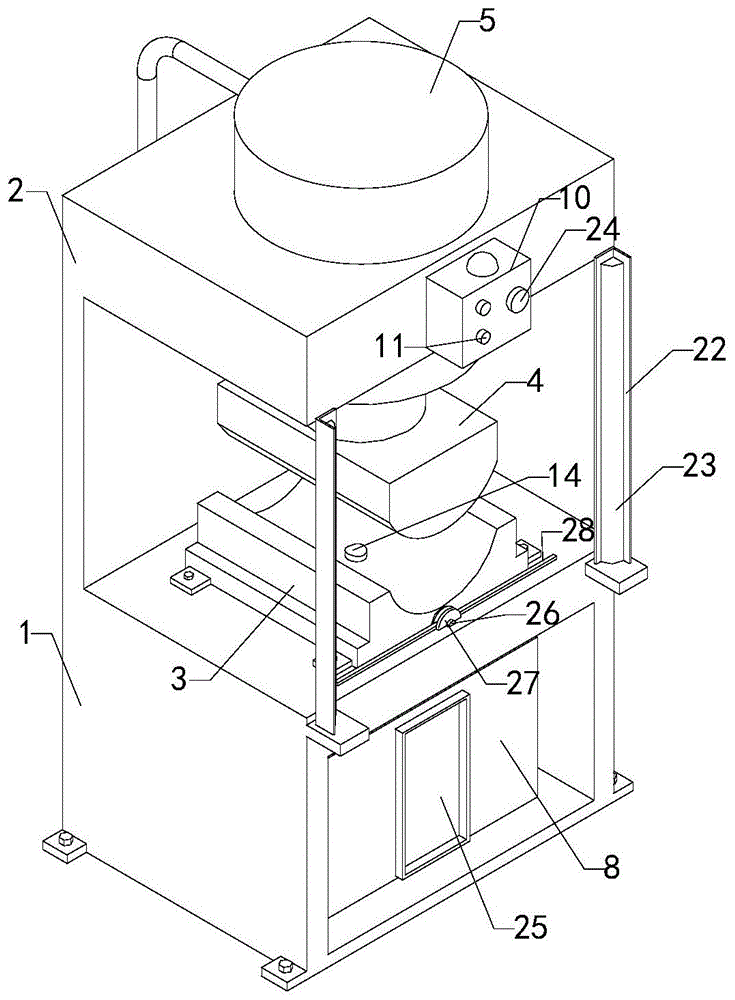

图1是本实用新型的结构示意图轴视图；

图2是本实用新型的结构示意图右视图；

图3是本实用新型的结构示意图后视图；

图4是本实用新型的结构示意图局部内视图；

附图中标记：1、下部支架；2、上部支架；3、下部轧模；4、上部轧模；5、油缸；6、油管；7、油泵；8、油箱；9、油缸杆；10、控制盒；11、按钮；12、注油口；13、注油口帽；14、下部轧模触头；15、触头内槽；16、感应杆；17、弹簧；18、感应器支板；19、感应器；20、报警器；21、光栅底座；22、光栅支架；23、光栅；24、急停按钮；25、观测玻璃；26、测量杆约束轴；27、刻度板；28、测量杆；29、底部固定座；30、螺栓。

具体实施方式

下面结合附图和实施例，对本实用新型的具体实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。

如图1至图4所示，本实用新型的一种金属框网用轧弯机，包括下部支架1、下部轧模3和上部轧模4，下部支架1顶端中部与下部轧模3底端相连接；还包括上部支架2、油缸5、油管6、油泵7、油箱8、油缸杆9、控制盒10、按钮11、注油口12和注油口帽13，上部支架2底端与下部支架1顶端后部相连接，上部支架2顶端内壁与油缸5中部外壁相连接，油缸5底端与油缸杆9顶端可滑动相连接，油缸杆9底端与上部轧模4顶端中部相连接，油管6一端与油缸5输入端相连接，另一端与油泵7输出端相连接，油泵7输入端与油箱8后端下侧中部相连接，油箱8顶端前部左侧与注油口12底端相连通，注油口12顶端与注油口帽13底端可拆卸相连接，上部支架2前端右侧与控制盒10后端相连接，控制盒10前端左侧与按钮11后端相连接；首先通过注油口12倒入足量油液，并通过注油口帽13封闭，之后按压按钮11使控制盒10控制油泵7在油箱8内的抽油，使得油管6箱油缸5内排油，使得油缸杆9在油缸5内下滑，直至上部轧模4向下将金属框网轧合，形成弯度，之后按压按钮11，通过控制盒10控制油泵7在油箱8内的排油，通过油管6向油缸5内抽油，油缸杆9在油缸5内上升，取出成品，使得轧弯形成机械化，自动化，减少人力损耗，增加工作效率，提高可靠性。

本实用新型的一种金属框网用轧弯机，还包括下部轧模触头14、感应杆16、弹簧17、感应器支板18和感应器19，下部轧模3顶端中部设置有触头内槽15，触头内槽15底端中部与弹簧17底端相连接，弹簧17顶端与下部轧模触头14底端相连接，下部轧模触头14右端中下部与感应杆16左端相连接，触头内槽15右端中部与感应器支板18右端相连接，感应器支板18左端与感应器19右端相连接；在上部轧模4下压过程中，接触到下部轧模触头14使其在弹簧17的弹性约束下下压，直至感应杆16右端接触到感应器19，从而触发设备停止，以防向下过度延伸造成下部轧模3与上部轧模4的过度接触变形，提高可靠性。

本实用新型的一种金属框网用轧弯机，还包括报警器20，报警器20底端与控制盒10顶端中部相连接；在设备故障以及其他特殊情况时，由报警器20报警，用于提示，提高可靠性。

本实用新型的一种金属框网用轧弯机，还包括光栅底座21、光栅支架22和光栅23，两组光栅底座21后端分别与下部支架1前端上部的左右侧相连接，光栅底座21顶端与光栅支架22底端相连接，光栅支架22内端与光栅23内端相连接；在人闯入两组光栅23之间时，会阻断光栅23对照信号，使得设备紧急停止，防止人身伤害，提高安全性。

本实用新型的一种金属框网用轧弯机，还包括急停按钮24，急停按钮24后端与控制盒10前端右侧中部相连接；通过按压急停按钮24可以使设备紧急停止，以防意外，提高可靠性。

本实用新型的一种金属框网用轧弯机，还包括观测玻璃25，油箱8前端中部设置有开口，开口内壁与观测玻璃25外壁相连接；透过观测玻璃25便于观测内部油液位，便于及时添加，体改便利性。

本实用新型的一种金属框网用轧弯机，还包括测量杆约束轴26、刻度板27和测量杆28，测量杆约束轴26底端与下部支架1顶端前部相连接，测量杆约束轴26两侧分别与一组测量杆28内端相连接，测量杆约束轴26前端与刻度板27后端相连接；将成品金属框网可以由两组测量杆28夹合，从而在刻度板27上读出度数，方便检测成品轧弯度是否合格，提高可靠性。

本实用新型的一种金属框网用轧弯机，还包括底部固定座29和螺栓30，下部支架1左右侧的下端前后部分别与一组底部固定座29内端相连接，螺栓30穿过底部固定座29内壁与地面连接；通过底部固定座29与螺栓30可以将下部支架1与地面固定，从而保障了整个设备不会滑动侧翻，提高稳定性。

本实用新型的一种金属框网用轧弯机，其在工作时，首先将待轧金属框网放置在下部轧模3的顶端，并使待轧合处位于下部轧模3顶端的轧合槽上端，之后通过注油口12倒入足量油液，并通过注油口帽13封闭，之后按压按钮11使控制盒10控制油泵7在油箱8内的抽油，使得油管6箱油缸5内排油，使得油缸杆9在油缸5内下滑，直至上部轧模4向下将金属框网轧合，形成弯度，之后按压按钮11，通过控制盒10控制油泵7在油箱8内的排油，通过油管6向油缸5内抽油，油缸杆9在油缸5内上升，取出成品。

本实用新型的一种金属框网用轧弯机，其安装方式、连接方式或设置方式均为常见机械方式，只要能够达成其有益效果的均可进行实施；本实用新型的一种金属框网用轧弯机的油泵7为市面上采购，本行业内技术人员只需按照其附带的使用说明书进行安装和操作即可。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和变型，这些改进和变型也应视为本实用新型的保护范围。
