精炼炉钢包车挡渣防护装置的制作方法

本实用新型涉及一种防护装置,用于保护在精炼炉钢包车一侧的作业人员。



背景技术:

在炼钢厂生产过程中,电炉或转炉冶炼好的钢水盛在钢包中,吊到精炼炉工位,钢包在运到精炼炉钢包车上以后,需要工人到钢包旁边进行插拔氩气管作业,在此作业过程中可能会有高温钢渣从钢包中溢出,落下会烫伤正在旁边作业的操作人员,从而造成人员的伤亡安全事故。



技术实现要素:

本实用新型所要解决的技术问题是针对上述现有技术提供一种精炼炉钢包车挡渣防护装置,灵活机动,能够有效保护在钢包车一侧作业的操作人员,同时,不会给钢包车的运行造成妨碍。

本实用新型解决上述问题所采用的技术方案为:一种精炼炉钢包车挡渣防护装置,对应设置在精炼炉钢包车的行驶轨迹一侧或两侧,包括底座、伸缩气缸和防护板,所述伸缩气缸横向设置在底座顶部,所述防护板由该伸缩气缸驱动而相对钢包车远离和靠近,为在钢包车一侧作业的操作人员提供遮挡。

较好的是,所述防护板下方设置有滑轮,所述底座的支撑面上成型有与滑轨,滑轮和滑轨的配合,在防护板伸缩时起到很好的导向作用。

优选地,所述防护板为耐火材料板件,或者在防护板上表面铺设一层耐火材料。

采用本挡渣防护装置,工人到钢包车旁边作业前,先启动防护板,然后防护板向外伸出至贴近钢包车,从而为作业人员起到顶部遮挡作用。工人作业结束,收起防护板,精炼炉钢包车就可以正常行驶。

与现有技术相比,本实用新型的优点在于:提供了一种灵活机动的挡渣防护装置,为在钢包车一侧作业的操作人员提供可靠的防护作用,消除了工人在钢包旁边插拔氩气管作业时的重大安全隐患,在作业结束后又不会对钢包车的行驶带来阻碍,结构简单,便于推广。

附图说明

图1为本实用新型实施例中挡渣防护装置的作业示意图;

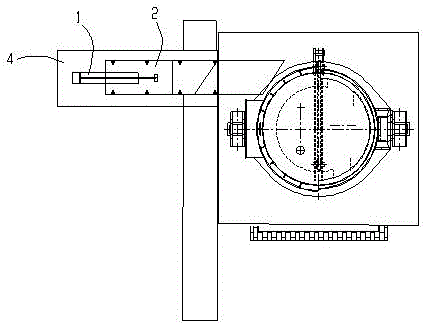

图2为本实用新型实施例中挡渣防护装置的俯视图。

具体实施方式

以下结合附图实施例对本实用新型作进一步详细描述。

如图1和图2所示,本实施例中的精炼炉钢包车挡渣防护装置,对应设置在精炼炉钢包车的行驶轨迹一侧,包括底座4、伸缩气缸1和防护板2,所述伸缩气缸2横向设置在底座4顶部,所述防护板2由该伸缩气缸1驱动而相对钢包车远离和靠近,为在钢包车一侧作业的操作人员提供遮挡,防护板2下方设置有滑轮3,相应地,底座4的支撑面上成型有与滑轨,滑轮3和滑轨的配合,在防护板2伸缩时起到很好的导向作用。

进一步地,防护板2为耐火材料板件,或者在防护板2上表面铺设一层耐火纤维材料。

工人到钢包车旁边作业前,先启动防护板,然后防护板向外伸出至贴近钢包车,从而为作业人员起到顶部遮挡作用。工人作业结束,收起防护板,精炼炉钢包车就可以正常行驶。

除上述实施例外,本实用新型还包括有其他实施方式,凡采用等同变换或者等效替换方式形成的技术方案,均应落入本实用新型权利要求的保护范围之内。
