一种农业机械用多功能扶手箱的制作方法

本实用新型涉及电控座椅扶手箱领域，尤其涉及一种农业机械用多功能扶手箱。

背景技术：

如图1所示：传统的农业机械扶手箱1固定在驾驶室地板上，扶手箱1的表面集成有电控手柄2、翘板开关4和手臂支撑3等；但是，由于扶手箱1固定在驾驶室的地板上，因此扶手箱1距离座椅的高度固定不变，对于不同的驾驶人来说，不同高度的扶手箱1势必会造成不便；同时，传统的农业机械的仪表显示器集成在方向盘后方，由于观看角度固定，因此可能导致出现显示器反光和方向盘遮挡等问题，进而影响驾驶人员的观察，导致驾驶不便的情况发生。

技术实现要素：

本实用新型的目的在于提供一种农业机械用多功能扶手箱，用以解决传统的农业机械扶手箱位置固定的问题，还用以解决传统的农业机械显示器集成在方向盘后方影响驾驶人员观察的问题。

为了实现上述目的，本实用新型采用以下技术方案：

一种农业机械用多功能扶手箱，包括扶手箱和高度调节装置，高度调节装置固定在扶手箱下面用于调节扶手箱的高度；

扶手箱的上表面还固定有显示器装置；显示器装置包括显示器支架、万向球头连接装置和显示器；显示器支架的下端固定在扶手箱的上表面上，显示器支架的上端与万向球头连接装置的固定端固定连接；显示器固定在万向球头连接装置的固定端上；

高度可调节装置采用电动可调节气缸，电动可调节气缸的气缸固定在驾驶室的地板上，电动可调节气缸的气缸杆顶端固定连接有调节平台，扶手箱的底部与调节平台固定连接。

所述的扶手箱的上表面还设有USB接口。

所述的扶手箱的后侧还开设有水杯槽，水杯槽内设置有水杯固定孔，水杯槽上铰接有与水杯槽相匹配的水杯槽盖。

本实用新型的有益效果为：

本实用新型所述的一种农业机械用多功能扶手箱，利用显示器支架和万向球头连接装置将传统农业机械的显示器设置在了扶手箱上方，不仅避免了反光和方向盘的阻挡，还能够利用万向球头连接装置随意调节显示器的角度，方便了驾驶人的驾驶；本实用新型所述的一种农业机械用多功能扶手箱，能够利用高度调节装置调节扶手箱的高度，满足了不同高度的驾驶人的需求，方便实用；本实用新型所述的一种农业机械用多功能扶手箱，还集成了USB接头，驾驶人能够利用USB接头对手机等进行充电，方便实用。

附图说明

为了更清楚地说明本发明具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本发明的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为传统的农业机械扶手箱的结构示意图。

图2为本实用新型的结构示意图；

图3为本实用新型所述的高度可调节装置的结构示意图。

具体实施方式

下面将结合附图2对本发明的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

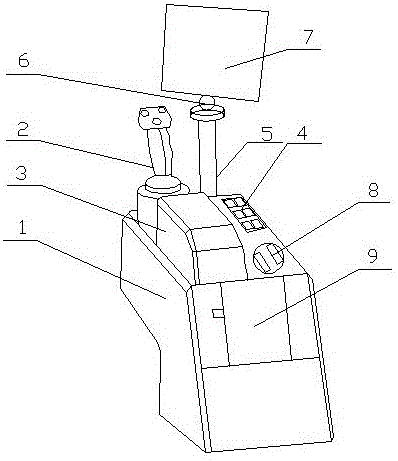

如图2所示：一种农业机械用多功能扶手箱，包括扶手箱1和高度调节装置，高度调节装置固定在扶手箱1下面用于调节扶手箱1的高度；扶手箱1的上表面还固定有显示器7装置；显示器7装置包括显示器7支架5、万向球头连接装置6和显示器7；显示器7支架5的下端固定在扶手箱1的上表面上，优选方案为：显示器7支架5固定的位置距离电控手柄的距离越远越好，防止使用的过程中，电控手柄和显示器7支架5出现相互阻碍的情况，影响驾驶；显示器7支架5的上端与万向球头连接装置6的固定端固定连接，显示器7固定在万向球头连接装置6的固定端上，因此，驾驶人就能够根据自己的观察习惯利用万向球头连接装置6调节显示器7的角度和位置，安全实用。

如图3所示：高度可调节装置采用电动可调节气缸10，电动可调节气缸10的气缸固定在驾驶室的地板上，电动可调节气缸10的气缸杆顶端固定连接有调节平台，扶手箱1的底部与调节平台固定连接；调解平台11能够保证扶手箱1的稳定性；不同高度的驾驶人能够利用电动可调节气缸10调节扶手箱1的高度，以满足自己的驾驶要求。

所述的扶手箱1的上表面还设有USB接口8，驾驶人在驾驶过程中也能够利用USB接口8对手机等设备进行充电，方便实用。

所述的扶手箱1的后侧还开设有水杯槽，水杯槽内设置有水杯固定孔，水杯槽上铰接有与水杯槽相匹配的水杯槽盖9，驾驶人将水杯放进安装有水杯槽盖9的水杯槽内，不仅能够避免水杯内落入灰尘，还能够避免水杯内溅出的水损坏农业机械内的电控设备；同时，水杯槽内内置的水杯固定孔也能够增强水杯的稳定性，防止水溅出。

本实用新型所述的一种农业机械用多功能扶手箱，利用显示器7支架5和万向球头连接装置6将传统农业机械的显示器7设置在了扶手箱1上方，不仅避免了反光和方向盘的阻挡，还能够利用万向球头连接装置6随意调节显示器7的角度，方便了驾驶人的驾驶；本实用新型所述的一种农业机械用多功能扶手箱，能够利用高度调节装置调节扶手箱1的高度，满足了不同高度的驾驶人的需求，方便实用；本实用新型所述的一种农业机械用多功能扶手箱，还集成了USB接口8，驾驶人能够利用USB接口8对手机等进行充电，方便实用。

最后应说明的是：以上各实施例仅用以说明本发明的技术方案，而非对其限制；尽管参照前述各实施例对本发明进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本发明各实施例技术方案的范围。
