一种开放炼胶机的翻转式挡胶板装置的制作方法

本实用新型涉及橡胶生产设备技术领域，具体为一种开放炼胶机的翻转式挡胶板装置。

背景技术：

炼胶机分为开放式和密闭式两类。开放式机主要用于橡胶的热炼、压片、破胶、塑炼和混炼等，结构简单，操作方便，是现代橡胶生产中的一种重要的生产设备。挡胶板装置是开放式炼胶机其中的一个重要结构，能够起到密封和防止污染的作用，传统的挡胶板有手动式挡胶板和单向式挡胶板，这两种挡胶板虽然能够起到一定的密封作用，但是挡胶板间距调节困难，需要耗费较大的人力，生产效率低下，不能够满足高效率生产的要求。

技术实现要素：

针对以上问题，本实用新型提供了一种开放炼胶机的翻转式挡胶板装置，操作简单方便，能够适应各种规格的产品，提高了生产效率，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型提供如下技术方案：一种开放炼胶机的翻转式挡胶板装置，包括支架和挡胶板，所述支架上表面安装有液压系统，挡胶板固定在支架的侧边，所述挡胶板的底端安装有挡胶板支座，所述挡胶板支座通过旋转销轴连接在支架的侧边缘；所述液压系统包括液缸单耳架，液缸单耳架内固定有液压缸，液压缸的前端连接有联动轴，联动轴与旋转销轴铰链；所述挡胶板包括前挡胶板、中挡胶板和后挡胶板。

作为本实用新型一种优选的技术方案，所述前挡胶板的下端安装有前辊，后挡胶板的底端安装有后辊。

作为本实用新型一种优选的技术方案，所述挡胶板支座的上表面安装有滑动导轨，且前辊和后辊卡接在滑动导轨内。

作为本实用新型一种优选的技术方案，所述中挡胶板的两侧安装有滚花螺钉，前挡胶板和后挡胶板的两边均开设有固定孔，固定孔的内径与滚花螺钉的外径相吻合。

与现有技术相比，本实用新型的有益效果是：该开放炼胶机的翻转式挡胶板装置，通过设置液压系统，利用液压动力代替人力，大大提高了生产效率；设置前挡胶板和后挡胶板，通过前辊和后辊带动实现自由移动，能够方便地进行挡胶板间距调整，从而适应不同产品的需求，提高装置的通用性；设置滚花螺钉和固定孔，方便地实现装置固定，同时提高了挡胶板的密封性能；本实用新型结构简单，操作方便，经济实用，适于推广。

附图说明

图1为本实用新型结构示意图；

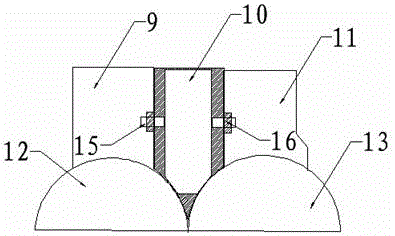

图2为本实用新型剖面结构示意图。

图中：1-支架；2-挡胶板；3-液压系统；4-挡胶板支座；5-旋转销轴；6-液缸单耳架；7-液压缸；8-联动轴；9-前挡胶板；10-中挡胶板；11-后挡胶板；12-前辊；13-后辊；14-滑动导轨；15-滚花螺钉；16-固定孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

请参阅图1和图2，本实用新型提供一种技术方案：一种开放炼胶机的翻转式挡胶板装置，包括支架1和挡胶板2，所述支架1上表面安装有液压系统3，挡胶板2固定在支架1的侧边，所述挡胶板2的底端安装有挡胶板支座4，所述挡胶板支座4通过旋转销轴5连接在支架1的侧边缘；所述液压系统3包括液缸单耳架6，液缸单耳架6内固定有液压缸7，液压缸7的前端连接有联动轴8，联动轴8与旋转销轴5铰链；所述挡胶板2包括前挡胶板9、中挡胶板10和后挡胶板11；

所述前挡胶板9的下端安装有前辊12，后挡胶板11的底端安装有后辊13；所述挡胶板支座4的上表面安装有滑动导轨14，且前辊12和后辊13卡接在滑动导轨14内；所述中挡胶板10的两侧安装有滚花螺钉15，前挡胶板9和后挡胶板11的两边均开设有固定孔16，固定孔16的内径与滚花螺钉15的外径相吻合。

本实用新型的工作原理：所述支架1用于支撑整个装置结构，所述挡胶板2使胶料在左右挡胶板的固定范围内进行加工，防止胶料从辊筒两端泄露；所述液压系统3为整个装置的动力系统，所述液缸单耳架6用于将液压缸7固定在支架1的上表面，所述挡胶板支座4用于固定挡胶板装置，所述旋转销轴5用于将挡胶板支座4旋转连接在支架1上，通过液压缸7的伸缩杆伸缩运动，可通过联动轴8带动旋转销轴5运动，改变旋转轴销5上连接的挡胶板支座4与支架1上表面之间的夹角大小；所述挡胶板2分为前挡胶板9、中挡胶板10和后挡胶板11三个部分，其中挡胶板10固定安装在挡胶板支座4不可移动，前挡胶板9和后挡胶板11分别安装在前辊12和后辊13上，通过前辊12和后辊13在滑动导轨14内移动，可以改变挡胶板2之间的间距，以适应不同的生产要求，当将前挡胶板9和后挡胶板11移动到想要的位置后，将滚花螺钉15穿进固定孔16，拧紧螺母即可实现固定。

该开放炼胶机的翻转式挡胶板装置，通过设置液压系统3，利用液压动力代替人力，大大提高了生产效率；设置前挡胶板9和后挡胶板11，通过前辊12和后辊13带动实现自由移动，能够方便地进行挡胶板间距调整，从而适应不同产品的需求，提高装置的通用性；设置滚花螺钉15和固定孔16，方便地实现装置固定，同时提高了挡胶板的密封性能；本实用新型结构简单，操作方便，经济实用，适于推广。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
