一种医药用物料混合搅拌装置的制作方法

本实用新型涉及医药技术领域，具体是一种医药用物料混合搅拌装置。

背景技术：

医药是预防或治疗或诊断人类和牲畜疾病的物质或制剂。药物按来源分天然药物和合成药物。医药也可预防疾病，治疗疾病，减少痛苦，增进健康，或增强机体对疾病的抵抗力或帮助诊断疾病的物质。

医药在生产加工时需要对其原料进行各种加工工序，包括粉碎、溶解、烘干、搅拌等，医药的类型多样，往往会根据不同种类的疾病生产不一样的医药，科学发展到现在，很多药物往往都会作用很多种疾病，这些医药的制备往往都需要进行混合搅拌，现有的混合搅拌设备往往只具备单纯的平面搅拌功能，其搅拌平面搅拌单一，物料混合效率很低，有待于提高改进。

技术实现要素：

本实用新型的目的在于提供一种医药用物料混合搅拌装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种医药用物料混合搅拌装置，包括桶体，所述桶体的顶部设有开口，且开口处配合安装有顶盖，顶盖的上端中心出安装有输出轴向下的电机，电机的输出轴上轴连接有位于桶体内部的转轴，转轴的下端安装有下主动齿轮，下主动齿轮的外部啮合有下从动齿轮，下从动齿轮转动安装在固定环上，固定环安装在桶体底部，下从动齿轮的外部还啮合有下转动套环，所述转轴的上部安装有上主动齿轮，上主动齿轮的啮合有上从动齿轮，上从动齿轮的外部啮合有上转动套环，下转动套环和上转动套环的外壁上均安装有连接杆，上下两连接杆相对设置，且上下两连接杆的外端通过刷板相连；所述转轴上还安装有第一搅拌杆，第一搅拌杆位于下转动齿轮与上转动齿轮之间；所述下从动齿轮与上从动齿轮通过连接轴相连，连接轴上安装有第二搅拌杆。

作为本实用新型进一步的方案：所述第一搅拌杆和第二搅拌杆之间交叉设置。

作为本实用新型再进一步的方案：所述顶盖上开设有进料口，桶体的下端开设有出料口。

与现有技术相比，本实用新型的有益效果是：本实用新型结构简单合理，使用快捷方便，通过采用行星轮式布置桶体内部的搅拌杆，使其全方位搅拌，搅拌无死角，而且不同部位的搅拌杆搅拌方向不一样，产生交叉搅拌，搅拌混合效率更好。

附图说明

图1为医药用物料混合搅拌装置的结构示意图；

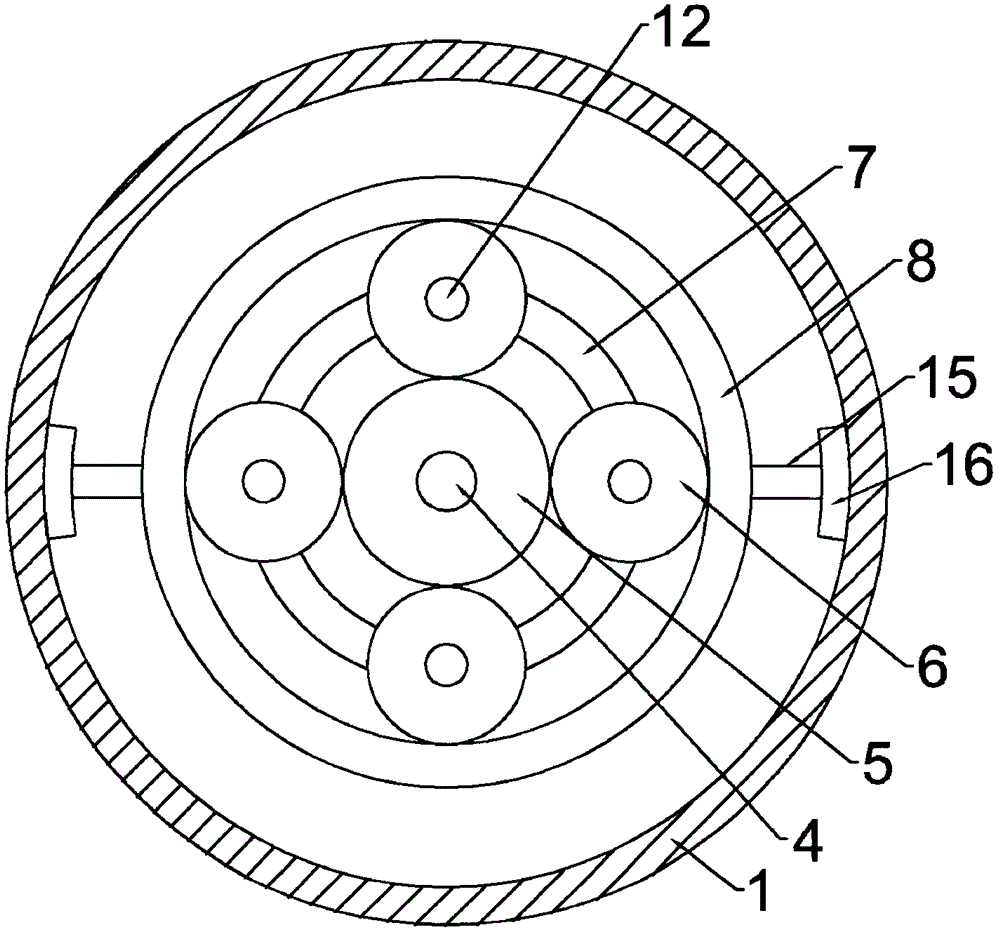

图2为图1中沿A-A方向剖视图；

图中：1-桶体、2-顶盖、3-电机、4-转轴、5-下主动齿轮、6-下从动齿轮、7-固定环、8-下转动套环、9-上主动齿轮、10-上从动齿轮、11-上转动套环、12-连接轴、13-第一搅拌杆、14-第二搅拌杆、15-连接杆、16-刷板、17-进料口、18-出料口

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-2，一种医药用物料混合搅拌装置，包括桶体1，所述桶体1的顶部设有开口，且开口处配合安装有顶盖2，顶盖2的上端中心出安装有输出轴向下的电机3，电机3的输出轴上轴连接有位于桶体1内部的转轴4，转轴4的下端安装有下主动齿轮5，下主动齿轮5的外部啮合有下从动齿轮6，下从动齿轮6转动安装在固定环7上，固定环7安装在桶体1底部，下从动齿轮6的外部还啮合有下转动套环8，所述转轴4的上部安装有上主动齿轮9，上主动齿轮9的啮合有上从动齿轮10，上从动齿轮10的外部啮合有上转动套环11，下转动套环8和上转动套环11的外壁上均安装有连接杆15，上下两连接杆15相对设置，且上下两连接杆15的外端通过刷板16相连。

所述转轴4上还安装有第一搅拌杆13，第一搅拌杆13位于下转动齿轮5与上转动齿轮9之间；所述下从动齿轮6与上从动齿轮10通过连接轴12相连，连接轴12上安装有第二搅拌杆14。

所述第一搅拌杆13和第二搅拌杆14之间交叉设置。

所述顶盖2上开设有进料口17，桶体1的下端开设有出料口18。

本实用新型的工作原理是：当电机3启动，带动转轴4工作旋转，转轴4带动上主动齿轮9与下主动齿轮5同步旋转，下主动齿轮5带动下从动齿轮6旋转，上主动齿轮9带动上从动齿轮10旋转，下主动齿轮6旋转安装在固定环7上，这样当下主动齿轮5带动下从齿轮6转动时，下从动齿轮6便只会绕着自身，也即是连接轴12旋转，而不是在下主动齿轮5外圈啮合转动，这样便可以实现转轴4带动第一连接搅拌杆13朝着一个方向旋转，例如顺时针方向，而连接轴12带动第二搅拌杆14朝着另外一个方向旋转，例如逆时针方向，且第一搅拌杆13与第二搅拌杆14交叉设置，这样可以使桶体1内部的物料混合更加充分，搅拌效果更好。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
