一种油锯设备上的切割装置的制作方法

本实用新型涉及园林工具，尤其是一种油锯设备上的切割装置。

背景技术：

割草机是一种常见的、用于室外花园草地草坪等的大面积土地上对青草进行修剪整理的电动工具，很多常见的割草机通常都是将支撑杆连接在工作头上，通过驱动设备驱动工作头带动刀片或者牛筋绳转动，从而对青草进行切断或打断，但是目前割草机上的支撑杆通常都是不好调节的，提高不了工作效率，使用不方便。

技术实现要素：

本实用新型所要解决的技术问题在于提供一种结构牢固、使用方便的油锯设备上的切割装置。

为解决上述现有的技术问题，本实用新型采用如下方案：一种油锯设备上的切割装置，包括支撑杆、控制把手、工作头、牛筋绳、刀片、电机，所述支撑杆连接在电机上，支撑杆通过固定套与控制把手连接，支撑杆一端连接设有工作头，工作头上设有若干牛筋绳，工作头上连接设有防护罩，防护罩一侧设有橡胶片，橡胶片一端设有保护套，保护套内安装设有刀片。

作为优选，所述橡胶片上设有加强筋，这样可以有效的增加橡胶片整体的强度。

作为优选，所述牛筋绳沿着工作头转动，且转动的直径在防护罩内，可以有效的避免牛筋绳与防护罩接触。

作为优选，所述保护套为可拆卸结构，将保护套拆卸下来之后通过刀片可以对草进行切割。

有益效果：

本实用新型采用了上述技术方案提供一种油锯设备上的切割装置，弥补了现有技术的不足，设计合理，操作方便。

附图说明

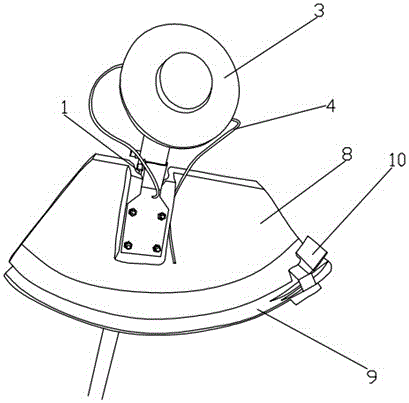

图1为本实用新型的结构示意图，

图2为本实用新型的局部示意图，

图3为本实用新型刀片安装的结构示意图。

图中，支撑杆1、控制把手2、工作头3、牛筋绳4、刀片5、电机6、固定套7、防护罩8、橡胶片9、保护套10、加强筋11。

具体实施方式

如图1、图2、图3所示，一种油锯设备上的切割装置，包括支撑杆1、控制把手2、工作头3、牛筋绳4、刀片5、电机6，所述支撑杆1连接在电机6上，支撑杆1通过固定套7与控制把手2连接，支撑杆1一端连接设有工作头3，工作头3上设有若干牛筋绳4，工作头3上连接设有防护罩8，防护罩8一侧设有橡胶片9，橡胶片9一端设有保护套10，保护套10内安装设有刀片5，所述橡胶片9上设有加强筋11，所述牛筋绳4沿着工作头3转动，且转动的直径在防护罩8内，所述保护套10为可拆卸结构。

实际工作时，将支撑杆1安装在电机6上，在支撑杆1上通过固定套7固定设有控制把手2，通过控制把手2可以对支撑杆1进行控制，在支撑杆1的一端连接设有工作头3，工作头3上设有两根牛筋绳4，启动电机6，使工作头3带动牛筋绳4转动，通过牛筋绳4摆动的力道可以将草打断，在工作头3一侧设有防护罩8，通过防护罩8可以避免被打断的草向四周飞溅，在防护罩8一侧的橡胶片9上设有保护套10，保护套10内设有刀片5，工作的时候将保护套10摘除，没有被牛筋绳4打断的草会在牛筋绳4的作用力下带动到刀片5边缘，然后通过刀片5进行切割，由于牛筋绳4摆动的直径是在防护罩8内的，因此，可以有效的避免牛筋绳4与刀片5接触到，更加有效的增加工作效率，使用方便。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
