一种便于调节的油锯割草装置的制作方法

本实用新型涉及园林工具，尤其是一种便于调节的油锯割草装置。

背景技术：

割草机是一种常见的、用于室外花园草地草坪等的大面积土地上对青草进行修剪整理的电动工具，很多常见的割草机通常都是将支撑杆连接在工作头上，通过驱动设备驱动工作头带动刀片或者牛筋绳转动，从而对青草进行切断或打断，但是目前割草机上的支撑杆通常都是不好调节的，提高不了工作效率，使用不方便。

技术实现要素：

本实用新型所要解决的技术问题在于提供一种结构牢固、使用方便的便于调节的油锯割草装置。

为解决上述现有的技术问题，本实用新型采用如下方案：一种便于调节的油锯割草装置，包括第一支撑杆、第二支撑杆、控制把手、工作头、防护罩、牛筋绳、电机，所述第一支撑杆安装在电机上，第一支撑杆上通过调节环固定设有控制把手，第一支撑杆与第二支撑杆通过固定套连接固定，第二支撑杆一端连接设有防护罩，防护罩一侧设有工作头，工作头上安装设有若干牛筋绳。

作为优选，所述固定套一端设有调节螺母，固定套上设有凸台，凸台上穿插设有紧固件，通过调节螺母可以对固定套的松紧度进行调节，通过紧固件可以对固定套内的第一支撑杆与第二支撑杆起到一个紧固的作用。

作为优选，所述凸台上设有凹槽，紧固件上设有凸块，凸块与凹槽配合连接，便于对紧固件进行调节。

作为优选，所述防护罩表面设有若干加强筋，这样可以增加防护罩整体的强度。

有益效果：

本实用新型采用了上述技术方案提供一种便于调节的油锯割草装置，弥补了现有技术的不足，设计合理，操作方便。

附图说明

图1为本实用新型的结构示意图，

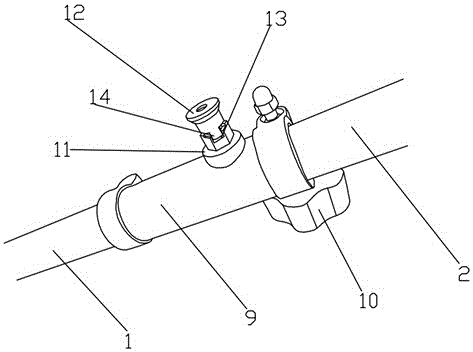

图2为本实用新型固定套的结构示意图，

图3为本实用新型固定套的局部示意图，

图4为本实用新型紧固件的结构示意图。

图中，第一支撑杆1、第二支撑杆2、控制把手3、工作头4、防护罩5、牛筋绳6、电机7、调节环8、固定套9、调节螺母10、凸台11、紧固件12、凹槽13、凸块14、加强筋15。

具体实施方式

如图1、图2、图3、图4所示，一种便于调节的油锯割草装置，包括第一支撑杆1、第二支撑杆2、控制把手3、工作头4、防护罩5、牛筋绳6、电机7，所述第一支撑杆1安装在电机7上，第一支撑杆1上通过调节环8固定设有控制把手3，第一支撑杆1与第二支撑杆2通过固定套9连接固定，第二支撑杆2一端连接设有防护罩5，防护罩5一侧设有工作头4，工作头4上安装设有若干牛筋绳6，所述固定套9一端设有调节螺母10，固定套9上设有凸台11，凸台11上穿插设有紧固件12，所述凸台11上设有凹槽13，紧固件12上设有凸块14，凸块14与凹槽13配合连接，所述防护罩5表面设有若干加强筋15。

实际工作时，将第一支撑杆1安装在电机7上，第一支撑杆1与第二支撑杆2通过固定套9连接，第一支撑杆1上通过调节环8连接设有控制把手3，通过控制把手3可以对整体进行控制，在固定套9一侧设有调节螺母10，通过调节螺母10可以对固定套9的松紧度进行调节，在固定套9上设有凸台11，凸台11上设有凹槽13，将紧固件12穿过凸台11，调整好紧固件12，使紧固件12上的凸块14与凹槽13进行配合连接，这样可以增加第一支撑杆1与第二支撑杆2连接的牢固度，更加便于调节，在第二支撑杆2的一端设有防护罩5，防护罩5一侧的工作头4上安装设有牛筋绳6，启动电机7，使电机7驱动工作头4带动牛筋绳6进行转动，在转动的时候通过牛筋绳6的力道可以将草料进行打断，通过防护罩5可以避免打断之后的草料像四处飞溅，有效的增加工作效率，使用方便。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
