一种瓜籽分离机的制作方法

本实用新型涉及瓜籽分离技术领域，尤其涉及一种瓜籽分离机。

背景技术：

丝瓜籽具有药用价值，传统的丝瓜籽分离方法都是将丝瓜晒干成丝瓜瓤，然后通过人工进行剥离，不仅耗时长，而且效率慢。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在丝瓜籽分离的速度慢，且需要大量人工的缺点，而提出的一种瓜籽分离机。

为了实现上述目的，本实用新型采用了如下技术方案：

设计一种瓜籽分离机，包括底座，所述底座上设有支撑架，所述支撑架顶部安装有破碎箱，所述破碎箱内转动安装有破碎转轴，所述破碎转轴上设有多个第一破碎齿，在破碎箱的内壁上还设有呈直线排列的多个第二破碎齿，第二破碎齿与第一破碎齿交错设置，所述破碎转轴另一端贯穿破碎箱，且破碎转轴端部与破碎电机输出端连接，所述破碎箱底部设有出料口，所述破碎箱底部一侧设有落料板，所述落料板倾斜设置；位于破碎箱外部的所述破碎转轴上安装有第一皮带轮，所述支撑架中部下端设有安装板，所述安装板上通过转轴安装有第二皮带轮，该转轴一端固定在安装板上，另一端通过轴承与第二皮带轮连接，所述第二皮带轮与第一皮带轮通过皮带连接，所述第二皮带轮上同轴设有偏心轮；

所述落料板的出料端下方设有矩形框架，矩形框架内设有筛网，矩形框架的两侧分别设有导向杆，每根导向杆上分别套有至少两根连接管，连接管与导向杆之间通过直线轴承连接；

矩形框架的两侧分别与连接管固定连接，并且导向杆靠近落料板的一端通过第一连接杆支撑，另一端通过第二连接杆支撑；所述偏心轮上通过转轴安装有驱动臂，驱动臂的另一端通过转轴转动安装在其中一个连接管上。

优选的，所述第一连接杆的高度高于第二连接杆的高度，使得矩形框架呈倾斜状态。

优选的，所述第一破碎齿的半径与破碎箱的内径相配合。

优选的，所述底座上设有第一收集盒子和第二收集盒，所述第一收集盒子位于筛网底部，所述第二收集盒位于矩形框架较低端底部。

本实用新型提出的一种瓜籽分离机，有益效果在于：使用时，开启破碎电机，破碎电机带动破碎转轴转动，同时通过皮带和偏心轮使筛网进行筛选，将丝瓜瓤倒入破碎箱中，丝瓜瓤在破碎箱中被捣碎，丝瓜籽通过落料板进入筛网，良品进入第一收集盒子，不良品进入第二收集盒，此实用新型代替人工剥离丝瓜籽，降低了劳动力，提高了生产效率。

附图说明

图1为本实用新型提出的一种瓜籽分离机的结构示意图；

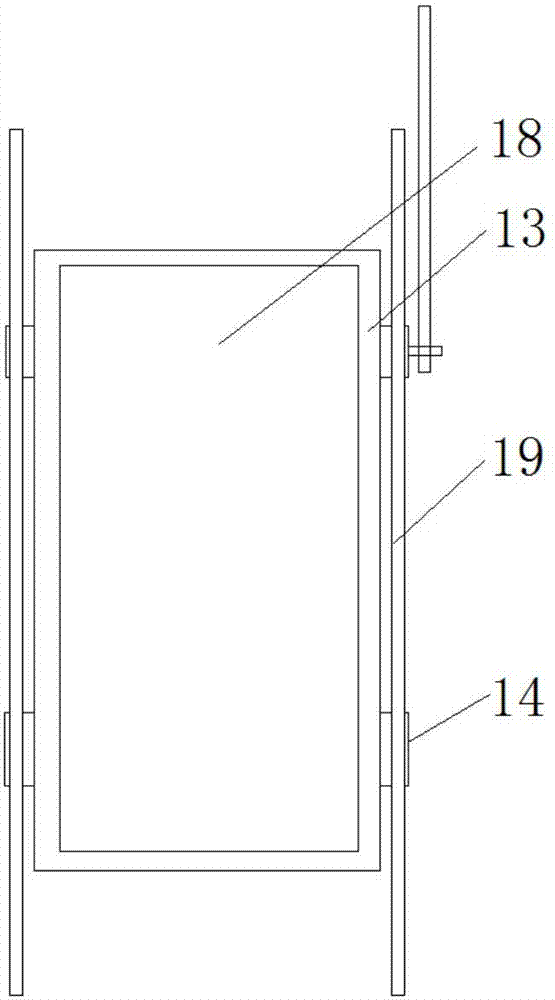

图2为本实用新型提出的一种瓜籽分离机的筛网俯视图；

图3为本实用新型提出的一种瓜籽分离机的破碎箱内部图。

图中：破碎箱1、第一皮带轮2、破碎电机3、破碎转轴31、第一破碎齿32、第二破碎齿33、出料口4、落料板5、支撑架6、第二皮带轮7、偏心轮8、安装板9、驱动臂10、第一连接杆11、第二连接杆12、矩形框架13、连接管14、第一收集盒子15、第二收集盒16、底座17、筛网18、导向杆19。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种瓜籽分离机，包括底座17，底座17上设有支撑架6，支撑架6顶部安装有破碎箱1，破碎箱1一侧底部设有密封门，破碎箱1内转动安装有破碎转轴31，破碎转轴31上设有多个第一破碎齿32，在破碎箱1的内壁上还设有呈直线排列的多个第二破碎齿33，第二破碎齿33与第一破碎齿32交错设置，第一破碎齿32的半径与破碎箱1的内径相配合，破碎转轴31另一端贯穿破碎箱1，且破碎转轴31端部与破碎电机3输出端连接，破碎电机3通过安装座安装于破碎箱1外侧，破碎箱1底部设有出料口4，破碎箱1底部一侧设有落料板5，落料板5倾斜设置。

位于破碎箱1外部的破碎转轴31上安装有第一皮带轮2，支撑架6中部下端设有安装板9，安装板9上通过转轴安装有第二皮带轮7，该转轴一端固定在安装板9上，另一端通过轴承与第二皮带轮7连接，第二皮带轮7与第一皮带轮2通过皮带连接，第二皮带轮7上同轴设有偏心轮8。

落料板5的出料端下方设有矩形框架13，矩形框架13内设有筛网18，矩形框架13的两侧分别设有导向杆19，每根导向杆19上分别套有至少两根连接管14，连接管14与导向杆19之间通过直线轴承连接。

矩形框架13的两侧分别与连接管14固定连接，并且导向杆19靠近落料板5的一端通过第一连接杆11支撑，另一端通过第二连接杆12支撑，其中第一连接杆11的高度高于第二连接杆12的高度，使得矩形框架13呈倾斜状态。

偏心轮8上通过转轴安装有驱动臂10，驱动臂10的另一端通过转轴转动安装在其中一个连接管14上。

底座17上设有第一收集盒子15和第二收集盒16，第一收集盒子15位于筛网18底部，第二收集盒16位于矩形框架13较低端底部。

使用时，开启破碎电机3，破碎电机3带动破碎转轴31转动，同时通过皮带和偏心轮8使筛网18进行筛选，将丝瓜瓤倒入破碎箱1中，丝瓜瓤在破碎箱1中被捣碎，丝瓜籽通过落料板5进入筛网18，良品进入第一收集盒子15，不良品进入第二收集盒16。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
