一种番茄清洗机的制作方法

本实用新型属于番茄酱加工领域，具体涉及一种番茄清洗机。

背景技术：

对番茄进行清洗时，常采用人工清洗，人工清洗番茄清洗干净，但清洗速度慢，清洗效率低；采用现有的清洗机械对番茄进行清洗，虽然清洗速度快，但清洗不干净，并且机械清洗需要耗费大量的水。

技术实现要素：

针对上述现有技术存在的问题，本实用新型公开一种耗能少、清洗彻底的番茄清洗机。

其技术方案为：

一种番茄清洗机，包括机架、进料仓、导流板、托料清洗组件、清洗滚筒、喷淋头、卸料板、弹簧，机架设置有进料仓，进料仓下方的机架上铰接有导流板，机架上安装有喷淋头，喷淋头下方设置有清洗滚筒，清洗滚筒下方设置有托料清洗组件，清洗组件末端铰接有卸料板，卸料板下端通过弹簧与机架连接；

所述托料清洗组件包括地毯、连接板、伸缩机构，地毯两端通过连接板与伸缩机构连接；

所述清洗滚筒包括皮带轮组件、织物，皮带轮组件外壁包裹设置有织物。

对番茄进行清洗时，将番茄放置在进料仓内，番茄顺进料仓下方的导流板流到托料清洗组件上，开启清洗滚筒，清洗滚筒转动，皮带轮组件外壁包裹的织物对托料清洗组件上的番茄进行清洗，清洗滚筒对番茄进行清洗的同时，将托料清洗组件上的番茄向托料清洗组件末端的卸料板移动，番茄的重力压动卸料板下方的弹簧产生形变，卸料板下移，番茄移走，喷淋头对番茄进行冲洗，完成清洗。由于地毯两端通过连接板与伸缩机构连接，开启伸缩机构，伸缩机构伸长，地毯受番茄重力下移，地毯对番茄的底部及四周进行清洗。

采用本实用新型提供的一种番茄清洗机对番茄进行清洗，进出料方便，不需要投入大量人力，减小番茄清洗的成本，清洗出来的番茄干净彻底，清洗的过程不需要大量的水，节约水源，提高番茄清洗的效率。

附图说明

图1为本实用新型结构示意图；

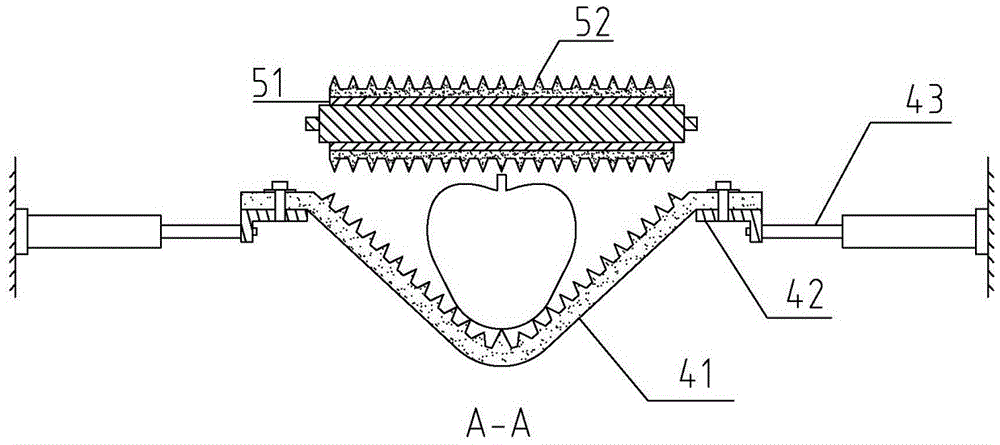

图2为图1A-A面剖视图；其中，1-机架、2-进料仓、3-导流板、4-托料清洗组件、5-清洗滚筒、6-喷淋头、7-卸料板、8-弹簧、41-地毯、42-连接板、43-伸缩机构、51-皮带轮组件、52-织物。

具体实施方式

如图所示，一种番茄清洗机，包括机架1、进料仓2、导流板3、托料清洗组件4、清洗滚筒5、喷淋头6、卸料板7、弹簧8，机架1设置有进料仓2，进料仓2下方的机架1上铰接有导流板3，机架1上安装有喷淋头6，喷淋头6下方设置有清洗滚筒5，清洗滚筒5下方设置有托料清洗组件4，清洗组件4末端铰接有卸料板7，卸料板7下端通过弹簧8与机架1连接；

所述托料清洗组件4包括地毯41、连接板42、伸缩机构43，地毯41两端通过连接板42与伸缩机构43连接；

所述清洗滚筒5包括皮带轮组件51、织物52，皮带轮组件51外壁包裹设置有织物52。
