一种便携式烘焙机的制作方法

本实用新型涉及烘焙机械领域，尤其涉及了一种便携式烘焙机。

背景技术：

烘焙机是茶叶或坚果等加工过程中的一种常用加工设备，通过对茶叶或坚果等进行加热实现对茶叶或坚果等的加工。现有烘焙机大多数体形较庞大，不仅不易于随身携带，也不适合对小数量需烘焙加工的茶叶或坚果等进行烘焙。

目前市场上也出现过小型烘焙机，其便于携带，方便对小数量需烘焙加工的茶叶或坚果等进行烘焙，但现有技术的小型烘焙机存在诸多不足：如烘焙速度较慢，为使烘焙效果均匀需人工在烘焙过程中对烘焙物进行翻搅烘焙，这不仅容易烫伤人体，还浪费人力。

技术实现要素：

本实用新型针对现有技术中小型便携式烘焙机烘焙速度较慢，人工翻搅烘焙物易导致烫伤人体等缺点，提供了一种便携式烘焙机，其烘焙速度快，且无需人工翻搅烘焙物，烘焙效果均匀。

为了解决上述技术问题，本实用新型通过下述技术方案得以解决：

一种便携式烘焙机，包括底座、加热装置以及围盖于底座顶部的烘焙桶，底座呈圆柱形，底座顶面向内凹形成一个半球凹槽；加热装置包括加热单元、加热调节开关以及工作指示灯，加热单元设于底座的半球凹槽内，加热调节开关和工作指示灯均设于底座外圆周面上，加热单元、加热调节开关以及工作指示灯均电连接；烘焙桶内壁中间设有一安装台，安装台上盖设有一烘焙网架。

进一步的，还包括一顶盖，顶盖盖设于烘焙桶顶部。

进一步的，加热单元为加热管。

进一步的，烘焙桶和顶盖均由竹子编织而成。

进一步的，顶盖底面设有一空心圆柱，空心圆柱内壁上设有旋转齿轮。

进一步的，还包括搅拌装置，搅拌装置包括一电机、一搅拌叶以及一电机开关；搅拌叶与电机转动连接，电机尾端设有与旋转齿轮旋转啮合的固定齿轮，搅拌装置通过固定齿轮与旋转齿轮配合可拆卸的设于顶盖底面；电机与电机开关电连接。

进一步的，搅拌叶包括搅拌叶主体，搅拌叶主体一端向下延伸出第一凸条，搅拌叶主体另一端向上延伸出第二凸条，第一凸条、第二凸条与搅拌叶主体的横截面呈阶梯状。

本实用新型由于采用了以上技术方案，具有显著的技术效果：

1、加热单元设于底座半球凹槽内，半球凹槽可聚集热量，从而提高烘焙温度，有利于提高烘焙速度。

2、烘焙桶和顶盖均由竹子编织而成，竹子编织物具有高透气和透水性，容易蒸发水份，从而有利于烘焙物烘焙出的水份快速透过烘焙桶和顶盖蒸发，提高烘焙速度。

3、顶盖底面设有一空心圆柱，空心圆柱内壁上设有旋转齿轮，搅拌装置的电机尾端设有与旋转齿轮旋转啮合的固定齿轮，搅拌装置通过固定齿轮与旋转齿轮配合可随意从顶盖底面拆装，使得本实用新型适用于不同烘焙物的烘焙。

4、第一凸条、第二凸条与搅拌叶主体的横截面呈阶梯状，搅拌叶在旋转时，烘焙物从阶梯状的搅拌叶上一级一级抬升再掉下，有利于更好的带动烘焙物的翻滚搅拌，从而提高烘焙均匀效果和烘焙速度。

附图说明

图1是本实用新型结构示意图。

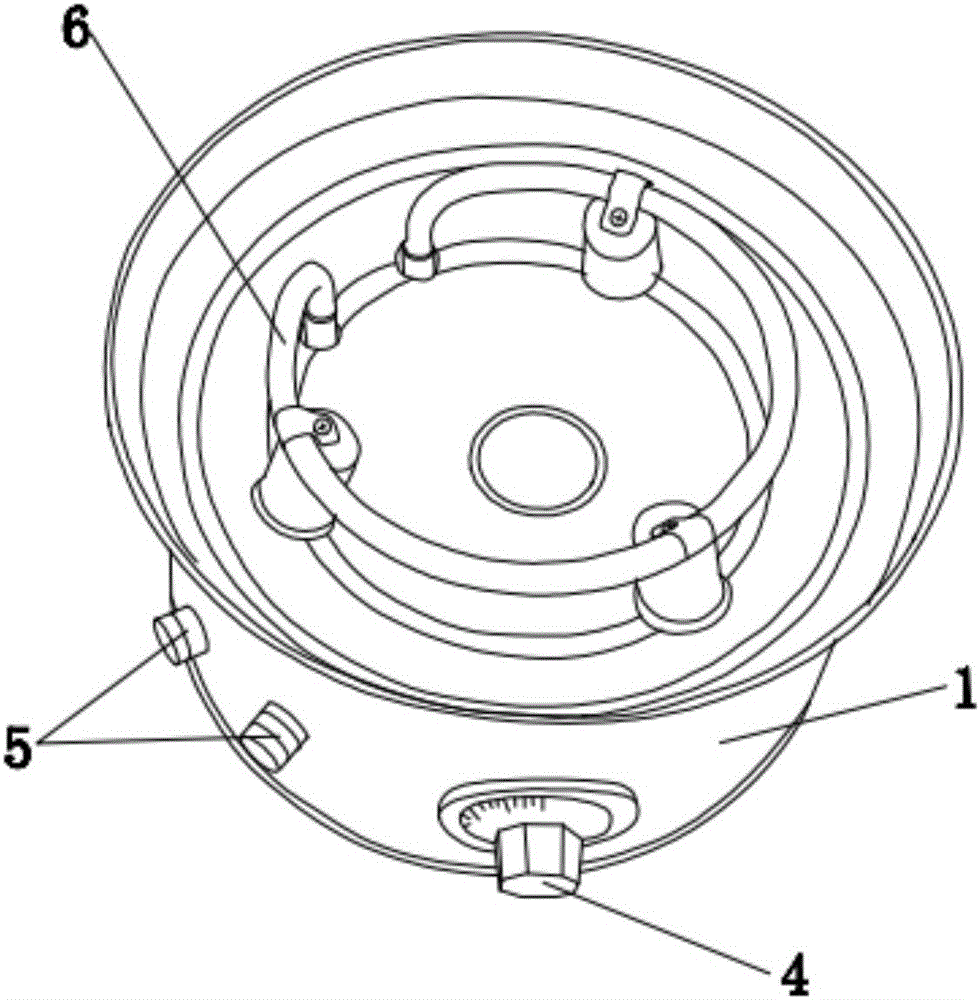

图2是本实用新型的底座的结构示意图。

图3是本实用新型的顶盖和搅拌装置的结构示意图。

图4是本实用新型的搅拌叶的结构示意图。

图5是图4中沿A-B的横截面图。

附图中各数字标号所指代的部位名称如下：其中1-底座、2-烘焙桶、3-顶盖、4-加热调节开关、5-工作指示灯、6-加热单元、7-电机、8-搅拌叶、9-搅拌叶主体、10-第一凸条、11-第二凸条、12-空心圆柱、13-电机开关。

具体实施方式

下面结合附图与实施例对本实用新型作进一步详细描述。

实施例

一种便携式烘焙机，如图1所示，包括底座1、加热装置以及围盖于底座1顶部的烘焙桶2，底座1呈圆柱形，底座1顶面向内凹形成半球凹槽；加热装置包括加热单元6、加热调节开关4以及工作指示灯5，加热单元6设于底座半球凹槽内，加热调节开关4和工作指示灯5均设在底座1外圆周面上，加热单元6、加热调节开关4以及工作指示灯5均电连接，加热单元6为加热管；烘焙桶2呈圆柱形，烘焙桶2内壁中间设有一安装台，安装台上盖设有一烘焙网架；还包括一顶盖3，顶盖3盖设于烘焙桶2顶部，烘焙桶2和顶盖3均由竹子编织而成。竹子编织的烘焙桶2和顶盖3具有高透气性和透水性，有利于水份蒸发，提高烘焙速度，而且竹子编织物结构简单，价格便宜，适合大规模推广使用。

顶盖3底面设有一空心圆柱12，空心圆柱12内壁上设有旋转齿轮；搅拌装置包括一电机7、一搅拌叶8以及一电机开关13；搅拌叶8与电机7转动连接，电机7尾端设有与旋转齿轮旋转啮合的固定齿轮，搅拌装置通过固定齿轮与旋转齿轮配合可拆卸的设于顶盖3底面；电机7与电机开关13电连接。搅拌装置通过设有旋转齿轮的空心圆柱12可拆卸的装设于顶盖3，使得顶盖3可随意拆装搅拌装置，从而有利于本实用新型可针对不同的烘焙物来选择拆装搅拌装置，提高烘焙效果，比如当要烘焙茶叶时，可将搅拌装置旋转于顶盖3，翻搅茶叶，可加快茶叶的烘焙速度以及提高烘焙均匀效果；当要烘焙水果或不适合搅拌的东西时，可将搅拌装置旋转拆离顶盖3，有利于增加盛放烘焙物的空间。

搅拌装置通过搅拌叶8对烘焙物进行旋转搅拌，有利于提高烘焙均匀效果以及烘焙速度。

搅拌叶8包括搅拌叶主体9，搅拌叶主体9一端向下延伸出第一凸条10，搅拌叶主体9另一端向上延伸出第二凸条11，第一凸条10、第二凸条11与搅拌叶主体9的横截面呈阶梯状。当搅拌叶8在旋转时，搅拌叶8将烘焙物从第一凸条10抬升到搅拌叶主体9再抬升到第二凸条11再落下，可带动烘焙物的翻滚搅拌，从而达到均匀烘焙效果，也加快烘焙速度。

烘焙茶叶时，可先将搅拌装置旋转于顶盖3，然后将茶叶倾倒入烘焙网架，盖上顶盖3，搅拌叶8刚好处于茶叶堆中心，然后分别插入加热装置和搅拌装置的电源线，工作指示灯5即亮起红灯，然后打开加热调节开关4，工作指示灯5即亮起绿灯，本实用新型即开始对茶叶进行烘焙，然后再打开电机开关13，电机7带动搅拌叶8旋转，搅拌叶8把茶叶从第一凸条10抬升到搅拌叶主体9后再抬升到第二凸条11然后再落下，茶叶烘焙出的水份透过竹子编织的烘焙桶2和顶盖3蒸发，从而达到烘焙效果。

烘焙水果或不适合搅拌的烘焙物时，可将搅拌装置从顶盖3旋转拆离，有利于增加盛放烘焙物的空间。拆离搅拌装置后，将水果或不适合搅拌的烘焙物放入烘焙网架，然后插入加热装置的电源，工作指示灯5即亮起红灯，再打开加热调节开关4，工作指示灯5即亮起绿灯，本实用新型即开始对水果或不适合搅拌的烘焙物进行烘焙，水份透过竹子编织的烘焙桶2和顶盖3蒸发。

本实用新型的底座1和烘焙桶2外圆周面上均设有手把；顶盖3顶面设有手把，方便拿放使用本实用新型。

总之，以上所述仅为本实用新型的较佳实施例，凡依本实用新型申请专利范围所作的均等变化与修饰，皆应属本实用新型专利的涵盖范围。
