一种香肠晾晒架的制作方法

本实用新型涉及一种香肠晾晒架，属于食品生产技术领域。

背景技术：

香肠是中华传统特色食品之一，为诸多人所喜爱，同时爱制作香肠，但要香肠好吃有独特的味道，还要有一个晾晒过程：一，如果将香肠进行挂晒，存在以下问题：刚装好的香肠挂在挂架上后，由于肉和肠衣湿度都很大，香肠悬挂后肠衣容易断裂，即使肠衣不断裂，肠衣内的肉容易下沉使肠衣内的肉分布不均匀，香肠下部直径大，上部空着；二，如果将香肠直接平放进行晾晒，存在以下问题：只有香肠上表面能得到充分晾晒，容易造成晾晒不均，而且普通的晾晒架不能随太阳的移动而变换受光倾角，不能使香肠始终保持被太阳光垂直照射，晾晒效率低。

技术实现要素：

本实用新型的目的在于提供一种香肠晾晒架，通过本实用新型可以使香肠始终被太阳光垂直照射，晾晒均匀，晾晒效率高，且避免香肠断裂或因下沉而造成分布不均。

本实用新型的目的是通过如下途径实现的：

一种香肠晾晒架，包括支撑台，所述支撑台上设有连接架，所述连接架上滑动连接有两根前后对称设置的第一滑杆和两根前后对称设置的第二滑杆，所述支撑台上设有多个放置槽，所述放置槽内设有托架，所述托架包括第一托板和第二托板，所述第一托板和第二托板的底部均匀设有多个通孔，所述第一托板侧面和第二托板侧面铰接，所述第一托板远离第二托板的一侧与第一滑杆之间连接有第一弹簧，所述第二托板远离第一托板的一侧与第二滑杆之间连接有第二弹簧，两个所述第一滑杆之间设有第一连接杆，两个所述第二滑杆之间设有第二连接杆，所述支撑台下方设有支架，所述支架底端设有万向轮，所述万向轮上设有制动装置。

作为本方案的进一步优化，所述第一滑杆端部与连接架之间、第二滑杆端部与连接架之间分别设有第三弹簧和第四弹簧。

作为本方案的进一步优化，所述第一滑杆和第二滑杆上均设有挡耳，所述挡耳位于连接架两侧。

作为本方案的进一步优化，所述第一连接杆和第二连接杆上设有防滑橡胶套。

作为本方案的进一步优化，所述第一托板和第二托板垂直截面均为弧形。

作为本方案的进一步优化，所述放置槽内设有限位块，所述限位块位于第一托板和第二托板之间。

作为本方案的进一步优化，所述支架包括一中空管和设于中空管内的升降杆，所述升降杆由设在中空管上的紧固螺栓进行紧固。

作为本方案的进一步优化，所述支撑台中间为网状结构。

本实用新型有益效果：

本实用新型通过万向轮和制动装置，可根据需要自由移动或固定晾晒架的位置；通过紧固螺栓可自由调节支撑台的方向和角度，使香肠始终被太阳光垂直照射，提高晾晒效率；香肠可在第一托板和第二托板上自由翻转，保证香肠晾晒均匀；支撑台中间位网状结构，且第一托板和第二托板底部设有多个通孔，保证香肠底部的通风性，提高晾晒效率。本实用新型操作方便，适宜推广。

附图说明

下面结合附图对本实用新型作进一步详细说明：

图1为本实用新型主视结构示意图；

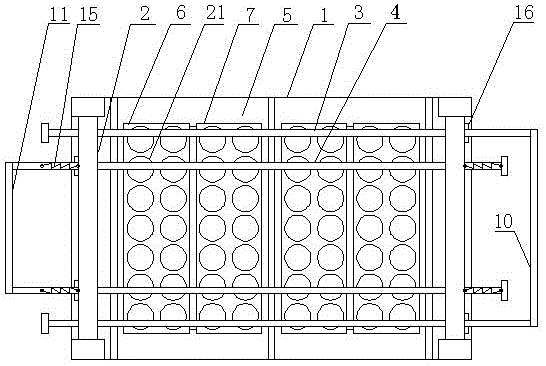

图2为本实用新型俯视结构示意图；

图中，1、支撑台，2、连接架，3、第一滑杆，4、第二滑杆，5、放置槽，6、第一托板，7、第二托板，8、第一弹簧，9、第二弹簧，10、第一连接杆，11、第二连接杆，12、万向轮，13、制动装置，14、第三弹簧，15、第四弹簧，16、挡耳，17、限位块，18、中空管，19、升降杆，20、紧固螺栓，21、通孔,22、网状结构。

具体实施方式

下面结合附图和实施例对本实用新型做进一步描述。

实施例：

如图1和图2所示，一种香肠晾晒架，包括支撑台1，所述支撑台上设有连接架2，所述连接架上滑动连接有两根前后对称设置的第一滑杆3和两根前后对称设置的第二滑杆4，所述支撑台上设有多个放置槽5，所述放置槽内设有托架，所述托架包括第一托板6和第二托板7，所述第一托板和第二托板的底部均匀设有多个通孔21，所述第一托板侧面和第二托板侧面铰接，所述第一托板远离第二托板的一侧与第一滑杆之间连接有第一弹簧8，所述第二托板远离第一托板的一侧与第二滑杆之间连接有第二弹簧9，两个所述第一滑杆之间设有第一连接杆10，两个所述第二滑杆之间设有第二连接杆11，所述支撑台下方设有支架，所述支架底端设有万向轮12，所述万向轮上设有制动装置13。

作为本方案的进一步优化，所述第一滑杆端部与连接架之间、第二滑杆端部与连接架之间分别设有第三弹簧14和第四弹簧15，使第一滑杆和第二滑杆可自动复位。

作为本方案的进一步优化，所述第一滑杆和第二滑杆上均设有挡耳16，所述挡耳位于连接架两侧，对第一滑杆和第二滑杆的位移具有一定的限位作用，防止第一滑杆和第二滑杆从连接架上滑落。

作为本方案的进一步优化，所述第一连接杆和第二连接杆上设有防滑橡胶套，增大摩擦系数，方便使用者操作。

作为本方案的进一步优化，所述第一托板和第二托板垂直截面均为弧形，避免香肠从第一托板或第二托板上滑落。

作为本方案的进一步优化，所述放置槽内设有限位块17，所述限位块位于第一托板和第二托板之间，保证第一托板和第二托板的稳定，避免发生位移。

作为本方案的进一步优化，所述支架包括一中空管18和设于中空管内的升降杆19，所述升降杆由设在中空管上的紧固螺栓20进行紧固，可根据需要调节支撑台的角度和方向。

作为本方案的进一步优化，所述支撑台中间为网状结构22，提高香肠底部的通风性，提高晾晒效率。

具体使用方法：

如图1和图2所示，使用时，先将香肠放在第一托板6上，根据太阳的位置和照射角度，调节紧固螺栓20，改变支撑台1的倾斜方向和角度，使香肠被太阳光垂直照射；晾晒一段时间后，拉动第一连接杆10，使第一托板上的香肠被转移到第二托板7上，此时，香肠上下表面发生翻转，保证香肠晾晒均匀，调节紧固螺栓20，改变支撑台1的倾斜方向和角度，使香肠被太阳光垂直照射；晾晒一段时间后，再拉动第二连接杆11，使香肠被转移到第一托板6上，以此类推，定时对香肠进行翻转，同时根据太阳光照射角度改变支撑台的倾斜方向和角度即可。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本领域的技术人员在本实用新型所揭露的技术范围内，可不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
