一种可定位的高强耐磨超韧硬箱的制作方法

本发明涉及箱子的技术领域，特别涉及一种可定位的高强耐磨超韧硬箱。

背景技术：

随着现代科技的飞速发展，人们对产品的美观性要求提高的同时也对产品的质量及性能要求大大提高。行李箱等各类的箱子，因其使用方便，大容量携带衣物等成为旅行，出门的必备利器，给生活带来极大的轻松与便利。随着市场需求的推动，人们不仅希望所用材料强度和模量高，而且要求其质轻、耐高温、耐磨损、耐腐蚀、抗氧化等等。

目前，一般的旅行箱按材质来分，主要可以分为软的布箱和硬箱两种，软箱的特点是款式精美、箱体轻，但是从抗压、防水来说不如硬箱；硬箱的特点是能够起到防水抗压作用，市场上的大部分硬箱所用材料强度较低，脆性大，韧性较低，功能较少，为了使硬箱具有轻便、耐磨、高强、耐高温、超韧的高性能，提高其使用功能，有必要提出一种可定位的高强耐磨超韧硬箱，防止行李箱丢失或者错拿后，方便找回，同时提升其使用性能。

技术实现要素：

本发明的目的在于克服上述现有技术的不足，提供一种可定位的高强耐磨超韧硬箱，其旨在解决现有技术中大部分硬箱所用材料强度较低，脆性大，韧性较低，功能较少，整体性能不高，且丢失后不易找回的技术问题。

为实现上述目的，本发明提出了一种可定位的高强耐磨超韧硬箱，包括箱体、滚轮总成和伸缩拉杆，所述的箱体由底箱和箱盖构成，所述的底箱的一侧侧壁通过若干合页与箱盖的对应一侧侧壁转动连接，所述的底箱在合页的相对侧壁上通过若干密码锁与箱盖的对应一侧侧壁启闭连接，所述的底箱和箱盖的开口边缘均包覆有弹性防撞圈，所述的底箱的底部四角均固连一滚轮总成，所述的底箱的后壁上安装有伸缩拉杆，所述的伸缩拉杆顶端握柄内固定安装有GPS定位器和电源，所述的箱盖的外侧正面设置有外置收纳袋，所述的外置收纳袋由硬质固定壁和硬质袋盖通过拉链连接，所述的硬质固定壁与箱盖为一体，所述的箱体的上端两侧对称设置有抱紧装置，所述的抱紧装置由卷收器、织带、插片和插扣组成，所述的织带一端与卷收器连接，另一端与插片连接，所述的卷收器固定安装在底箱后壁开设的织带槽的底部，所述的插片在未使用使嵌合在底箱上端的插片槽中，在使用中与插扣扣接，所述的插扣设置于箱盖的上端，并与织带槽相对应，所述的底箱的下端设置一箱套收纳槽，所述的箱套收纳槽通过盖板与底箱的底壁扣接，所述的盖板边沿设置有密封条，所述的底箱、箱盖、硬质固定壁和硬质袋盖的外壁上均涂有高强防紫外抗氧涂层。

作为优选，所述的电源与开关连接，所述的开关设置在伸缩拉杆顶端握柄的下方并外凸，所述的电源为可充电电源，所述的伸缩拉杆顶端握柄的下方设置有充电插口。

作为优选，所述的硬质固定壁内环设置有限位槽，所述的硬质袋盖内环设置有限位条，所述的拉链拉合时，限位条内嵌于限位槽中。

作为优选，所述的底箱的上端转动连接一拎杆，所述的底箱在密码锁同侧的侧壁上安装有提把手，所述的底箱的后壁四角处设置有弹性垫脚。

作为优选，所述的滚轮总成由万向支撑架和滚动连接于万向支撑架上的滚轮构成。

作为优选，所述的底箱的后壁与四周侧壁的四个连接处均包覆有第一耐磨包角，所述的箱盖的四角处均设置有第二耐磨包角，所述的硬质袋盖的四角处均设置有第三耐磨包角，所述的第一耐磨包角、第二耐磨包角和第三耐磨包角均采用镁合金。

作为优选，所述的底箱、箱盖、硬质固定壁和硬质袋盖的制备材料相同，均由以下质量份数的原料制备而成：ABS树脂75～80份，玻璃纤维2～5份，氮化硅纤维2～5份，碳化硅纤维2～3份，分散剂0.3～1份，抗氧剂0.1～0.2份，增韧剂0.5～1.5份，表面硬度改性剂0.5～2份，色母适量。

作为优选，所述的ABS树脂为颗粒粒径小于0.5μm的高光泽ABS树脂。

作为优选，所述的分散剂为硬脂酸与硬脂酸钙的混合物，所述的抗氧剂为受阻酚类抗氧剂，所述的增韧剂为MBS，所述的表面硬度改性剂为PMMA。

本发明的有益效果：与现有技术相比，本发明提供的一种可定位的高强耐磨超韧硬箱，结构合理，外形美观，具有GPS定位功能，方便丢失后找回，减少财产损失，滚轮总成均采用安装于底箱上的方式，减轻了箱盖的整体重量，方便打开，同时提高了滚轮总成的稳定性，防止开盖受冲击碰撞，箱体及外置收纳袋的边角处均设置有耐磨包角，提高了角上的耐磨抗冲击性能，且弹性防撞圈的设置，其缓冲减震的效果，防止底箱和箱盖开口边受强力碰撞而受损，抱紧装置能起固定其他行李包的作用，织带能自动张紧，固定作用强，防止其掉落，底部的箱套收纳槽能收纳箱套，随取随用，高强防紫外抗氧涂层具有防紫外抗氧防老化、抗刮耐磨的效果，增强ABS工程塑料的耐候性，且箱体及外置收纳袋的制备原料中添加玻璃纤维、氮化硅纤维和碳化硅纤维，使ABS具有玻璃纤维的超强韧性和抗冲击性能，具有氮化硅纤维的高强度、优异的热稳定性，具有碳化硅纤维的高拉伸强度和模量，此外还通过增韧剂、表面硬度改性剂和紫外线吸收剂进一步提高ABS工程塑料的韧性和表面硬度。

本发明的特征及优点将通过实施例结合附图进行详细说明。

【附图说明】

图1是本发明实施例一种可定位的高强耐磨超韧硬箱的主视图；

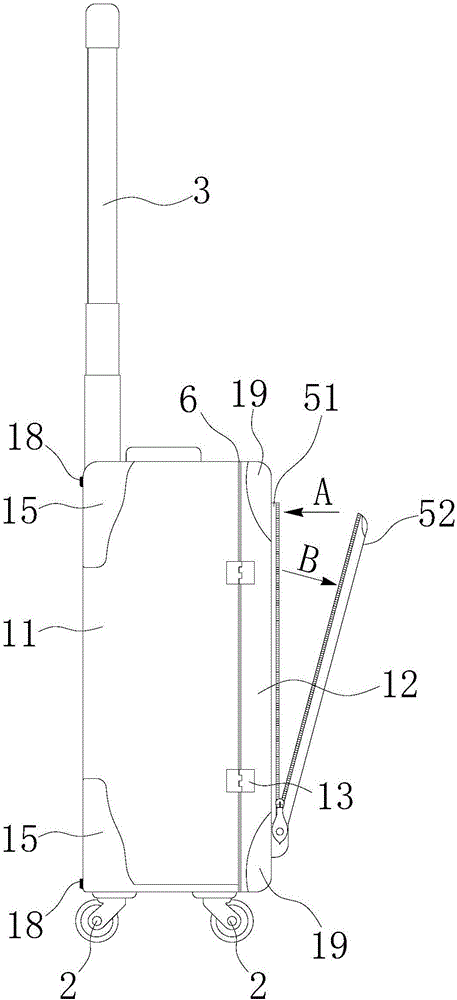

图2是本发明实施例一种可定位的高强耐磨超韧硬箱的左视图；

图3是本发明实施例一种可定位的高强耐磨超韧硬箱的右视图；

图4是本发明实施例一种可定位的高强耐磨超韧硬箱的俯视图；

图5是本发明实施例一种可定位的高强耐磨超韧硬箱的仰视图；

图6是图2中的A向局部示意图；

图7是图2中的B向局部示意图。

图中：1-箱体、10-开关、11-底箱、12-箱盖、13-合页、14-密码锁、15-第一耐磨包角、16-GPS定位器、17-电源、18-弹性垫脚、19-第二耐磨包角、2-滚轮总成、21-万向支撑架、22-滚轮、3-伸缩拉杆、4-拎杆、5-外置收纳袋、50-第三耐磨包角、51-硬质固定壁、52-硬质袋盖、53-拉链、54-限位槽、55-限位条、6-弹性防撞圈、7-抱紧装置、71-织带、710-织带槽、72-插片、720-插片槽、73-插扣、8-箱套收纳槽、9-提把手。

【具体实施方式】

为使本发明的目的、技术方案和优点更加清楚明了，下面通过附图中及实施例，对本发明进行进一步详细说明。但是应该理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限制本发明的范围。此外，在以下说明中，省略了对公知结构和技术的描述，以避免不必要地混淆本发明的概念。

参阅图1至图7，本发明实施例提供一种可定位的高强耐磨超韧硬箱，包括箱体1、滚轮总成2和伸缩拉杆3，所述的箱体1由底箱11和箱盖12构成，所述的底箱11的一侧侧壁通过若干合页13与箱盖12的对应一侧侧壁转动连接，所述的底箱11在合页13的相对侧壁上通过若干密码锁14与箱盖12的对应一侧侧壁启闭连接，所述的底箱11和箱盖12的开口边缘均包覆有弹性防撞圈6，所述的底箱11的底部四角均固连一滚轮总成2，所述的底箱11的后壁上安装有伸缩拉杆3，所述的伸缩拉杆3顶端握柄内固定安装有GPS定位器16和电源17，所述的箱盖12的外侧正面设置有外置收纳袋5，所述的外置收纳袋5由硬质固定壁51和硬质袋盖52通过拉链53连接，所述的硬质固定壁51与箱盖12为一体，所述的箱体1的上端两侧对称设置有抱紧装置7，所述的抱紧装置7由卷收器、织带71、插片72和插扣73组成，所述的织带71一端与卷收器连接，另一端与插片72连接，所述的卷收器固定安装在底箱11后壁开设的织带槽710的底部，所述的插片72在未使用使嵌合在底箱11上端的插片槽720中，在使用中与插扣73扣接，所述的插扣73设置于箱盖12的上端，并与织带槽710相对应，所述的底箱11的下端设置一箱套收纳槽8，所述的箱套收纳槽8通过盖板与底箱11的底壁扣接，所述的盖板边沿设置有密封条，所述的底箱11、箱盖12、硬质固定壁51和硬质袋盖52的外壁上均涂有高强防紫外抗氧涂层。

具体地，所述的电源17与开关10连接，所述的开关10设置在伸缩拉杆3顶端握柄的下方并外凸，所述的电源17为可充电电源，所述的伸缩拉杆3顶端握柄的下方设置有充电插口。开关10和充电插口均设置于下方，防止水滴、饮料等低落，流入内部造成损坏，采用可充电电源，不用拆卸，且可采用移动式电源充电，大大提高了便捷程度，通过电源17对GPS定位器16进行供电，防止信号丢失，方便箱子丢失后找回。

进一步地，所述的硬质固定壁51内环设置有限位槽54，所述的硬质袋盖52内环设置有限位条55，所述的拉链53拉合时，限位条55内嵌于限位槽54中。通过限位条55内嵌于限位槽54中，防止拉扯挤压对拉链53造成损坏，延长拉链53的使用寿命。

进一步地，所述的底箱11的上端转动连接一拎杆4，所述的底箱11在密码锁14同侧的侧壁上安装有提把手9，所述的底箱11的后壁四角处设置有弹性垫脚18。

更进一步地，所述的底箱11的后壁与四周侧壁的四个连接处均包覆有第一耐磨包角15，所述的箱盖12的四角处均设置有第二耐磨包角19，所述的硬质袋盖52的四角处均设置有第三耐磨包角50，所述的第一耐磨包角15、第二耐磨包角19和第三耐磨包角50均采用镁合金。通过第一耐磨包角15、第二耐磨包角19和第三耐磨包角50防护边角处不受损坏，提高边角处的抗冲击性能。

其中，所述的底箱11、箱盖12、硬质固定壁51和硬质袋盖52的制备材料相同，均由以下质量份数的原料制备而成：ABS树脂75～80份，玻璃纤维2～5份，氮化硅纤维2～5份，碳化硅纤维2～3份，分散剂0.3～1份，抗氧剂0.1～0.2份，增韧剂0.5～1.5份，表面硬度改性剂0.5～2份，色母适量。

进一步地，所述的ABS树脂为颗粒粒径小于0.5μm的高光泽ABS树脂，所述的分散剂为硬脂酸与硬脂酸钙的混合物，所述的抗氧剂为受阻酚类抗氧剂，所述的增韧剂为MBS，所述的表面硬度改性剂为PMMA。

本发明一种可定位的高强耐磨超韧硬箱，结构合理，外形美观，具有GPS定位功能，方便丢失后找回，减少财产损失，滚轮总成均采用安装于底箱上的方式，减轻了箱盖的整体重量，方便打开，同时提高了滚轮总成的稳定性，防止开盖受冲击碰撞，箱体及外置收纳袋的边角处均设置有耐磨包角，提高了角上的耐磨抗冲击性能，且弹性防撞圈的设置，其缓冲减震的效果，防止底箱和箱盖开口边受强力碰撞而受损，抱紧装置能起固定其他行李包的作用，织带能自动张紧，固定作用强，防止其掉落，底部的箱套收纳槽能收纳箱套，随取随用，高强防紫外抗氧涂层具有防紫外抗氧防老化、抗刮耐磨的效果，增强ABS工程塑料的耐候性，且箱体及外置收纳袋的制备原料中添加玻璃纤维、氮化硅纤维和碳化硅纤维，使ABS具有玻璃纤维的超强韧性和抗冲击性能，具有氮化硅纤维的高强度、优异的热稳定性，具有碳化硅纤维的高拉伸强度和模量，此外还通过增韧剂、表面硬度改性剂和紫外线吸收剂进一步提高ABS工程塑料的韧性和表面硬度。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同替换或改进等，均应包含在本发明的保护范围之内。
