一种鞋底涂胶烘干装置的制作方法

本实用新型涉及制鞋设备技术领域，具体指一种鞋底涂胶烘干装置。

背景技术：

现有工厂生产线制鞋工艺中，为使得鞋子各部分粘接效果好、粘接不影响鞋子外观，均采用先在鞋子上涂抹润滑水，以易于涂胶，再经过烘箱对鞋子进行加热，加热待鞋子软化后第一次涂胶，涂胶后再加热以加快胶水凝固速度，第一次涂胶凝固后再进行第二次涂胶，再进行与鞋底粘合的工艺，由于操作均存在生产人员搬运，且需要两次涂胶和一次烘干工艺，工作周期长，工作效率低，受到工人的涂胶操作熟练程度的影响，人为因素不仅仅会影响生产进度，还会影响鞋子的质量，因此需要制作固定工具，利用工具操作，减少手工操作。

技术实现要素：

本实用新型的目的是针对现有的技术存在上述问题，提供一种鞋底涂胶烘干装置，克服现有技术的不足之处，提高了涂胶质量、烘干速度和烘干质量，设计合理，结构紧凑。

为实现以上目的，本实用新型通过以下技术方案予以实现：一种鞋底涂胶烘干装置，包括机架、输送装置、涂胶装置、热风装置和排风装置，所述输送装置包括输送带和设在所述输送带上的鞋底定位孔，每个鞋底定位孔内还设有磁性垫片，所述输送装置设在所述机架上，所述涂胶装置通过所述机架上的框架横梁上的移动机构前后移动，所述热风装置包括空气滤网、吸风装置和加热装置，所述空气滤网设在烘干通道的下部吸风口处，所述吸风装置的吸风口与所述空气滤网相对设置，并与所述加热装置连接，所述热风装置的出风口设在所述烘干通道的内侧壁上，所述排风装置设在所述烘干通道的上方，所述烘干通道的输出端还与涂胶装置相接。

进一步的，所述涂胶装置包括润滑水喷头、注胶枪和胶刷，所述润滑水喷头设在所述注胶枪的下部，所述胶刷的中间位置设有通孔，所述注胶枪的枪头穿过所述胶刷的通孔与胶刷旋接，所述胶刷头上还设有刷毛，所述刷毛的长度大于注胶枪头的长度，便于刷毛将胶水均匀地涂在鞋底面上。

进一步的，还设有磁性定位柱，所述磁性定位柱的尺寸与所述鞋底定位孔内还设有磁性垫片的尺寸相适配，并可与磁性垫片吸附，可以用来将定位鞋底，防止鞋底在涂胶时移动，同时取放方便，定位快捷。

进一步的，所述鞋底定位孔为左右对称结构，且相对设置，便于同时加工一双鞋，省去再配对的工序。

进一步的，还设有吸收除尘装置与所述排风装置连接，可以吸收烘干过程中产生的异味和有毒有害气体，环保安全。

进一步的，还设有PLC控制系统、温度感应器、存储单元和显示屏，所述温度感应器设在所述烘干通道的输出端，所述PLC控制系统与所述温度传感器、输送装置、涂胶装置、热风装置和排风装置、存储单元和显示屏连接，可实时在显示屏上显示测量并储存数据，以便更好的控制本装置。

进一步的，还设有移动装置，所述移动装置包括斜拉板、旋转板和万向轮，所述旋转板与所述机架的底座铰接，所述旋转板与所述机架的底座之间还设有斜拉板，所述旋转板和斜拉板与所述机架的底座通过销轴连接，所述旋转板下还设有万向轮，使得移动更加便捷，同时解除斜拉板与旋转板的销轴连接可以将旋转板旋转到底座，使整个装置固定。

与现有技术相比，本实用新型的有益效果为：

本实用新型提供了一种鞋底涂胶烘干装置，通过输送装置包括输送带和设在输送带上的鞋底定位孔，每个鞋底定位孔内还设有磁性垫片，输送装置设在机架上，涂胶装置通过机架上的框架横梁上的移动机构前后移动，热风装置包括空气滤网、吸风装置和加热装置，空气滤网设在烘干通道的下部吸风口处，吸风装置的吸风口与空气滤网相对设置，并与加热装置连接，热风装置的出风口设在烘干通道的内侧壁上，排风装置设在烘干通道的上方，烘干通道的输出端还与涂胶装置相接，实现提高了鞋底的涂胶质量、烘干速度和烘干质量，省时省力，安全可靠，经济实用，烘干效果好，适合广泛推广。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的结构示意图；

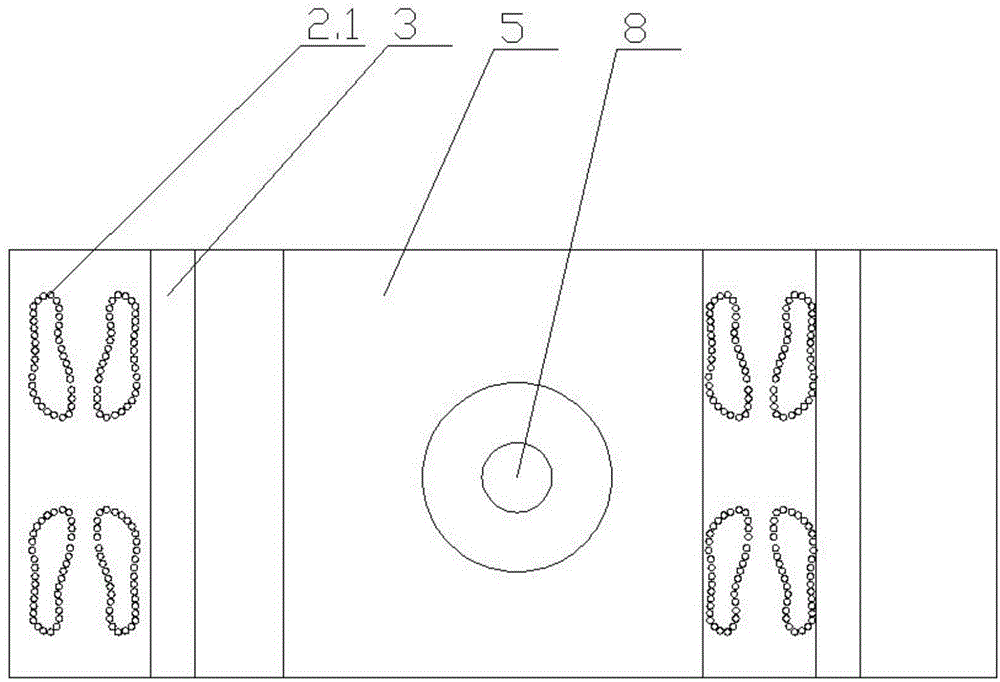

图2为本实用新型的俯视图。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

结合附图1和图2，为实现以上目的，本实用新型通过以下技术方案予以实现：一种鞋底涂胶烘干装置，包括机架1、输送装置2、涂胶装置3、热风装置4和排风装置5，所述输送装置2包括输送带2.1和设在所述输送带2.1上的鞋底定位孔，每个鞋底定位孔内还设有磁性垫片，所述输送装置2设在所述机架1上，所述涂胶装置3通过所述机架1上的框架横梁上的移动机构前后移动，所述热风装置4包括空气滤网、吸风装置和加热装置，所述空气滤网设在烘干通道6的下部吸风口处，所述吸风装置的吸风口与所述空气滤网相对设置，并与所述加热装置连接，所述热风装置的出风口设在所述烘干通道6的内侧壁上，所述排风装置5设在所述烘干通道6的上方，所述烘干通道6的输出端还与涂胶装置3相接。

优选的，所述涂胶装置3包括润滑水喷头3.1、注胶枪3.2和胶刷3.3，所述润滑水喷头3.1设在所述注胶枪3.2的下部，所述胶刷3.3的中间位置设有通孔，所述注胶枪3.2的枪头穿过所述胶刷3.3的通孔与胶刷3.3旋接，所述胶刷头上还设有刷毛，所述刷毛的长度大于注胶枪头的长度；还设有磁性定位柱7，所述磁性定位柱7的尺寸与所述鞋底定位孔内还设有磁性垫片的尺寸相适配；所述鞋底定位孔为左右对称结构，且相对设置；还设有吸收除尘装置8与所述排风装置5连接；还设有PLC控制系统、温度感应器、存储单元和显示屏，所述温度感应器设在所述烘干通道6的输出端，所述PLC控制系统与所述温度传感器、输送装置2、涂胶装置3、热风装置4和排风装置5、存储单元和显示屏连接；还设有移动装置9，所述移动装置9包括斜拉板9.1、旋转板9.2和万向轮9.3，所述旋转板9.2与所述机架1的底座铰接，所述旋转板9.2与所述机架1的底座之间还设有斜拉板9.1，所述旋转板9.2和斜拉板9.1与所述机架1的底座通过销轴连接，所述旋转板9.2下还设有万向轮9.3。

本实用新型使用时，将鞋底放置于所述输送带2.1上的鞋底定位孔上，并根据型号选取于鞋底对应的定位孔，将所述磁性定位柱7放置于选取的定位孔中，与磁性垫片吸附，完成鞋底的限位；启动输送带2.1将鞋底输送到所述涂胶装置3下方，所述涂胶装置3首先启动润滑水喷头3.1从前向后给鞋底涂刷润滑水，再启动注胶枪3.2通过胶刷将胶水涂敷到鞋底上；在通过热风装置4完成胶水烘干，再经过涂胶装置3进行第二次涂胶工序，完成鞋底的涂胶工艺，为接下来的工序做好准备，提高了涂胶速度和烘干质量和烘干效率。

综上，本实用新型提供了一种鞋底涂胶烘干装置，通过输送装置包括输送带和设在输送带上的鞋底定位孔，每个鞋底定位孔内还设有磁性垫片，输送装置设在机架上，涂胶装置通过机架上的框架横梁上的移动机构前后移动，热风装置包括空气滤网、吸风装置和加热装置，空气滤网设在烘干通道的下部吸风口处，吸风装置的吸风口与空气滤网相对设置，并与加热装置连接，热风装置的出风口设在烘干通道的内侧壁上，排风装置设在烘干通道的上方，烘干通道的输出端还与涂胶装置相接，实现提高了鞋底的涂胶质量、烘干速度和烘干质量，省时省力，安全可靠，经济实用，烘干效果好，适合广泛推广。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
