一种自动搅拌药材蒸煮装置的制作方法

本发明涉及一种蒸煮机械，具体是一种自动搅拌药材蒸煮装置。

背景技术：

中药是指在中医理论指导下用于预防、诊断、治疗疾病或调节人体机能的药物，多为植物药，也有动物药、矿物药及部分化学、生物制品类药物，大部分中药材需要进行蒸煮食用，这样能够发挥药材的所有功效；现有的药材蒸煮主要采用人工蒸煮，需要人工进行全程跟踪观察，十分不方便；加水不便；蒸煮速度慢，效率低。

技术实现要素：

本发明的目的在于提供一种自动搅拌药材蒸煮装置，以解决上述背景技术中提出的问题。

为解决上述技术问题，本发明提供了如下技术方案：

一种自动搅拌药材蒸煮装置，包括煎药箱；所述煎药箱内设有搅拌装置、第一放置板、锅盖和第二放置板；所述搅拌装置包括第一气缸、第一伸缩杆、电动推杆、滑块、齿轮、滑槽和齿板；所述第一伸缩杆连接齿板；所述滑块连接滑槽和齿板；所述齿轮与齿板啮合，齿轮下端设有电机；所述滑槽固定在煎药箱上端内壁；所述齿板与滑块固定连接；所述第一放置板通过焊接的方式固定在煎药箱右端内壁，第一放置板上设有水箱；所述水箱放置在第一放置板上，水箱上设有进水管；所述进水管上设有固定装置和阀门，进水管正对第二放置板；所述固定装置包括固定块和螺钉，固定装置设有若干个；所述锅盖设置在搅拌杆下端，第二放置板上端，锅盖左端设有第二伸缩杆和第二气缸；所述第二气缸设置在煎药箱左端内壁，第二气缸带动第二伸缩杆伸缩；所述第二放置板通过焊接的方式固定在煎药箱底端，第二放置板上设有蒸煮装置；所述蒸煮装置放置在第二放置板上，蒸煮装置上设有按钮和蒸煮锅；所述蒸煮锅放置在蒸煮装置上端，蒸煮锅上设有出药管，蒸煮锅设置在锅盖的正下端；所述出药管设置在蒸煮锅右端下侧，出药管上设有出药阀。

作为本发明进一步的方案：所述第一气缸固定在煎药箱内部左上端，第一气缸连接第一伸缩杆。

作为本发明进一步的方案：所述电动推杆设置在第一气缸下端，电动推杆连接齿轮。

作为本发明进一步的方案：所述电机固定在齿轮上，电机下端设有搅拌杆。

作为本发明进一步的方案：所述第二伸缩杆连接锅盖和第二气缸。

作为本发明进一步的方案：所述按钮设有若干个。

作为本发明再进一步的方案：所述固定块由塑料制成，固定块上设有螺钉孔。

与现有技术相比，本发明的有益效果是：

本发明使用时，通过第二气缸带动第二伸缩杆伸缩，第二伸缩杆带动锅盖向左移动，将药材加入到蒸煮锅内，打开阀门，水箱内的水通过进水管进入到蒸煮锅内，加水加药完毕，搅拌装置通过滑块滑槽、齿轮齿板配合，带动搅拌杆对药材进行搅拌，自动化搅拌，方便快捷；搅拌完成后，盖上锅盖，蒸煮装置对药材进行蒸煮，蒸煮过程中需要搅拌时打开锅盖便可以进行不定时搅拌，方便安全；蒸煮完成后，通过出药管将药水放出；需要对蒸煮锅进行清洗时，利用水箱的进水管进行清洗，便捷实用；采用蒸煮装置进行蒸煮，方便调节蒸煮方式以及火苗大小，蒸煮高效，效率高。

附图说明

图1为自动搅拌药材蒸煮装置的结构示意图。

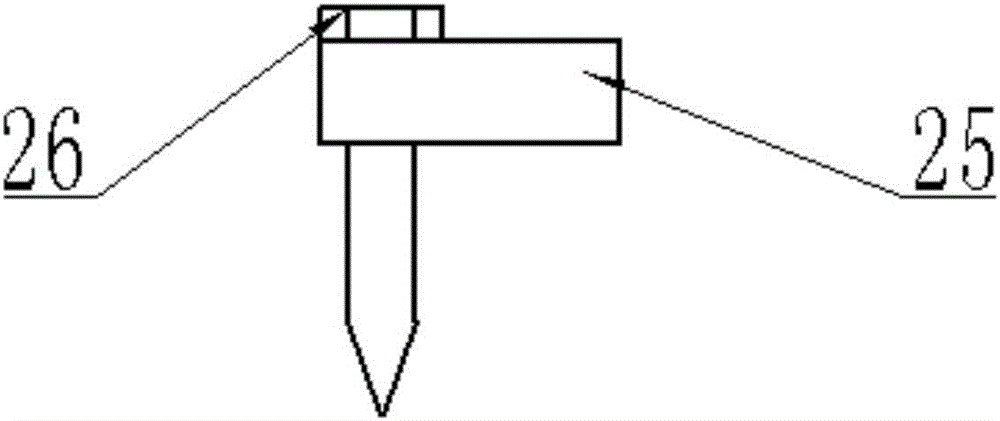

图2为自动搅拌药材蒸煮装置的固定装置的结构示意图。

图中：1-煎药箱，2-第一气缸，3-第一伸缩杆，4-电动推杆，5-滑块，6-齿轮，7-滑槽，8-齿板，9-固定装置，10-进水管，11-阀门，12-第一放置板，13-水箱，14-电机，15-搅拌杆，16-锅盖，17-第二伸缩杆，18-第二气缸，19-蒸煮锅，20-蒸煮装置，21-第二放置板，22-按钮，23-出药阀，24-出药管，25-固定块，26-螺钉。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-2，本实施例提供了一种自动搅拌药材蒸煮装置，包括煎药箱1；所述煎药箱1内设有搅拌装置、第一放置板12、锅盖16和第二放置板21；所述搅拌装置包括第一气缸2、第一伸缩杆3、电动推杆4、滑块5、齿轮6、滑槽7和齿板8；所述第一气缸2固定在煎药箱1内部左上端，第一气缸2连接第一伸缩杆3；所述第一伸缩杆3连接齿板8；所述电动推杆4设置在第一气缸2下端，电动推杆4连接齿轮6；所述滑块5连接滑槽7和齿板8，滑块5能够在滑槽7内滑动；所述齿轮6与齿板8啮合，齿轮6下端设有电机14；所述电机14固定在齿轮6上，电机14下端设有搅拌杆15；所述滑槽7固定在煎药箱1上端内壁；所述齿板8与滑块5固定连接；所述第一放置板12通过焊接的方式固定在煎药箱1右端内壁，第一放置板12上设有水箱13；所述水箱13放置在第一放置板12上，水箱13上设有进水管10；所述进水管10上设有固定装置9和阀门11，进水管10正对第二放置板21；所述固定装置9包括固定块25和螺钉26，固定装置9设有若干个；所述固定块25由塑料制成，固定块25上设有螺钉孔；所述锅盖16设置在搅拌杆15下端，第二放置板21上端，锅盖16左端设有第二伸缩杆17和第二气缸18；所述第二伸缩杆17连接锅盖16和第二气缸18；所述第二气缸18设置在煎药箱1左端内壁，第二气缸18带动第二伸缩杆17伸缩；所述第二放置板21通过焊接的方式固定在煎药箱1底端，第二放置板21上设有蒸煮装置20；所述蒸煮装置20放置在第二放置板21上，蒸煮装置20上设有按钮22和蒸煮锅19；所述按钮22设有若干个，能够调节蒸煮装置20的蒸煮方式以及火苗大小；所述蒸煮锅19放置在蒸煮装置20上端，蒸煮锅19上设有出药管24，蒸煮锅19设置在锅盖16的正下端；所述出药管24设置在蒸煮锅19右端下侧，出药管24上设有出药阀23；使用时，通过第二气缸18带动第二伸缩杆17伸缩，第二伸缩杆17带动锅盖16向左移动，将药材加入到蒸煮锅19内，打开阀门11，水箱13内的水通过进水管10进入到蒸煮锅19内，加水加药完毕，搅拌装置通过滑块5滑槽7、齿轮6齿板8配合，带动搅拌杆15对药材进行搅拌，自动化搅拌，方便快捷；搅拌完成后，盖上锅盖16，蒸煮装置20对药材进行蒸煮，蒸煮过程中需要搅拌时打开锅盖16便可以进行不定时搅拌，方便安全；蒸煮完成后，通过出药管24将药水放出；需要对蒸煮锅19进行清洗时，利用水箱13的进水管10进行清洗，便捷实用；采用蒸煮装置20进行蒸煮，方便调节蒸煮方式以及火苗大小，蒸煮高效，效率高。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
