一种冷等离子体疾病治疗装置的制作方法

本发明专利涉及等离子体医疗器械领域，特别提供了一种冷等离子体疾病治疗装置。

背景技术：

等离子体是除固态、液态、气态之外的第四态，宇宙中99％的物质是等离子态。等离子体通常分为平衡等离子体也叫热等离子体(电子温度与重粒子温度相等)和非平衡等离子体也叫冷等离子体(电子温度大于10000K远高于接近室温的重粒子温度)。

近20年来冷等离子体在医学研究领域的应用一直是科学家们关注的热点，在处理皮肤表面的细菌、病毒和皮下的肿瘤等方面有令人鼓舞的效果，但是由于技术所限，现有冷等离子体的缺点是流量小、流速慢，导致对生物体处理的强度较弱。

技术实现要素：

本发明的目是提供一种冷等离子体流量大、流速快、对生物体处理的强度较强的冷等离子体疾病治疗装置。

本发明是通过以下技术方案实现的，包括电源系统、检测控制单元、介质气气源、冷等离子体发生器和治疗支架，所述电源系统连接气泵、冷等离子体发生器和治疗支架，所述气泵与冷等离子体发生器的第一进气口1相连，冷等离子体发生器设置在治疗支架上，控制检测单元与系统中其它单元连接，所述冷等离子体发生器包括第一进气口1、风阀2、至少一个风阀孔6、高压电极3、绝缘体4和接地电极5，所述第一进气口1与风阀2连接，所述风阀孔6设置在风阀2上，风阀2与高压电极3尾部相连，绝缘体4套在第一进气口1、风阀2和高压电极3的外侧，所述高压电极3的头部缩在绝缘体4的头部内侧，作用是产生高电压，使电离效率高，所述绝缘体4连接接地电极5。作用是与高压电极3产生回路。

所述风阀2尾部侧面还设置至少一个第二进气口7，第二进气口7与第一进气口1相连，所述风阀孔6设置在风阀2头部侧面，所述介质气气源将介质气通过第一进气口1送入第二进气口7再通过风阀孔6环绕高压电极3高压、高频电离成旋转的等离子体气流。作用是产生高电压，提高电离效率。

所述冷等离子体发生器还包括整流器8，所述整流器8连接接地电极5。作用是防止旋转的等离子体气流扩散，使旋转等离子体气流保持向前运动直到接触到生物体皮肤表面。

所述冷等离子体发生器还包括限位器9，所述限位器9连接整流器8，所述限位器9为绝缘材料。作用是防止发生电击和高温伤害。

所述限位器9为筒状、喇叭状，限位器9的内孔横截面形状为圆形、椭圆形、多边形。

所述限位器9的绝缘材料为陶瓷。作用是耐高温，耐腐蚀。

所述绝缘体4的头部伸入接地电极5的尾部。作用是防止等离子体泄露。

所述接地电极5还包括冷却装置10、冷却介质进口11和冷却介质出口12，所述冷却装置10套在接地电极5外侧，冷却介质进口11和冷却介质出口12设置在冷却装置10上。作用是冷却接地电极5，冷却等离子体气流。

所述高压电极3中心还设置至少一个高压电极中心孔13，所述气源将介质气通过第一进气口1送入高压电极中心孔13。作用是提高电压。

所述高压电极3头部为圆柱体、锥体、针状、凹形、锯齿状。作用是降低高压电极3头部温度。

所述高压电极3材料为紫铜、不锈钢、银、钨和钨合金。作用是增加高压电极3的使用寿命。

所述绝缘体4材料为聚四氟乙烯、陶瓷、尼龙。作用是增加绝缘效果。

所述治疗支架为自动或手动可活动治疗支架。

所述介质气为氩气、氦气、氮气、空气、二氧化氮气体、一氧化氮气体、氧气、甲烷气体、氢气、氨气、二氧化碳气体、一氧化碳气体、酒精蒸汽、水蒸气的一种或多种。

所述冷等离子体发生器为直流等离子体发生器、交流等离子体发生器、微波等离子体发生器或高频感应等离子体发生器中的一台或多台。

疾病治疗种类包括：

A.体表疾病，如：皮肤病、慢性溃疡、病毒感染、细菌/真菌感染、灰指甲、带状疱疹、

单纯疱疹、湿疹、神经性皮炎、过敏性皮炎、牛皮癣、创伤、烧伤、慢性溃疡、糖尿病足、静脉曲张溃疡；

B.肿瘤，如：黑色素瘤；

C.免疫系统疾病，如：类风湿性关节炎、系统性红斑狼疮；

D.体内炎症，如：胃炎、十二指肠炎、耳道类炎症；

E.运动损伤；

F.血管类疾病，如：血栓、动脉硬化。

包括如下使用步骤：启动电源系统，介质气气源将介质气通过第一进气口1送入第二进气口7，再通过风阀孔6经高压电极3高压、高频电离成旋转的等离子体气流后进入接地电极5形成工作气体。

包括如下使用步骤：启动电源系统，介质气气源将介质气通过第一进气口1送入第二进气口7，再通过风阀孔6经高压电极3高压、高频电离成旋转的等离子体气流后进入接地 电极5再进入整流器8，经过整流器8整流形成稳定的工作气体，控制检测单元对系统的工作过程进行跟踪和控制。

包括如下使用步骤：启动电源系统，介质气气源将介质气通过第一进气口1送入第二进气口7，再通过风阀孔6经高压电极3高压、高频电离成旋转的等离子体气流后进入接地电极5再进入整流器8，再进入限位器9，从限位器9出来后形成生物体可承受温度的工作气体，控制检测单元对系统的工作过程进行跟踪和控制。

包括如下使用步骤：启动电源系统，介质气气源将介质气分别通过第一进气口1送入第二进气口7再通过风阀孔6和高压电极中心孔13，经高压电极3高压、高频电离成等离子体气流后进入接地电极5再进入整流器8，再进入限位器9，从限位器9出来后形成生物体可承受温度的工作气体，控制检测单元对系统的工作过程进行跟踪和控制。

本发明冷等离子体疾病治疗装置能够治疗包括体表疾病、肿瘤、免疫系统疾病、体内炎症、运动损伤、血管类疾病等多种疾病，为疾病治疗提供一个新的治疗系统。

附图说明

图1是本发明冷等离子体疾病治疗装置的总体原理图；

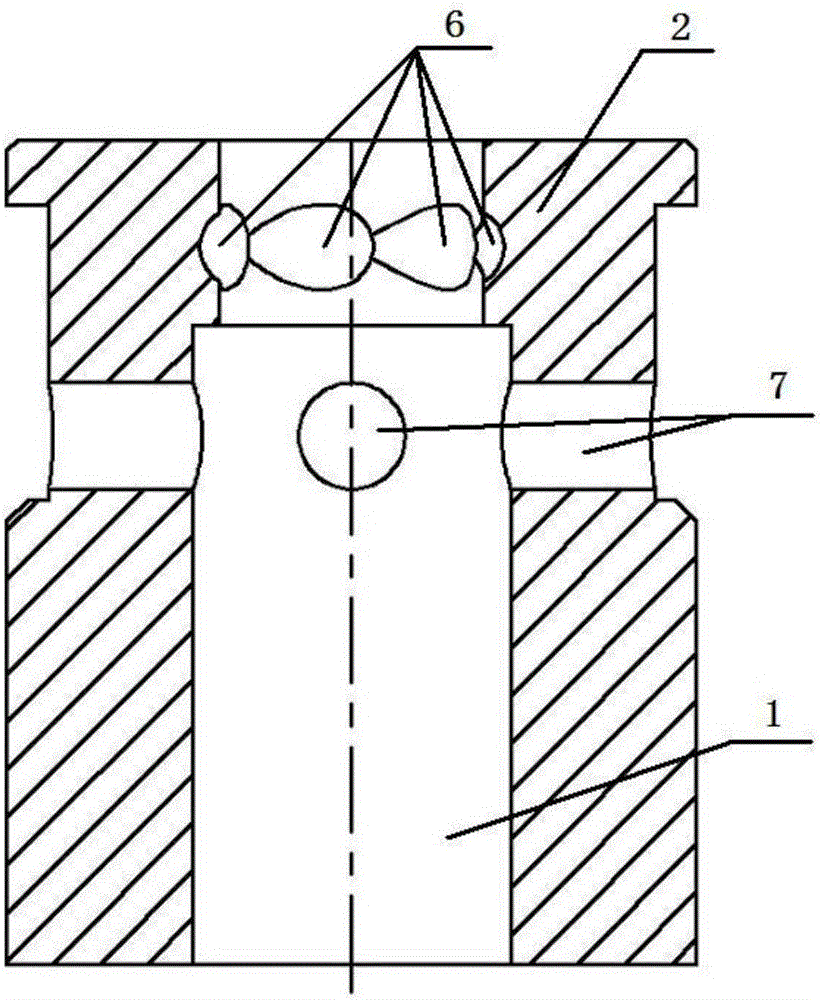

图2是本发明风阀的示意图；

图3是本发明高压电极的示意图；

图4是本发明绝缘体的示意图；

图5是本发明接地电极的示意图；

图6是本发明整流器的示意图；

图7是本发明整流器横截面的示意图；

图8是本发明限位器的示意图；

其中：第一进气口1、风阀2、高压电极3、绝缘体4、接地电极5、风阀孔6、第二进气口7、整流器8、限位器9、冷却装置10、冷却介质进口11、冷却介质出口12、高压电极中心孔13。

具体实施方式

如图1-8所示，冷等离子体疾病治疗装置包括电源系统、检测控制单元、介质气气源、冷等离子体发生器和治疗支架，所述电源系统连接气泵、冷等离子体发生器和治疗支架，所述气泵与冷等离子体发生器的第一进气口1相连，冷等离子体发生器设置在治疗支架上，所述冷等离子体发生器包括第一进气口1、风阀2、高压电极3、绝缘体4、接地电极5、风阀孔6、第二进气口7、整流器8、限位器9、冷却装置10、冷却介质进口11、冷却介质出口12和高压电极中心孔13。第一进气口1与风阀2连接，所述风阀2尾部侧面设置第二进气口7，第二进气口7 与第一进气口1相连，所述风阀孔6设置在风阀2头部侧面，风阀2头部与高压电极3尾部相连，绝缘体4套在第一进气口1、风阀2和高压电极3的外侧，所述高压电极3的头部缩在绝缘体4的头部内侧，所述绝缘体4的头部伸入接地电极5的尾部与接地电极5连接。所述接地电极5还包括冷却装置10、冷却介质进口11和冷却介质出口12，所述冷却装置10套在接地电极5外侧，冷却介质进口11和冷却介质出口12设置在冷却装置10上。所述接地电极5依次连接整流器8和限位器9，所述限位器9可为筒状、喇叭状，限位器9的内孔横截面形状为圆形、椭圆形、多边形。

所述高压电极3中心还设置至少一个高压电极中心孔13，所述气源将介质气通过第一进气口1送入高压电极中心孔13。所述高压电极3头部为圆柱体、锥体、针状、凹形、锯齿状。所述治疗支架为自动或手动可活动治疗支架。

所述介质气为氩气、氦气、氮气、空气、二氧化氮气体、一氧化氮气体、氧气、甲烷气体、氢气、氨气、二氧化碳气体、一氧化碳气体、酒精蒸汽、水蒸气的一种或多种。

所述冷等离子体发生器为直流等离子体发生器、交流等离子体发生器、微波等离子体发生器或高频感应等离子体发生器中的一台或多台。

疾病治疗种类包括：

A.体表疾病，如：皮肤病、慢性溃疡、病毒感染、细菌/真菌感染、灰指甲、带状疱疹、

单纯疱疹、湿疹、神经性皮炎、过敏性皮炎、牛皮癣、创伤、烧伤、慢性溃疡、糖尿病足、静脉曲张溃疡；

B.肿瘤，如：黑色素瘤；

C.免疫系统疾病，如：类风湿性关节炎、系统性红斑狼疮；

D.体内炎症，如：胃炎、十二指肠炎、耳道类炎症；

E.运动损伤；

F.血管类疾病，如：血栓、动脉硬化。

包括如下使用步骤：启动电源系统，介质气气源将介质气分别通过第一进气口1送入第二进气口7再通过风阀孔6和高压电极中心孔13，经高压电极3高压、高频电离成等离子体气流后进入接地电极5再进入整流器8，再进入限位器9，从限位器9出来后形成生物体可承受温度的工作气体。

本发明冷等离子体疾病治疗装置能够治疗包括体表疾病、肿瘤、免疫系统疾病、体内炎症、运动损伤、血管类疾病等多种疾病，为疾病治疗提供一个新的治疗系统。
