一种激光治疗机关节臂的吸烟装置的制作方法

本实用新型涉及医疗器械，具体是一种激光治疗机关节臂的吸烟装置。

背景技术：

用较高功率密度的激光治疗时，常常产生有毒的烟雾。这些烟雾除危害病人和医务人员外，还影响医生的观察，给手术造成困难。消除这些烟雾是有关人员长期关注的课题。为此，多年以来，人们尝试了一些消除烟雾的方法，如采用吸烟装置。但这些装置或因影响医生的观察，不便手术，或因污染关节臂的光学元件，均未能使用。本实用新型在于提供不影响医生观察、不污染光学元件，并能有效吸附烟雾的吸烟手具。

技术实现要素：

本实用新型的目的在于提供一种激光治疗机关节臂的吸烟装置，能够解决现有吸烟手具不便于医生观察及污染关节臂的光学元件的问题。

本实用新型的技术方案如下：

一种激光治疗机关节臂的吸烟装置，其包括前端部为锥形的聚焦嘴本体，聚焦嘴本体的前端部上设有激光指针，其特征在于：所述聚焦嘴本体的外侧设有吸烟通道，所述吸烟通道的前端开口为吸烟口，所述吸烟口位于聚焦嘴本体的前端部与激光指针的前端部之间；吸烟通道的后端设有连接吸气装置的吸烟嘴，所述吸烟嘴与吸烟通道连通。

进一步的，所述吸烟通道由聚焦嘴本体的外壁与一套设于聚焦嘴本体外的套筒形成。

进一步的，所述套筒为二阶圆筒状，套筒的外径较小端朝前，套筒的外径较大端朝后且端面与聚焦嘴本体的外壁密封固定，所述吸烟嘴连接在套筒外径较大的端部的侧壁上。

进一步的，所述套筒为异形结构，其包括呈圆筒状的前端部以及外径较前端部大呈环状的后端部，所述套筒的前端部与后端部之间为过渡连接两者的锥形套部；套筒的后端部设有安装通道；所述吸烟嘴的前端部向上凸出形成安装块，所述安装块开设有聚焦嘴本体安装孔，所述聚焦嘴本体与聚焦嘴本体安装孔密封配合，吸烟嘴的前端部与安装通道随形配合，吸烟嘴的两侧设有卡紧聚焦嘴本体的卡子。

进一步的，所述吸烟通道由位于聚焦嘴本体一侧的第一吸烟管道的内孔形成，第一吸烟管道与聚焦嘴本体相平行且通过一卡座安装连接在聚焦嘴本体的侧壁上。

进一步的，所述第一吸烟管道位于聚焦嘴本体的上侧，其前端口部朝激光指针。

进一步的，所述吸烟通道由位于聚焦嘴本体一侧的第二吸烟管道的内孔以及异形管的内孔形成，所述第二吸烟管道的外径较聚焦嘴本体的外径小且通过一卡环固定连接在聚焦嘴本体的外壁上；所述异形管连接在第二吸烟管道的前端，异形管为半剖状的锥形管壳体结构，其半剖状的锥形槽与聚焦嘴本体前端部的锥形面壁配合，异形管的内壁与外壁之间为中空结构，异形管的内孔的前端口为吸烟口。

进一步的，所述异形管的外壁较内壁长，异形管上设有卡紧聚焦嘴本体前端部的一对卡片。

进一步的，所述激光指针的前端距离吸烟口在聚焦嘴本体的中心轴上的距离不小于15mm。

本实用新型的聚焦嘴外侧设有吸烟通道，其吸烟口位于聚焦嘴本体的前端部与激光指针的前端部之间，并充分露出激光指针，这样使之具有吸烟效果好、不影响医生操作和不污染光学元件。

吸烟嘴朝后倾斜，便于将烟雾抽吸走。本方案的吸烟通道有多种具体结构，当套筒为二阶圆筒状时，安装牢靠，且吸烟彻底。当套筒由圆筒状的前端部、锥形套部和环状的后端部构成时，套筒匹配聚焦嘴本体的锥形结构，占用空间小，拆装方便，使用灵活，吸烟彻底。

吸烟通道由第一吸烟管道的内孔构成时，结构简单易制造，拆装方便，操作视野好。吸烟通道由第二吸烟管道的内孔以及异形管的内孔构成时，吸烟口较大，激光指针和治疗灼烧部位充分展现在医生视野之中，解决了医生手术时观察的问题。

本实用新型的结构不改变现有激光治疗机关节臂的任何结构，增加吸烟结构，使激光治疗机关节臂也具有吸烟功能，其结构简单、使用方便、具有良好吸烟功能，并且不影响医生观察和操作，解决了长期以来激光手术时的烟雾困扰，意义重大。

附图说明

图1为本实用新型一种实施例的结构图；

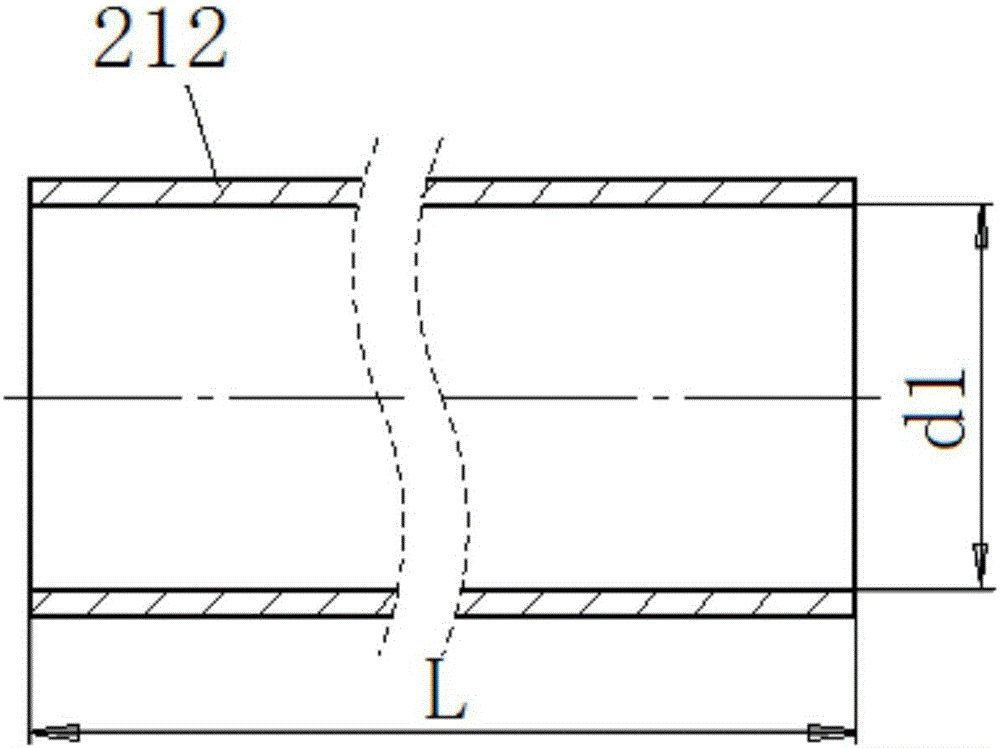

图2为图1中套筒的部分零件图；

图3为图1中套筒的另一部分零件图；

图4为图1所示实施例的套筒的优选结构；

图5为本实用新型又一种实施例的结构图；

图6为图5的轴向剖视图；

图7为图5中套筒的结构示意图；

图8为图5所示结构的左视图；

图9为图8所示结构在A-A方向上的断面图；

图10为图5所示结构的右视图；

图11为图10所示结构在B-B方向上的断面图；

图12为本实用新型又一种实施例的结构图；

图13为图12所示结构的后视图；

图14为图13所示结构在C-C方向上的断面图；

图15为本实用新型又一种实施例的结构图；

图16为图15所示结构的主视图；

图17为图15所示结构的后视图；

图18为图17所示结构在D-D方向上的断面图。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的描述。

一种激光治疗机关节臂的吸烟装置，其包括前端部为锥形的聚焦嘴本体1，聚焦嘴本体1的前端部上设有激光指针10，所述聚焦嘴本体1的外侧设有吸烟通道2，所述吸烟通道2的前端开口为吸烟口20，所述吸烟口20位于聚焦嘴本体1的前端部与激光指针10的前端部之间；吸烟通道2的后端设有连接吸气装置的吸烟嘴3，所述吸烟嘴3与吸烟通道2连通，烟雾产生后从吸烟口20吸入，经吸烟通道2从吸烟嘴3排走。

所述吸烟通道2由聚焦嘴本体1的外壁与一套设于聚焦嘴本体1外的套筒21形成，如图1至图3所示，套筒21由直筒212和一端具有端面开孔的直筒211构成。

为进一步优化外形结构，如图4所示，所述套筒21为二阶圆筒状，套筒21的外径较小端朝前，套筒21的外径较大端朝后且端面与聚焦嘴本体1的外壁密封固定，所述吸烟嘴3连接在套筒21外径较大的端部的侧壁上。套筒21的内径d1、d2及长度L、L1均可根据聚焦透镜镜片的焦距进行调整。

除上述吸烟通道结构，还可以有如图5至图11的优选实施例，所述套筒21为材质透明的异形结构，其包括呈圆筒状的前端部以及外径较前端部大呈环状的后端部，所述套筒21的前端部与后端部之间为过渡连接两者的锥形套部；套筒21的后端部设有安装通道23；所述吸烟嘴3的前端部向上凸出形成安装块33，所述安装块33开设有聚焦嘴本体安装孔22，所述聚焦嘴本体1与聚焦嘴本体安装孔22密封配合，吸烟嘴3的前端部与安装通道23随形配合，吸烟嘴3的两侧设有卡紧聚焦嘴本体1的卡子31。套筒21的长度L3、L4和直径d4均可根据关节臂的聚焦透镜的焦距作适当调整。卡子31也可用捆绑的方式带替，用于将套筒21固定在聚焦嘴本体1上。

此外，本实用新型还有结构更为简单的实施例，如图12至14所示，所述吸烟通道2由位于聚焦嘴本体1一侧的第一吸烟管道34的内孔形成，第一吸烟管道34通过一卡座35安装 连接在聚焦嘴本体1的侧壁上，也可以采用其它固定方法固定在关节臂上。所述第一吸烟管道34的前端口部朝向激光指针10。激光指针10能完全呈现在医生的视野中。吸烟口20的中心线与聚焦嘴本体1的轴线可以平行，也可以有一个角度，其角度值可调。

另外，还有优选的实施例，由图15至图18所示，所述吸烟通道2由位于聚焦嘴本体1一侧的第二吸烟管道41的内孔以及异形管42的内孔形成，所述第二吸烟管道41通过一卡环43固定连接在聚焦嘴本体1的外壁上，也可用其它方法固定在关节臂上。为了便于医生观察，异形管42为半圆锥形的夹层结构，吸烟口20由夹层的前端开口而成。所述异形管42连接在第二吸烟管道41的前端，异形管42为半剖状的锥形管壳体结构，其半剖状的锥形槽与聚焦嘴本体1前端部的锥形面壁配合，异形管42的内壁与外壁之间为中空结构，异形管42的内孔的前端口为吸烟口20。

为使吸烟口20更好的吸烟，所述异形管42的外壁较内壁长。此时形成的吸烟口20不但朝激光指针10，且孔口较大，吸烟效果好。异形管42上设有卡紧聚焦嘴本体1前端部的一对卡片44，卡片44采用与聚焦嘴本体1锥形面匹配的随形结构，尽可能地做到不影响操作视野。该实施例中，吸烟通道2位于医生握持的一侧，这样几乎不影响医生的操作。

所述激光指针10的前端距离吸烟口20在聚焦嘴本体1的中心轴上的距离L6≥15mm，能更好的满足手术的视野要求。
