一种啤酒生产用高温杀菌装置的制作方法

本实用新型涉及一种杀菌装置，尤其涉及一种啤酒生产用高温杀菌装置。

背景技术：

啤酒是人类最古老的酒精饮料之一，是水和茶之后世界上消耗量排名第三的饮料。啤酒于二十世纪初传入中国，属外来酒种。啤酒以大麦芽、酒花、水为主要原料，经酵母发酵作用酿制而成的饱含二氧化碳的低酒精度酒，被称为“液体面包”，是一种低浓度酒精饮料。啤酒乙醇含量最少、故喝啤酒不但不易醉人伤身、少量饮用反而对身体健康有益处。现在国际上的啤酒大部分均添加辅助原料。

杀菌是指杀灭物体中的致病菌，物体中还含有芽孢、嗜热菌等非致病菌，杀菌与灭菌的区别在于此。

现有的啤酒生产用杀菌装置存在杀菌不彻底的缺点，因此亟需研发一种杀菌彻底的啤酒生产用高温杀菌装置。

技术实现要素：

(1)要解决的技术问题

本实用新型为了克服现有的啤酒生产用杀菌装置杀菌不彻底的缺点，本实用新型要解决的技术问题是提供一种杀菌彻底的啤酒生产用高温杀菌装置。

(2)技术方案

为了解决上述技术问题，本实用新型提供了这样一种啤酒生产用高温杀菌装置，包括有第一支杆、滑轨、第一弹簧、L形转杆、转板、连杆、顶板、杀菌箱、滑块、移动框、齿条、旋转电机、齿轮、第二支杆、第三支杆、壳体、电热丝、水箱、气泵、出气管、喷气管和卡板；地面上从左至右依次设有第一支杆、第二支杆和第三支杆，第二支杆上端设有旋转电机，旋转电机前侧连接有齿轮，第一支杆上端铰接连接有L形转杆，第一支杆右侧上方设有滑轨和第一弹簧，第一弹簧位于滑轨的上方，第一弹簧上端与L形转杆连接，滑轨上设有滑块，滑块前侧设有移动框，移动框外底部设有齿条，齿条与齿轮啮合，移动框外顶部设有杀菌箱，杀菌箱内开有腔体，杀菌箱顶部设有喷气管，喷气管底部与腔体连接，第三支杆上端设有水箱，水箱内右侧设有壳体，壳体内设有电热丝，水箱内顶部设有气泵，气泵上连接有出气管，出气管穿过水箱顶部和杀菌箱右壁，出气管上端与腔体连接，地面上方设有顶板，顶板底部左右侧均铰接连接有连杆，连杆下端设有转板，转板之间设有卡板，卡板上开有开口。

优选地，还包括有第二弹簧和固定板，卡板上方设有固定板，卡板与固定板之间连接有第二弹簧，第二弹簧上端与固定板底部连接，第二弹簧下端与卡板顶部连接，固定板位于转板之间，固定板的立体形状为长方体形。

优选地，固定板底部开有凹槽，凹槽垂直设立于固定板底部，凹槽位于卡板的上方，且凹槽位于转板之间，凹槽的立体形状为圆柱体形，圆柱体形的高为3cm，圆柱体形的底面直径为7cm。

优选地，还包括有固定杆，滑轨与第三支杆之间设有固定杆，固定杆的上端与滑轨底部右端连接，固定杆的下端与第三支杆左侧中部连接，固定杆位于水箱的左方，且固定杆位于齿条的右方，固定杆的形状为L形。

优选地，卡板的材质为Q235钢。

优选地，移动框的长度为50cm，移动框的宽度为50cm。

优选地，旋转电机为伺服电机。

工作原理：最初，水箱内装有清水。当啤酒瓶需要进行高温杀菌时，启动电热丝工作，电热丝对水箱内的清水进行加热。人工将啤酒瓶倒放在开口处，此时，啤酒瓶的瓶口处朝下。当水箱内的清水进行加热到一定温度后，清水蒸发成水蒸气。启动气泵工作，将水箱内的水蒸气通过出气管抽取至腔体内，水蒸气通过喷气管冒出，便于水蒸气对啤酒瓶进行杀菌。启动旋转电机顺转或反转交替转动，旋转电机带动齿轮顺转或反转交替转动，带动齿条向右或向左交替运动，从而带动移动框和杀菌箱向右或向左交替运动。同时，移动框向左运动接触并挤压L形转杆下端时，带动L形转杆上端顺时针转动，第一弹簧被压缩，L形转杆上端接触并挤压转板，使转板和啤酒瓶向右摆动。移动框向右运动时，第一弹簧逐渐恢复原长，带动L形转杆复位。受重力作用，转板和啤酒瓶向左摆动复位，啤酒瓶的左右摆动便于对啤酒瓶进行不同角度的杀菌。当啤酒瓶杀菌结束，移动框复位后，旋转电机停止转动。气泵和电热丝停止工作。

因为还包括有第二弹簧和固定板，卡板上方设有固定板，卡板与固定板之间连接有第二弹簧，第二弹簧上端与固定板底部连接，第二弹簧下端与卡板顶部连接，固定板位于转板之间，固定板的立体形状为长方体形，第二弹簧和固定板便于固定住啤酒瓶的底部。

因为还包括有固定板底部开有凹槽，凹槽垂直设立于固定板底部，凹槽位于卡板的上方，且凹槽位于转板之间，凹槽的立体形状为圆柱体形，圆柱体形的高为3cm，圆柱体形的底面直径为7cm，凹槽使啤酒瓶的底部固定更为牢固，避免左右摆动时，啤酒瓶掉落破碎。

因为还包括有固定杆，滑轨与第三支杆之间设有固定杆，固定杆的上端与滑轨底部右端连接，固定杆的下端与第三支杆左侧中部连接，固定杆位于水箱的左方，且固定杆位于齿条的右方，固定杆的形状为L形，固定杆对滑轨起一定的支撑作用，加强滑轨的稳固性。

因为卡板的材质为Q235钢，承重性好，可以延长卡板的使用寿命。

因为旋转电机为伺服电机，可以更精确地控制转速。

(3)有益效果

本实用新型达到了对啤酒瓶进行彻底杀菌的效果，利用电热丝对清水进行加热，使清水蒸发成水蒸气，同时利用旋转电机带动移动框左右运动，利用L形转杆和重力作用使啤酒瓶左右摆动，使水蒸气从不同角度对啤酒瓶进行杀菌消毒。

附图说明

图1是本实用新型的第一种主视结构示意图。

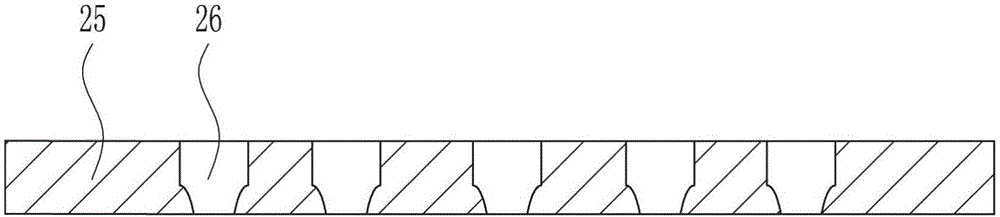

图2是本实用新型卡板的主视结构示意图。

图3是本实用新型的第二种主视结构示意图。

图4是本实用新型的第三种主视结构示意图。

图5是本实用新型固定板的主视结构示意图。

图6是本实用新型的第四种主视结构示意图。

附图中的标记为：1-地面，2-第一支杆，3-滑轨，4-第一弹簧，5-L形转杆，6-转板，7-连杆，8-顶板，9-啤酒瓶，10-腔体，11-杀菌箱，12-滑块，13-移动框，14-齿条，15-旋转电机，16-齿轮，17-第二支杆，18-第三支杆，19-壳体，20-电热丝，21-水箱，22-气泵，23-出气管，24-喷气管，25-卡板，26-开口，27-第二弹簧，28-固定板，29-凹槽，30-固定杆。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种啤酒生产用高温杀菌装置，如图1-6所示，包括有第一支杆2、滑轨3、第一弹簧4、L形转杆5、转板6、连杆7、顶板8、杀菌箱11、滑块12、移动框13、齿条14、旋转电机15、齿轮16、第二支杆17、第三支杆18、壳体19、电热丝20、水箱21、气泵22、出气管23、喷气管24和卡板25；地面1上从左至右依次设有第一支杆2、第二支杆17和第三支杆18，第二支杆17上端设有旋转电机15，旋转电机15前侧连接有齿轮16，第一支杆2上端铰接连接有L形转杆5，第一支杆2右侧上方设有滑轨3和第一弹簧4，第一弹簧4位于滑轨3的上方，第一弹簧4上端与L形转杆5连接，滑轨3上设有滑块12，滑块12前侧设有移动框13，移动框13外底部设有齿条14，齿条14与齿轮16啮合，移动框13外顶部设有杀菌箱11，杀菌箱11内开有腔体10，杀菌箱11顶部设有喷气管24，喷气管24底部与腔体10连接，第三支杆18上端设有水箱21，水箱21内右侧设有壳体19，壳体19内设有电热丝20，水箱21内顶部设有气泵22，气泵22上连接有出气管23，出气管23穿过水箱21顶部和杀菌箱11右壁，出气管23上端与腔体10连接，地面1上方设有顶板8，顶板8底部左右侧均铰接连接有连杆7，连杆7下端设有转板6，转板6之间设有卡板25，卡板25上开有开口26。

还包括有第二弹簧27和固定板28，卡板25上方设有固定板28，卡板25与固定板28之间连接有第二弹簧27，第二弹簧27上端与固定板28底部连接，第二弹簧27下端与卡板25顶部连接，固定板28位于转板6之间，固定板28的立体形状为长方体形。

固定板28底部开有凹槽29，凹槽29垂直设立于固定板28底部，凹槽29位于卡板25的上方，且凹槽29位于转板6之间，凹槽29的立体形状为圆柱体形，圆柱体形的高为3cm，圆柱体形的底面直径为7cm。

还包括有固定杆30，滑轨3与第三支杆18之间设有固定杆30，固定杆30的上端与滑轨3底部右端连接，固定杆30的下端与第三支杆18左侧中部连接，固定杆30位于水箱21的左方，且固定杆30位于齿条14的右方，固定杆30的形状为L形。

卡板25的材质为Q235钢。

移动框13的长度为50cm，移动框13的宽度为50cm。

旋转电机15为伺服电机。

工作原理：最初，水箱21内装有清水。当啤酒瓶9需要进行高温杀菌时，启动电热丝20工作，电热丝20对水箱21内的清水进行加热。人工将啤酒瓶9倒放在开口26处，此时，啤酒瓶9的瓶口处朝下。当水箱21内的清水进行加热到一定温度后，清水蒸发成水蒸气。启动气泵22工作，将水箱21内的水蒸气通过出气管23抽取至腔体10内，水蒸气通过喷气管24冒出，便于水蒸气对啤酒瓶9进行杀菌。启动旋转电机15顺转或反转交替转动，旋转电机15带动齿轮16顺转或反转交替转动，带动齿条14向右或向左交替运动，从而带动移动框13和杀菌箱11向右或向左交替运动。同时，移动框13向左运动接触并挤压L形转杆5下端时，带动L形转杆5上端顺时针转动，第一弹簧4被压缩，L形转杆5上端接触并挤压转板6，使转板6和啤酒瓶9向右摆动。移动框13向右运动时，第一弹簧4逐渐恢复原长，带动L形转杆5复位。受重力作用，转板6和啤酒瓶9向左摆动复位，啤酒瓶9的左右摆动便于对啤酒瓶9进行不同角度的杀菌。当啤酒瓶9杀菌结束，移动框13复位后，旋转电机15停止转动。气泵22和电热丝20停止工作。

因为还包括有第二弹簧27和固定板28，卡板25上方设有固定板28，卡板25与固定板28之间连接有第二弹簧27，第二弹簧27上端与固定板28底部连接，第二弹簧27下端与卡板25顶部连接，固定板28位于转板6之间，固定板28的立体形状为长方体形，第二弹簧27和固定板28便于固定住啤酒瓶9的底部。

因为还包括有固定板28底部开有凹槽29，凹槽29垂直设立于固定板28底部，凹槽29位于卡板25的上方，且凹槽29位于转板6之间，凹槽29的立体形状为圆柱体形，圆柱体形的高为3cm，圆柱体形的底面直径为7cm，凹槽29使啤酒瓶9的底部固定更为牢固，避免左右摆动时，啤酒瓶9掉落破碎。

因为还包括有固定杆30，滑轨3与第三支杆18之间设有固定杆30，固定杆30的上端与滑轨3底部右端连接，固定杆30的下端与第三支杆18左侧中部连接，固定杆30位于水箱21的左方，且固定杆30位于齿条14的右方，固定杆30的形状为L形，固定杆30对滑轨3起一定的支撑作用，加强滑轨3的稳固性。

因为卡板25的材质为Q235钢，承重性好，可以延长卡板25的使用寿命。因为旋转电机15为伺服电机，可以更精确地控制转速。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
