一种制鞋用布条切割装置的制作方法

本发明涉及切割装置技术领域，尤其涉及一种制鞋用布条切割装置。

背景技术：

在制鞋时，需要对布匹进行切割，以满足不同鞋跟和鞋面的有机结合，但传统的切割方式需要手工完成，不仅需要很多的操作工具，而且在切割过程中，需要耗费大量的时间和精力，而且对操作人的技术要求很高，作业难度大，不利于生产效率的提高和运行成本的降低，且固定性不好，由于布匹都具有一定的弹性，因此每一次的固定都至关重要，为此，我们提出一种制鞋用布条切割装置。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，传统的切割方式需要手工完成，不仅需要很多的操作工具，而且在切割过程中，需要耗费大量的时间和精力，而且对操作人的技术要求很高，作业难度大，不利于生产效率的提高和运行成本的降低，且固定性不好，由于布匹都具有一定的弹性，因此每一次的固定都至关重要，而提出的一种制鞋用布条切割装置。

为了实现上述目的，本发明采用了如下技术方案：

设计一种制鞋用布条切割装置,包括平台和壳体，所述平台的下端两侧均设有立柱，所述平台的一侧中部固定设有支撑架，所述支撑架的上部通过活动轴活动连接有手持杆，所述手持杆连接有壳体，所述壳体的内部设有切割刀，所述平台的两侧均设有第一通孔，所述平台的中部设有与切割刀对应的切割口，所述立柱的中部设有横梁，所述横梁的上端中部设有气缸，所述气缸远离横梁的一侧通过连接杆连接有推板，所述推板远离连接杆的一侧连接有底板，所述底板远离推板的一侧连接有u型架，所述u型架的下端均插接于第一通孔内，所述u型架靠近平台的一侧的开设有凹槽，所述凹槽的顶端等距设有凸块，每两个所述凸块之间形成限位槽，所述凹槽的下端预留有槽口，所述限位槽内贴合有固定弹块，所述固定弹块的下端连接有与槽口相匹配的弹簧套，所述弹簧套内部设有弹簧，所述弹簧套的下端连接有固定座，所述固定座内留有与弹簧固定的弹簧槽。

优选的，所述平台的两侧均设有限位架，所述限位架上留有与u型架相匹配的第二通孔，所述第二通孔与第一通孔相平行。

优选的，所述壳体的外侧固定焊接有套管，所述手持杆穿过套管并在连接处焊接。

优选的,所述底板的两侧设有出料口，所述切割口位于两个出料口之间。

本发明提出的一种制鞋用布条切割装置，有益效果在于：先将待切割布条放在平台上，然后控制气缸带动推板拉动底板上的u型架，利用固定座将平台的布条进行固定，然后拉动手持杆带动切割刀进行切割，同时在u型架内开设有的凹槽，利用凸块之间的限位槽与固定弹块配合，利用槽口内的弹簧套滑动，可以根据布条的大小进行随意调节，可以一批一批的完成工作量，且稳定性高，工作效率高，将低次品率，避免了大量的劳动力的浪费，值得以后推广使用。

附图说明

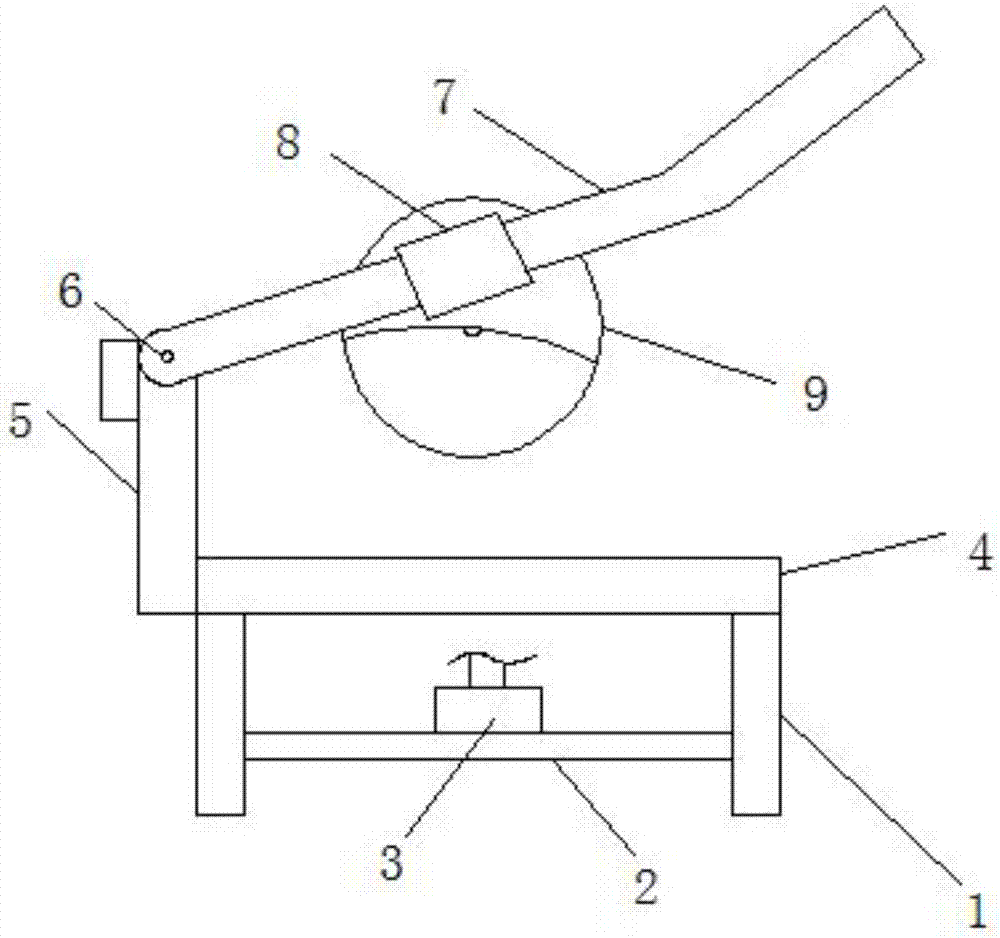

图1为本发明提出的一种制鞋用布条切割装置正面结构示意图；

图2为本发明提出的一种制鞋用布条切割装置左侧结构示意图；

图3为本发明提出的一种制鞋用布条切割装置a处放大结构示意图。

图中：立柱1、横梁2、气缸3、平台4、支撑架5、活动轴6、手持杆7、套管8、壳体9、推板10、底板11、第一通孔12、u型架13、限位架14、第二通孔15、凸块16、固定座17、弹簧槽18、弹簧19、弹簧套20、固定弹块21、凹槽22、切割口23。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-3，一种制鞋用布条切割装置,包括平台4和壳体9，平台4的下端两侧均设有立柱1，平台4的一侧中部固定设有支撑架5，支撑架5的上部通过活动轴6活动连接有手持杆7，手持杆7连接有壳体9，壳体9的外侧固定焊接有套管8，手持杆7穿过套管8并在连接处焊接，为了方便维修，且又不会对壳体9带来损伤，可以多次更换。

壳体9的内部设有切割刀，平台4的两侧均设有第一通孔12，平台4的中部设有与切割刀对应的切割口23，平台4的两侧均设有限位架14，限位架14上留有与u型架13相匹配的第二通孔15，第二通孔15与第一通孔12相平行，为了限定u型架13的位置，同时可以保证u型架13的稳定性，使之工作效率更好。

立柱1的中部设有横梁2，横梁2的上端中部设有气缸3，气缸3远离横梁2的一侧通过连接杆连接有推板10，推板10远离连接杆的一侧连接有底板11，底板11的两侧设有出料口，切割口23位于两个出料口之间，使切割出来的废料可以经过下侧的出料口导出，进行统一归放处理。

底板11远离推板10的一侧连接有u型架13，u型架13的下端均插接于第一通孔12内，u型架13靠近平台4的一侧的开设有凹槽22，凹槽22的顶端等距设有凸块16，每两个凸块16之间形成限位槽，凹槽22的下端预留有槽口，限位槽内贴合有固定弹块21，固定弹块21的下端连接有与槽口相匹配的弹簧套20，弹簧套20内部设有弹簧19，弹簧套20的下端连接有固定座17，固定座17内留有与弹簧19固定的弹簧槽18。

工作原理：先将待切割布条放在平台4上，然后控制气缸3带动推板10拉动底板11上的u型架13，利用固定座17将平台4的布条进行固定，然后拉动手持杆7带动切割刀进行切割，同时在u型架13内开设有的凹槽22，利用凸块16之间的限位槽与固定弹块21配合，利用槽口内的弹簧套20滑动，可以根据布条的大小进行随意调节。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。

技术特征：

技术总结
本发明涉及切割装置技术领域，尤其是一种制鞋用布条切割装置,包括平台和壳体所述U型架的下端均插接于第一通孔内，所述凹槽的顶端等距设有凸块，每两个所述凸块之间形成限位槽，所述凹槽的下端预留有槽口，所述限位槽内贴合有固定弹块，所述固定弹块的下端连接有与槽口相匹配的弹簧套，所述弹簧套内部设有弹簧，所述弹簧套的下端连接有固定座，所述固定座内留有与弹簧固定的弹簧槽。利用凸块之间的限位槽与固定弹块配合，利用槽口内的弹簧套滑动，可以根据布条的大小进行随意调节，可以一批一批的完成工作量，且稳定性高，工作效率高，降低次品率，避免了大量的劳动力的浪费，值得以后推广使用。
