一种楼顶排水专用杂质与水分离装置的制作方法

本发明涉及一种楼顶排水装置，尤其涉及一种楼顶排水专用杂质与水分离装置。

背景技术：

排水：是指人为控制水的流向，人工排水。排除与处理多余水量的措施。农田排水是改善农业生产条件，保证作物高产稳产的重要措施之一。

分离，意为分开、离开、隔离、分别之意。即可用于人物感情之间，也可以用于物与物之间的隔离。从科学角度来看，分离是利用混合物中各组分在物理性质或化学性质上的差异，通过适当的装置或方法，使各组分分配至不同的空间区域或在不同的时间依次分配至同一空间区域的过程。

绝大多数建筑物的楼顶一般都不会对其进行专门的打扫，时间一长，楼顶上会积压许多垃圾等杂质，或长许许多多的青苔；下雨天时，楼顶的水通过水篦子从下水管流下，由于楼顶长期没有清理，而雨水又较多，在水篦子上会积压许多楼顶上的杂质，下水管的下水量不足，则可能导致楼顶积水的现象产生，而楼顶积水一定程度又会溢出楼顶到建筑物上，对人们的生活造成了一定的麻烦，因此亟需研发一种便于安装、便于维护、能够很好地对楼顶进行排水工作、使楼顶上的杂质与水进行分离、不会使下水管出现堵塞的现象、即避免了楼顶积水的现象产生、减少了人们生活中麻烦的楼顶排水专用杂质与水分离装置。

技术实现要素：

（1）要解决的技术问题

本发明为了克服下雨天时，下水管的下水量不足，则可能导致楼顶积水的现象产生，溢出楼顶到建筑物上，对人们的生活造成了一定的麻烦的缺点，本发明要解决的技术问题是提供一种便于安装、便于维护、能够很好地对楼顶进行排水工作、使楼顶上的杂质与水进行分离、不会使下水管出现堵塞的现象、即避免了楼顶积水的现象产生、减少了人们生活中麻烦的楼顶排水专用杂质与水分离装置。

（2）技术方案

为了解决上述技术问题，本发明提供了这样一种楼顶排水专用杂质与水分离装置，包括有管体、引流板、第一轴承座、第一转轴、第二轴承座、第一网板、出杂质管道、夹持装置、收集筒、回流接头、法兰、开盖装置、杂质阻挡装置和回流软管，管体为空心圆柱体，管体内顶部左侧倾斜设有引流板，管体内上部后侧设有第一轴承座，管体内上部前侧设有第二轴承座，第一轴承座和第二轴承座之间连接有第一转轴，第一转轴分别与第一轴承座和第二轴承座内轴承为过盈连接，第一转轴的外侧均匀间隔的焊接有第一网板，第一转轴右侧的管体壁上连接有出杂质管道，出杂质管道与管体内连通，管体下部套设有两个夹持装置，夹持装置上固定连接有收集筒，收集筒顶部左侧开有开口，开口处的收集筒上设有回流接头，回流接头上设有法兰，出杂质管道与回流接头通过法兰连接，出杂质管道与收集筒内连通，收集筒远离管体的侧面开有清杂质口，清杂质口处的收集筒上设有开盖装置，收集筒内下部设有杂质阻挡装置，收集筒底部与管体下部右侧面之间连接有回流软管，收集筒与管体通过回流软管内连通。

优选地，还包括有第一电机、第一皮带轮、平皮带、第二皮带轮和水流感应装置，管体左侧壁安装有第一电机，第一电机的输出轴上通过联轴器连接有第一皮带轮，第一转轴的前端通过键连接的方式连接有第二皮带轮，第二皮带轮位于管体外侧，第一皮带轮和第二皮带轮之间连接有平皮带，管体顶部安装有水流感应装置，水流感应装置包括有外壳体、集水斗、第一连接杆、拉紧弹簧、连接板、敲打块、升降杆、连杆、张力弹簧、第二连接杆和第三按钮，外壳体与管体顶部连接，外壳体内上部连接有集水斗，集水斗底部左侧竖直连接有第一连接杆，第一连接杆的下端通过铰链连接有连接板，连接板顶部左侧与第一连接杆右侧面中部之间连接有拉紧弹簧，拉紧弹簧的一端通过挂钩方式与连接板连接，拉紧弹簧的另一端通过挂钩方式与第一连接杆连接，第一连接杆的左侧面水平焊接有第二连接杆，第二连接杆上左右对称开有通孔，通孔内竖直设有升降杆，两升降杆底部之间的第二连接杆底部设有张力弹簧，张力弹簧的一端通过焊接的方式与的第二连接杆底部连接，张力弹簧的另一端连接有第三按钮，第三按钮与第一电机有电路连接，两升降杆底部之间水平焊接有连杆，连接板左端焊接有敲打块，敲打块与第三按钮上下对应。

优选地，开盖装置包括有第一筒盖、合页和扭力弹簧，清杂质口处的收集筒上上下对称连接有合页，两合页之间设有扭力弹簧，清杂质口处的收集筒上设有第一筒盖，第一筒盖通过合页和扭力弹簧与收集筒活动连接。

优选地，杂质阻挡装置包括有盛杂质筒和挡块，收集筒内下部左右两侧的侧壁上均焊接有挡块，挡块为左右对称设置，挡块上设有盛杂质筒，盛杂质筒的底部为网状。

优选地，还包括有密封圈，第一筒盖的内上侧面、内下侧面、内左侧面和内右侧面均设有密封圈，密封圈设置在第一筒盖的内侧面外圈，密封圈通过粘接的方式与第一筒盖连接。

优选地，还包括有防溢水管和过滤网，收集筒接近管体的侧面连接有防溢水管，防溢水管的一端与收集筒上部通过焊接的方式连接，防溢水管的另一端与收集筒下部通过焊接的方式连接，防溢水管与收集筒内连通，防溢水管与收集筒上部连接的一端的收集筒内侧面设有过滤网。

优选地，开盖装置包括有第二电机、齿轮、弧形齿条、滑块、第二筒盖、第一按钮和第二按钮，收集筒外上下对称开有弧形滑槽，弧形滑槽内滑动式地设有滑块，滑块均与弧形滑槽滑动配合，上方滑块底部与下方滑块顶部之间连接有第二筒盖，两弧形滑槽之间的收集筒上开有弧形槽，弧形槽内的收集筒上设有弧形齿条，弧形齿条与弧形槽配合，弧形齿条的右端与第二筒盖左侧面中部固定连接，收集筒外左侧壁安装有第二电机，第二电机的输出轴上通过联轴器连接有齿轮，齿轮与弧形齿条啮合，弧形齿条下方的收集筒上安装有第一按钮和第二按钮，第一按钮位于第二按钮的左方，第一按钮和第二按钮并位于下方弧形滑槽的上方，第一按钮和第二按钮均与第二电机有电路连接。

优选地，杂质阻挡装置包括有第二网板，收集筒内设有第二网板，第二网板的左侧面与收集筒内左侧面固定连接，第二网板的右侧面与收集筒内右侧面固定连接，第二网板左高右低。

优选地，还包括有导流板，收集筒的外右侧面设有导流板，导流板的左侧面与收集筒的外右侧面固定连接，导流板左高右低，导流板位于下方弧形滑槽的下方。

（3）有益效果

本发明所提供的一种楼顶排水专用杂质与水分离装置，达到了便于安装、便于维护、能够很好地对楼顶进行排水工作、使楼顶上的杂质与水进行分离、不会使下水管出现堵塞的现象、即避免了楼顶积水的现象产生、减少了人们生活中麻烦的效果。

附图说明

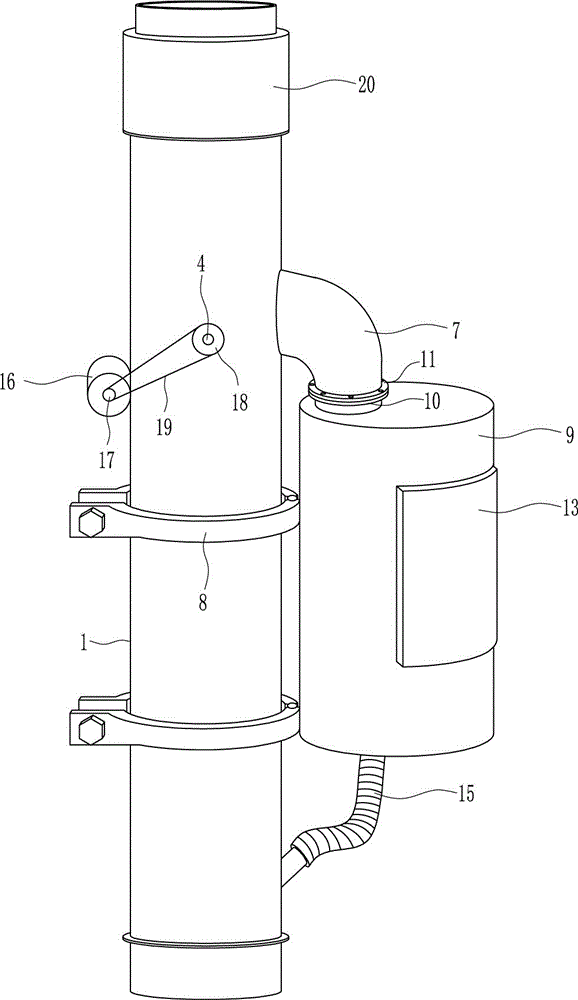

图1为本发明的第一种立体结构示意图。

图2为本发明收集筒的第一种主视结构示意图。

图3为本发明第一网板的立体结构示意图。

图4为本发明的第二种立体结构示意图。

图5为本发明水流感应装置的主视结构示意图。

图6为本发明收集筒的立体结构示意图。

图7为本发明收集筒的第二种主视结构示意图。

图8为本发明第一筒盖的立体结构示意图。

图9为本发明收集筒的第三种主视结构示意图。

图10为本发明的第三种立体结构示意图。

图11为本发明收集筒的第四种主视结构示意图。

图12为本发明的第四种立体结构示意图。

附图中的标记为：1-管体，2-引流板，3-第一轴承座，4-第一转轴，5-第二轴承座，6-第一网板，7-出杂质管道，8-夹持装置，9-收集筒，10-回流接头，11-法兰，12-清杂质口，13-开盖装置，14-杂质阻挡装置，15-回流软管，16-第一电机，17-第一皮带轮，18-第二皮带轮，19-平皮带，20-水流感应装置，201-外壳体，202-集水斗，203-第一连接杆，204-拉紧弹簧，205-连接板，206-敲打块，207-通孔，208-升降杆，209-连杆，2010-张力弹簧，2011-第二连接杆，2012-第三按钮，131-第一筒盖，132-合页，133-扭力弹簧，141-盛杂质筒，142-挡块，134-密封圈，21-防溢水管，22-过滤网，135-第二电机，136-齿轮，137-弧形槽，138-弧形齿条，139-弧形滑槽，1310-滑块，1311-第二筒盖，1312-第一按钮，1313-第二按钮，143-第二网板，23-导流板。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种楼顶排水专用杂质与水分离装置，如图1-3所示，包括有管体1、引流板2、第一轴承座3、第一转轴4、第二轴承座5、第一网板6、出杂质管道7、夹持装置8、收集筒9、回流接头10、法兰11、开盖装置13、杂质阻挡装置14和回流软管15，管体1为空心圆柱体，管体1内顶部左侧倾斜设有引流板2，管体1内上部后侧设有第一轴承座3，管体1内上部前侧设有第二轴承座5，第一轴承座3和第二轴承座5之间连接有第一转轴4，第一转轴4分别与第一轴承座3和第二轴承座5内轴承为过盈连接，第一转轴4的外侧均匀间隔的焊接有第一网板6，第一转轴4右侧的管体1壁上连接有出杂质管道7，出杂质管道7与管体1内连通，管体1下部套设有两个夹持装置8，夹持装置8上固定连接有收集筒9，收集筒9顶部左侧开有开口，开口处的收集筒9上设有回流接头10，回流接头10上设有法兰11，出杂质管道7与回流接头10通过法兰11连接，出杂质管道7与收集筒9内连通，收集筒9远离管体1的侧面开有清杂质口12，清杂质口12处的收集筒9上设有开盖装置13，收集筒9内下部设有杂质阻挡装置14，收集筒9底部与管体1下部右侧面之间连接有回流软管15，收集筒9与管体1通过回流软管15内连通。

实施例2

一种楼顶排水专用杂质与水分离装置，如图1-9所示，包括有管体1、引流板2、第一轴承座3、第一转轴4、第二轴承座5、第一网板6、出杂质管道7、夹持装置8、收集筒9、回流接头10、法兰11、开盖装置13、杂质阻挡装置14和回流软管15，管体1为空心圆柱体，管体1内顶部左侧倾斜设有引流板2，管体1内上部后侧设有第一轴承座3，管体1内上部前侧设有第二轴承座5，第一轴承座3和第二轴承座5之间连接有第一转轴4，第一转轴4分别与第一轴承座3和第二轴承座5内轴承为过盈连接，第一转轴4的外侧均匀间隔的焊接有第一网板6，第一转轴4右侧的管体1壁上连接有出杂质管道7，出杂质管道7与管体1内连通，管体1下部套设有两个夹持装置8，夹持装置8上固定连接有收集筒9，收集筒9顶部左侧开有开口，开口处的收集筒9上设有回流接头10，回流接头10上设有法兰11，出杂质管道7与回流接头10通过法兰11连接，出杂质管道7与收集筒9内连通，收集筒9远离管体1的侧面开有清杂质口12，清杂质口12处的收集筒9上设有开盖装置13，收集筒9内下部设有杂质阻挡装置14，收集筒9底部与管体1下部右侧面之间连接有回流软管15，收集筒9与管体1通过回流软管15内连通。

还包括有第一电机16、第一皮带轮17、平皮带19、第二皮带轮18和水流感应装置20，管体1左侧壁安装有第一电机16，第一电机16的输出轴上通过联轴器连接有第一皮带轮17，第一转轴4的前端通过键连接的方式连接有第二皮带轮18，第二皮带轮18位于管体1外侧，第一皮带轮17和第二皮带轮18之间连接有平皮带19，管体1顶部安装有水流感应装置20，水流感应装置20包括有外壳体201、集水斗202、第一连接杆203、拉紧弹簧204、连接板205、敲打块206、升降杆208、连杆209、张力弹簧2010、第二连接杆2011和第三按钮2012，外壳体201与管体1顶部连接，外壳体201内上部连接有集水斗202，集水斗202底部左侧竖直连接有第一连接杆203，第一连接杆203的下端通过铰链连接有连接板205，连接板205顶部左侧与第一连接杆203右侧面中部之间连接有拉紧弹簧204，拉紧弹簧204的一端通过挂钩方式与连接板205连接，拉紧弹簧204的另一端通过挂钩方式与第一连接杆203连接，第一连接杆203的左侧面水平焊接有第二连接杆2011，第二连接杆2011上左右对称开有通孔207，通孔207内竖直设有升降杆208，两升降杆208底部之间的第二连接杆2011底部设有张力弹簧2010，张力弹簧2010的一端通过焊接的方式与的第二连接杆2011底部连接，张力弹簧2010的另一端连接有第三按钮2012，第三按钮2012与第一电机16有电路连接，两升降杆208底部之间水平焊接有连杆209，连接板205左端焊接有敲打块206，敲打块206与第三按钮2012上下对应。

开盖装置13包括有第一筒盖131、合页132和扭力弹簧133，清杂质口12处的收集筒9上上下对称连接有合页132，两合页132之间设有扭力弹簧133，清杂质口12处的收集筒9上设有第一筒盖131，第一筒盖131通过合页132和扭力弹簧133与收集筒9活动连接。

杂质阻挡装置14包括有盛杂质筒141和挡块142，收集筒9内下部左右两侧的侧壁上均焊接有挡块142，挡块142为左右对称设置，挡块142上设有盛杂质筒141，盛杂质筒141的底部为网状。

还包括有密封圈134，第一筒盖131的内上侧面、内下侧面、内左侧面和内右侧面均设有密封圈134，密封圈134设置在第一筒盖131的内侧面外圈，密封圈134通过粘接的方式与第一筒盖131连接。

还包括有防溢水管21和过滤网22，收集筒9接近管体1的侧面连接有防溢水管21，防溢水管21的一端与收集筒9上部通过焊接的方式连接，防溢水管21的另一端与收集筒9下部通过焊接的方式连接，防溢水管21与收集筒9内连通，防溢水管21与收集筒9上部连接的一端的收集筒9内侧面设有过滤网22。

工作原理：将本发明安装在离地面一米高的下水管上，即能够方便人们安装，且便于清理和维护。在下雨天时，楼顶的水通过水篦子从下水管流下，由于楼顶长期没有清理，在水篦子上会积压太多的杂质，下水管的下水量不足，可能导致楼顶积水的现象产生，此时人们去掉水篦子，楼顶的水通过下水管从管体1的顶端流入到管体1内，并通过引流板2流到第一网板6上，第一网板6顺时针转动，第一网板6顺时针转动将流入管体1内水的杂质推至出杂质管道7内，水继续通过第一网板6流入到管体1内的下部，第一网板6对流入管体1内的水进行过滤，推至出杂质管道7内的杂质并进入到收集筒9内的杂质阻挡装置14上，而进入到收集筒9内的杂质阻挡装置14上的杂质上的水又流入到收集筒9内底部，并从回流软管15流回到管体1的下部，即能够避免下水管和管体1堵塞的现象产生，进一步的避免了楼顶积水的现象产生。开启开盖装置13，通过清杂质口12对杂质阻挡装置14上的杂质进行清理，清理完成后，关闭开盖装置13。

因为还包括有第一电机16、第一皮带轮17、平皮带19、第二皮带轮18和水流感应装置20，管体1左侧壁安装有第一电机16，第一电机16的输出轴上通过联轴器连接有第一皮带轮17，第一转轴4的前端通过键连接的方式连接有第二皮带轮18，第二皮带轮18位于管体1外侧，第一皮带轮17和第二皮带轮18之间连接有平皮带19，管体1顶部安装有水流感应装置20，水流感应装置20包括有外壳体201、集水斗202、第一连接杆203、拉紧弹簧204、连接板205、敲打块206、升降杆208、连杆209、张力弹簧2010、第二连接杆2011和第三按钮2012，外壳体201与管体1顶部连接，外壳体201内上部连接有集水斗202，集水斗202底部左侧竖直连接有第一连接杆203，第一连接杆203的下端通过铰链连接有连接板205，连接板205顶部左侧与第一连接杆203右侧面中部之间连接有拉紧弹簧204，拉紧弹簧204的一端通过挂钩方式与连接板205连接，拉紧弹簧204的另一端通过挂钩方式与第一连接杆203连接，第一连接杆203的左侧面水平焊接有第二连接杆2011，第二连接杆2011上左右对称开有通孔207，通孔207内竖直设有升降杆208，两升降杆208底部之间的第二连接杆2011底部设有张力弹簧2010，张力弹簧2010的一端通过焊接的方式与的第二连接杆2011底部连接，张力弹簧2010的另一端连接有第三按钮2012，第三按钮2012与第一电机16有电路连接，两升降杆208底部之间水平焊接有连杆209，连接板205左端焊接有敲打块206，敲打块206与第三按钮2012上下对应，楼顶的水通过下水管从管体1的顶端再经集水斗202流入到管体1内，当流入管体1内的水中的杂质击打到连接板205时，连接板205的左端向上移动，进而带动敲打块206向上移动，当敲打块206敲打到第三按钮2012时，第一电机16顺时针转动，第一电机16带动第一皮带轮17顺时针转动，第一皮带轮17通过平皮带19带动第二皮带轮18顺时针转动，第二皮带轮18带动第一转轴4顺时针转动，第一转轴4带动第一网板6顺时针转动，第一网板6顺时针转动将流入管体1内水的杂质推至出杂质管道7内，如此使操作更加简便，且使第一网板6更好地将流入管体1内水的杂质推至出杂质管道7上。

因为开盖装置13包括有第一筒盖131、合页132和扭力弹簧133，清杂质口12处的收集筒9上上下对称连接有合页132，两合页132之间设有扭力弹簧133，清杂质口12处的收集筒9上设有第一筒盖131，第一筒盖131通过合页132和扭力弹簧133与收集筒9活动连接，打开第一筒盖131，即能够通过清杂质口12对杂质阻挡装置14上的杂质进行清理，清理完成后，盖上第一筒盖131，在扭力弹簧133的作用下，使第一筒盖131紧紧的盖在收集筒9上。

因为杂质阻挡装置14包括有盛杂质筒141和挡块142，收集筒9内下部左右两侧的侧壁上均焊接有挡块142，挡块142为左右对称设置，挡块142上设有盛杂质筒141，盛杂质筒141的底部为网状，进入到收集筒9内的杂质落到盛杂质筒141上，进入到收集筒9内的杂质中的水又通过盛杂质筒141底部流入到收集筒9内底部，打开第一筒盖131，通过清杂质口12将盛杂质筒141拿出对盛杂质筒141上的杂质进行清理，清理效果更好，更加方便，清理完成后，将盛杂质筒141放回收集筒9内的挡块142顶部。

因为还包括有密封圈134，第一筒盖131的内上侧面、内下侧面、内左侧面和内右侧面均设有密封圈134，密封圈134设置在第一筒盖131的内侧面外圈，密封圈134通过粘接的方式与第一筒盖131连接，密封圈134起密封效果，使得第一筒盖131更加紧密的盖在收集筒9上，即能够防止进入收集筒9内的杂质中的水从清杂质口12溢出。

因为还包括有防溢水管21和过滤网22，收集筒9接近管体1的侧面连接有防溢水管21，防溢水管21的一端与收集筒9上部通过焊接的方式连接，防溢水管21的另一端与收集筒9下部通过焊接的方式连接，防溢水管21与收集筒9内连通，防溢水管21与收集筒9上部连接的一端的收集筒9内侧面设有过滤网22，当收集筒9内的杂质过多时，收集筒9内的水通过与收集筒9上部的防溢水管21的一端流入到与收集筒9下部的防溢水管21一端流出到收集筒9内底部，并最终从回流软管15流出，如此能够避免收集筒9内的水流不出，进一步的防止了进入收集筒9内的杂质中的水溢出，过滤网22能够避免收集筒9内的杂质也流入防溢水管21。

实施例3

一种楼顶排水专用杂质与水分离装置，如图1-5、10-12所示，包括有管体1、引流板2、第一轴承座3、第一转轴4、第二轴承座5、第一网板6、出杂质管道7、夹持装置8、收集筒9、回流接头10、法兰11、开盖装置13、杂质阻挡装置14和回流软管15，管体1为空心圆柱体，管体1内顶部左侧倾斜设有引流板2，管体1内上部后侧设有第一轴承座3，管体1内上部前侧设有第二轴承座5，第一轴承座3和第二轴承座5之间连接有第一转轴4，第一转轴4分别与第一轴承座3和第二轴承座5内轴承为过盈连接，第一转轴4的外侧均匀间隔的焊接有第一网板6，第一转轴4右侧的管体1壁上连接有出杂质管道7，出杂质管道7与管体1内连通，管体1下部套设有两个夹持装置8，夹持装置8上固定连接有收集筒9，收集筒9顶部左侧开有开口，开口处的收集筒9上设有回流接头10，回流接头10上设有法兰11，出杂质管道7与回流接头10通过法兰11连接，出杂质管道7与收集筒9内连通，收集筒9远离管体1的侧面开有清杂质口12，清杂质口12处的收集筒9上设有开盖装置13，收集筒9内下部设有杂质阻挡装置14，收集筒9底部与管体1下部右侧面之间连接有回流软管15，收集筒9与管体1通过回流软管15内连通。

还包括有第一电机16、第一皮带轮17、平皮带19、第二皮带轮18和水流感应装置20，管体1左侧壁安装有第一电机16，第一电机16的输出轴上通过联轴器连接有第一皮带轮17，第一转轴4的前端通过键连接的方式连接有第二皮带轮18，第二皮带轮18位于管体1外侧，第一皮带轮17和第二皮带轮18之间连接有平皮带19，管体1顶部安装有水流感应装置20，水流感应装置20包括有外壳体201、集水斗202、第一连接杆203、拉紧弹簧204、连接板205、敲打块206、升降杆208、连杆209、张力弹簧2010、第二连接杆2011和第三按钮2012，外壳体201与管体1顶部连接，外壳体201内上部连接有集水斗202，集水斗202底部左侧竖直连接有第一连接杆203，第一连接杆203的下端通过铰链连接有连接板205，连接板205顶部左侧与第一连接杆203右侧面中部之间连接有拉紧弹簧204，拉紧弹簧204的一端通过挂钩方式与连接板205连接，拉紧弹簧204的另一端通过挂钩方式与第一连接杆203连接，第一连接杆203的左侧面水平焊接有第二连接杆2011，第二连接杆2011上左右对称开有通孔207，通孔207内竖直设有升降杆208，两升降杆208底部之间的第二连接杆2011底部设有张力弹簧2010，张力弹簧2010的一端通过焊接的方式与的第二连接杆2011底部连接，张力弹簧2010的另一端连接有第三按钮2012，第三按钮2012与第一电机16有电路连接，两升降杆208底部之间水平焊接有连杆209，连接板205左端焊接有敲打块206，敲打块206与第三按钮2012上下对应。

还包括有防溢水管21和过滤网22，收集筒9接近管体1的侧面连接有防溢水管21，防溢水管21的一端与收集筒9上部通过焊接的方式连接，防溢水管21的另一端与收集筒9下部通过焊接的方式连接，防溢水管21与收集筒9内连通，防溢水管21与收集筒9上部连接的一端的收集筒9内侧面设有过滤网22。

开盖装置13包括有第二电机135、齿轮136、弧形齿条138、滑块1310、第二筒盖1311、第一按钮1312和第二按钮1313，收集筒9外上下对称开有弧形滑槽139，弧形滑槽139内滑动式地设有滑块1310，滑块1310均与弧形滑槽139滑动配合，上方滑块1310底部与下方滑块1310顶部之间连接有第二筒盖1311，两弧形滑槽139之间的收集筒9上开有弧形槽137，弧形槽137内的收集筒9上设有弧形齿条138，弧形齿条138与弧形槽137配合，弧形齿条138的右端与第二筒盖1311左侧面中部固定连接，收集筒9外左侧壁安装有第二电机135，第二电机135的输出轴上通过联轴器连接有齿轮136，齿轮136与弧形齿条138啮合，弧形齿条138下方的收集筒9上安装有第一按钮1312和第二按钮1313，第一按钮1312位于第二按钮1313的左方，第一按钮1312和第二按钮1313并位于下方弧形滑槽139的上方，第一按钮1312和第二按钮1313均与第二电机135有电路连接。

杂质阻挡装置14包括有第二网板143，收集筒9内设有第二网板143，第二网板143的左侧面与收集筒9内左侧面固定连接，第二网板143的右侧面与收集筒9内右侧面固定连接，第二网板143左高右低。

还包括有导流板23，收集筒9的外右侧面设有导流板23，导流板23的左侧面与收集筒9的外右侧面固定连接，导流板23左高右低，导流板23位于下方弧形滑槽139的下方。

工作原理：将本发明安装在离地面一米高的下水管上，即能够方便人们安装，且便于清理和维护。在下雨天时，楼顶的水通过水篦子从下水管流下，由于楼顶长期没有清理，在水篦子上会积压太多的杂质，下水管的下水量不足，可能导致楼顶积水的现象产生，此时人们去掉水篦子，楼顶的水通过下水管从管体1的顶端流入到管体1内，并通过引流板2流到第一网板6上，第一网板6顺时针转动，第一网板6顺时针转动将流入管体1内水的杂质推至出杂质管道7内，水继续通过第一网板6流入到管体1内的下部，第一网板6对流入管体1内的水进行过滤，推至出杂质管道7内的杂质并进入到收集筒9内的杂质阻挡装置14上，而进入到收集筒9内的杂质阻挡装置14上的杂质上的水又流入到收集筒9内底部，并从回流软管15流回到管体1的下部，即能够避免下水管和管体1堵塞的现象产生，进一步的避免了楼顶积水的现象产生。开启开盖装置13，通过清杂质口12对杂质阻挡装置14上的杂质进行清理，清理完成后，关闭开盖装置13。

因为还包括有第一电机16、第一皮带轮17、平皮带19、第二皮带轮18和水流感应装置20，管体1左侧壁安装有第一电机16，第一电机16的输出轴上通过联轴器连接有第一皮带轮17，第一转轴4的前端通过键连接的方式连接有第二皮带轮18，第二皮带轮18位于管体1外侧，第一皮带轮17和第二皮带轮18之间连接有平皮带19，管体1顶部安装有水流感应装置20，水流感应装置20包括有外壳体201、集水斗202、第一连接杆203、拉紧弹簧204、连接板205、敲打块206、升降杆208、连杆209、张力弹簧2010、第二连接杆2011和第三按钮2012，外壳体201与管体1顶部连接，外壳体201内上部连接有集水斗202，集水斗202底部左侧竖直连接有第一连接杆203，第一连接杆203的下端通过铰链连接有连接板205，连接板205顶部左侧与第一连接杆203右侧面中部之间连接有拉紧弹簧204，拉紧弹簧204的一端通过挂钩方式与连接板205连接，拉紧弹簧204的另一端通过挂钩方式与第一连接杆203连接，第一连接杆203的左侧面水平焊接有第二连接杆2011，第二连接杆2011上左右对称开有通孔207，通孔207内竖直设有升降杆208，两升降杆208底部之间的第二连接杆2011底部设有张力弹簧2010，张力弹簧2010的一端通过焊接的方式与的第二连接杆2011底部连接，张力弹簧2010的另一端连接有第三按钮2012，第三按钮2012与第一电机16有电路连接，两升降杆208底部之间水平焊接有连杆209，连接板205左端焊接有敲打块206，敲打块206与第三按钮2012上下对应，楼顶的水通过下水管从管体1的顶端再经集水斗202流入到管体1内，当流入管体1内的水中的杂质击打到连接板205时，连接板205的左端向上移动，进而带动敲打块206向上移动，当敲打块206敲打到第三按钮2012时，第一电机16顺时针转动，第一电机16带动第一皮带轮17顺时针转动，第一皮带轮17通过平皮带19带动第二皮带轮18顺时针转动，第二皮带轮18带动第一转轴4顺时针转动，第一转轴4带动第一网板6顺时针转动，第一网板6顺时针转动将流入管体1内水的杂质推至出杂质管道7内，如此使操作更加简便，且使第一网板6更好地将流入管体1内水的杂质推至出杂质管道7上。

因为还包括有防溢水管21和过滤网22，收集筒9接近管体1的侧面连接有防溢水管21，防溢水管21的一端与收集筒9上部通过焊接的方式连接，防溢水管21的另一端与收集筒9下部通过焊接的方式连接，防溢水管21与收集筒9内连通，防溢水管21与收集筒9上部连接的一端的收集筒9内侧面设有过滤网22，当收集筒9内的杂质过多时，收集筒9内的水通过与收集筒9上部的防溢水管21的一端流入到与收集筒9下部的防溢水管21一端流出到收集筒9内底部，并最终从回流软管15流出，如此能够避免收集筒9内的水流不出，进一步的防止了进入收集筒9内的杂质中的水溢出，过滤网22能够避免收集筒9内的杂质也流入防溢水管21。

因为开盖装置13包括有第二电机135、齿轮136、弧形齿条138、滑块1310、第二筒盖1311、第一按钮1312和第二按钮1313，收集筒9外上下对称开有弧形滑槽139，弧形滑槽139内滑动式地设有滑块1310，滑块1310均与弧形滑槽139滑动配合，上方滑块1310底部与下方滑块1310顶部之间连接有第二筒盖1311，两弧形滑槽139之间的收集筒9上开有弧形槽137，弧形槽137内的收集筒9上设有弧形齿条138，弧形齿条138与弧形槽137配合，弧形齿条138的右端与第二筒盖1311左侧面中部固定连接，收集筒9外左侧壁安装有第二电机135，第二电机135的输出轴上通过联轴器连接有齿轮136，齿轮136与弧形齿条138啮合，弧形齿条138下方的收集筒9上安装有第一按钮1312和第二按钮1313，第一按钮1312位于第二按钮1313的左方，第一按钮1312和第二按钮1313并位于下方弧形滑槽139的上方，第一按钮1312和第二按钮1313均与第二电机135有电路连接，按下第一按钮1312，第二电机135顺时针转动，第二电机135带动齿轮136顺时针转动，齿轮136带动弧形齿条138向左移动，进而带动第二筒盖1311向左移动，滑块1310在弧形滑槽139内向左滑动，当第二筒盖1311不再挡住清杂质口12时，松开第一按钮1312，第二电机135停止顺时针转动，即能够通过清杂质口12对盛杂质筒141上的杂质进行清理；按下第二按钮1313，第二电机135逆时针转动，第二电机135带动齿轮136逆时针转动，齿轮136带动弧形齿条138向右移动，进而带动第二筒盖1311向右移动，滑块1310在弧形滑槽139内向右滑动，当第二筒盖1311恢复原位时，松开第二按钮1313，第二电机135停止逆时针转动。

因为杂质阻挡装置14包括有第二网板143，收集筒9内设有第二网板143，第二网板143的左侧面与收集筒9内左侧面固定连接，第二网板143的右侧面与收集筒9内右侧面固定连接，第二网板143左高右低，推出至出杂质管道7内的杂质并进入到收集筒9内的第二网板143上，当要对第二网板143上的杂质清理时，将一个收集框放置在收集筒9的右下方，当第二筒盖1311不再挡住清杂质口12时，第二网板143上的杂质通过清杂质口12直接流入到放置在收集筒9的右下方的收集框内，即方便的对第二网板143上的杂质进行了清理，减小了劳动强度。

因为还包括有导流板23，收集筒9的外右侧面设有导流板23，导流板23的左侧面与收集筒9的外右侧面固定连接，导流板23左高右低，导流板23位于下方弧形滑槽139的下方，推至出杂质管道7内的杂质并进入到收集筒9内的第二网板143上，当要对第二网板143上的杂质清理时，将一个收集框放置在斜板的右下方，当第二筒盖1311不再挡住清杂质口12时，第二网板143上的杂质通过清杂质口12和导流板23流入到放置在导流板23右下方的收集框内，即更加方便的对第二网板143上的杂质进行了清理。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
