用于装配式建筑结构的节点连接装置的制作方法

本实用新型涉及装配式建筑技术领域，具体地指一种用于装配式建筑结构的节点连接装置。

背景技术：

装配式建筑是指用预制的构件在工地装配而成的建筑。这种建筑的优点是建造速度快，施工方便、受气候条件制约小，节约劳动力并可提高建筑质量。近年来，装配式建筑的施工方式，越来越受到广泛关注与应用。

如图7所示，现有技术中的预制构件在装配时，竖直构件1和水平构件4在互相连接安装时，其节点位置是水平构件4穿过竖直构件1的贯通孔，然后通过螺栓将这一节点固定安装，这种装配方式使得安装与拆卸均费时费力，而且需要预先在预制构件上打贯通孔。

技术实现要素：

本实用新型的目的在于克服上述不足，提供一种用于装配式建筑结构的节点连接装置，实现水平构件和竖直构件之间快速进行连接安装与拆卸，提高施工效率。

本实用新型为解决上述技术问题，所采用的技术方案是：一种用于装配式建筑结构的节点连接装置，它包括可以套装于竖直构件外表面的第一方形套管，所述第一方形套管四个侧面中的一个或多个侧面垂直固定连接有一个第二方形套管，所述第二方形套管用于套装于水平构件外表面；

所述第一方形套管和竖直构件侧面相对应位置均设有用于插入插销的插孔；所述第二方形套管和水平构件上表面均设有用于安装螺栓的第一螺孔。

优选地，所述插销为U型结构。

优选地，第一方形套管四个侧面分别与第二方形套管垂直焊接。

优选地，每个第二方形套管下底面与对应的第一方形套管侧面之间还焊接有加强筋。

优选地，所述第一方形套管和竖直构件侧面相对应位置均设有用于安装螺栓的第二螺孔。

本实用新型的有益效果：本实用新型首先将第一方形套管套装在竖直构件上，上下移动到所需要连接的节点位置处，然后通过插销插入插孔，从而将第一方形套管固定在竖直构件上；然后根据现场施工需要，将水平构件套入第二方形套管内，然后通过螺栓拧入第一螺孔中，将水平构件固定在第二方形套管上，从而最终实现水平构件和竖直构件之间的连接。本实用新型实现了水平构件和竖直构件之间快速进行连接安装与拆卸，提高了施工效率。

附图说明

图1 为一种用于装配式建筑结构的节点连接装置的结构示意图；

图2为另一种用于装配式建筑结构的节点连接装置的结构示意图；

图3为另一种用于装配式建筑结构的节点连接装置的结构示意图；

图4为另一种用于装配式建筑结构的节点连接装置的结构示意图；

图5为水平构件的结构示意图；

图6为竖直构件的结构示意图；

图7为现有技术中水平构件和竖直构件的连接结构示意图；

图中，竖直构件1、第一方形套管2、第二方形套管3、水平构件4、插销5、插孔6、第一螺孔7、加强筋8、第二螺孔9。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步的详细描述。

如图1至图6所示，一种用于装配式建筑结构的节点连接装置，它包括可以套装于竖直构件1外表面的第一方形套管2，所述第一方形套管2四个侧面中的一个或多个侧面垂直固定连接有一个第二方形套管3，所述第二方形套管3用于套装于水平构件4外表面；

所述第一方形套管2和竖直构件1侧面相对应位置均设有用于插入插销5的插孔6；所述第二方形套管3和水平构件4上表面均设有用于安装螺栓的第一螺孔7。

优选地，所述插销5为U型结构。这种U型结构使得插销5插入插孔6中不会发生晃动，更加稳固。

优选地，第一方形套管2四个侧面分别与第二方形套管3垂直焊接。这种焊接的固定方式更加容易操作。

优选地，每个第二方形套管3下底面与对应的第一方形套管2侧面之间还焊接有加强筋8。加强筋8可以加强第二方形套管的稳固程度，使得整个节点位置更加稳定、安全。

优选地，所述第一方形套管2和竖直构件1侧面相对应位置均设有用于安装螺栓的第二螺孔9。在实际操作中，单纯靠插销5插入插孔6来将第一方形套管2固定在竖直构件1上，可能不够稳定，这时就可以通过在第二螺孔9中安装螺栓来进一步固定稳固。

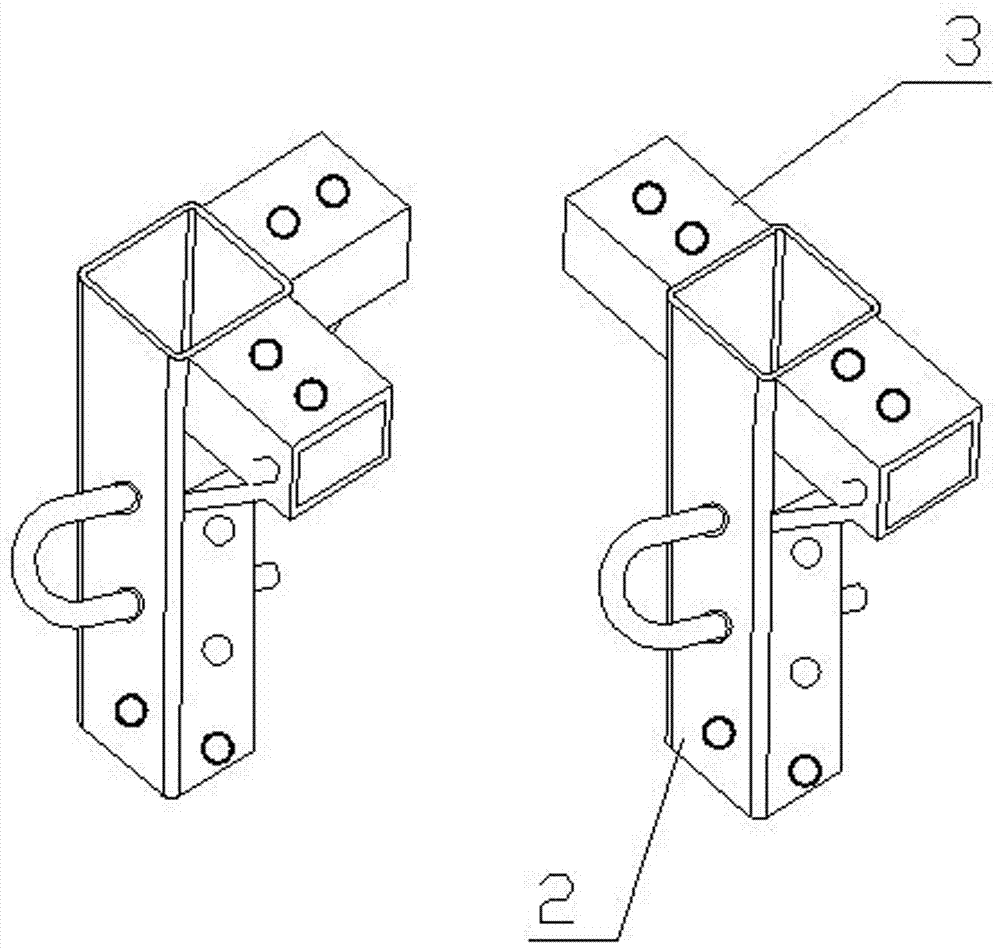

优选地，如图1所示，第一方形套管2四个侧面可以均固定连接有一个第二方形套管3，如图2所示，第一方形套管2四个侧面中有三个侧面均固定连接有一个第二方形套管3，如图3所示，第一方形套管2四个侧面中有二个侧面均固定连接有一个第二方形套管3，如图4所示，第一方形套管2四个侧面中有一个侧面固定连接有一个第二方形套管3；具体选择哪一种，可以根据安装节点所在的位置，这种设计使得安装更加灵活多变，也更加节省材料。

本实施例工作原理如下：首先将第一方形套管2套装在竖直构件1上，上下移动到所需要连接的节点位置处，然后通过插销5插入插孔6，在第二螺孔9中安装螺栓，从而将第一方形套管2固定在竖直构件1上；然后根据现场施工需要，将水平构件4套入第二方形套管3内，然后通过螺栓拧入第一螺孔7中，将水平构件4固定在第二方形套管3上，从而最终实现水平构件4和竖直构件1之间的连接。
