一种双向搅拌机的制作方法

本实用新型涉及机械技术领域，尤其是一种双向搅拌机。

背景技术：

传统搅拌机，其内部只有单个刀片单项转动，只能对制定的食材进行破碎，无法满足目前人们的实际需求。

技术实现要素：

本实用新型的目的在于提供一种双向搅拌机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种双向搅拌机，包括旅行杯，所述旅行杯的一端固定连接有杯座，杯座通过螺纹法兰与旅行杯转动连接，旅行杯的内部为空腔，空腔中固定安装有第一搅拌刀和第二搅拌刀，所述第一搅拌刀的一端固定连接有转轴，并通过转轴与第二搅拌刀固定连接，所述第二搅拌刀的一端与转轴连接处之间设有垫片，所述垫片嵌于第二搅拌刀一端的内壁凹槽中，第二搅拌刀的另一端固定安装有第一刀柄密封圈，所述第一刀柄密封圈嵌于第二搅拌刀另一端的内壁凹槽中，所述杯座的两端为贯通式，且杯座的一端固定安装有滚珠轴承，所述滚珠轴承铰接在杯座的一端的内壁凹槽中，杯座的另一端固定安装有杯座底盖，所述杯座底盖通过螺丝螺母与杯座固定连接，杯座底盖的一端固定安装有齿轮固定杆，齿轮固定杆上固定安装有第一齿轮组，所述第一齿轮组的一侧设有第一含油轴承和第二刀柄密封圈，所述第一含油轴承与第二刀柄密封圈嵌于杯座贯通式的内部凹槽中，杯座底盖的另一端设有刀头，所述刀头固定安装在刀座上，所述刀座固定安装在上大身的内部基座中，且刀座的一端固定连接有第二含油轴承，所述第二含油轴承与刀座的底部相吻合并锲合连接，所述上大身的一端设有凸起块，并通过凸起快与大身锲合连接，所述大身的两端设有凹型槽，且凹型槽与凸起块互相吻合，大身的另一端设有下大身，所述下大身的一端也设有凸起快，并通过凸起快与大身锲合连接，且下大身一端的外表面固定安装有装饰圈，所述装饰圈嵌于下大身外表面的凹槽中。

作为本实用新型进一步的方案：所述第一齿轮组由小齿轮、中心齿轮和环形齿轮组成。

作为本实用新型进一步的方案：所述大身的内部为空腔，空腔中固定安装有开关和电机，开关位于电机的上方，并通过电极连接件与电机电性连接，电机通过马达支架固定安装在大身的空腔内壁中。

作为本实用新型进一步的方案：所述开关的一端固定连接有连杆弹簧，连杆弹簧的一端与开关套接，另一端与开关连杆固定连接，开关连杆的一侧设有第二齿轮组，第二齿轮组与第一齿轮组的组成部件相同，即由小齿轮、中心齿轮和环形齿轮组成，且第二齿轮组通过齿轮固定杆固定安装在第三含油轴承上。

作为本实用新型进一步的方案：所述第二齿轮组的中心齿轮和环形齿轮之间设有第三含油轴承，第三含油轴承嵌于环形齿轮的内部凹槽中。

作为本实用新型进一步的方案：所述下大身的另一端设有底盖，底盖通过锲型块与下大身锲合连接，且底盖的一端设有吸盘脚，吸盘脚通过螺丝螺母固定安装在底盖一端的基座凹槽中。

与现有技术相比，本实用新型有益效果：

本双向搅拌机，通过设置的第一搅拌刀和第二搅拌刀，两组搅拌刀体现了两组不同的方向，形成了正反两组破碎结构，能够更好的将各类食材进行破碎，可使用于榨汁机上和食物处理器上。

附图说明

图1为本实用新型的整体示意图；

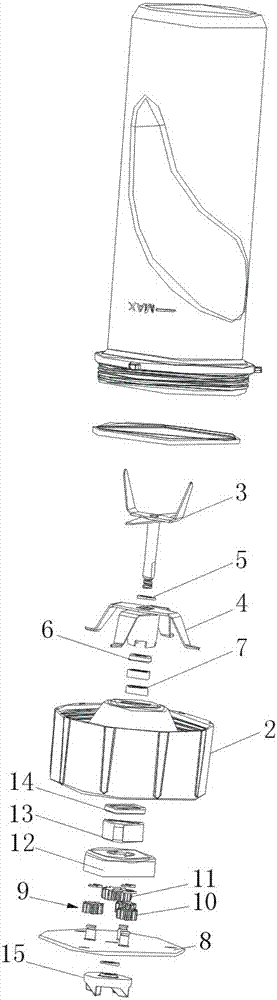

图2为本实用新型搅拌刀连接结构分解示意图；

图3为本实用新型大身连接结构分解示意图。

图中：1旅行杯、2杯座、3第一搅拌刀、4第二搅拌刀、5垫片、6第一刀柄密封圈、7滚珠轴承、8杯座底盖、9第一齿轮组、10小齿轮、11中心齿轮、12环形齿轮、13第一含油轴承、14第二刀柄密封圈、15刀头、16刀座、17上大身、18第二含油轴承、19大身、20下大身、21装饰圈、22开关、23电机、24马达支架、25连杆弹簧、26开关连杆、27第二齿轮组、28第三含油轴承、29底盖、30吸盘脚。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型实施例中，一种双向搅拌机，包括旅行杯1，旅行杯1的一端固定连接有杯座2，杯座2通过螺纹法兰与旅行杯1转动连接，旅行杯1的内部为空腔，空腔中固定安装有第一搅拌刀3和第二搅拌刀4，第一搅拌刀3的一端固定连接有转轴，并通过转轴与第二搅拌刀4固定连接，第二搅拌刀4的一端与转轴连接处之间设有垫片5，垫片5嵌于第二搅拌刀4一端的内壁凹槽中，第二搅拌刀4的另一端固定安装有第一刀柄密封圈6，第一刀柄密封圈6嵌于第二搅拌刀4另一端的内壁凹槽中，杯座2的两端为贯通式，且杯座2的一端固定安装有滚珠轴承7，滚珠轴承7铰接在杯座2的一端的内壁凹槽中，杯座2的另一端固定安装有杯座底盖8，杯座底盖8通过螺丝螺母与杯座2固定连接，杯座底盖8的一端固定安装有齿轮固定杆，齿轮固定杆上固定安装有第一齿轮组9，第一齿轮组9由小齿轮10、中心齿轮11和环形齿轮12组成，第一齿轮组9的一侧设有第一含油轴承13和第二刀柄密封圈14，第一含油轴承13与第二刀柄密封圈14嵌于杯座2贯通式的内部凹槽中，杯座底盖8的另一端设有刀头15，刀头15固定安装在刀座16上，刀座16固定安装在上大身17的内部基座中，且刀座16的一端固定连接有第二含油轴承18，第二含油轴承18与刀座16的底部相吻合并锲合连接，上大身17的一端设有凸起块，并通过凸起快与大身19锲合连接，大身19的两端设有凹型槽，且凹型槽与凸起块互相吻合，大身19的内部为空腔，空腔中固定安装有开关22和电机23，开关22位于电机23的上方，并通过电极连接件与电机23电性连接，电机23通过马达支架24固定安装在大身19的空腔内壁中，开关22的一端固定连接有连杆弹簧25，连杆弹簧25的一端与开关22套接，另一端与开关连杆26固定连接，开关连杆26的一侧设有第二齿轮组27，第二齿轮组27与第一齿轮组9的组成部件相同，即由小齿轮10、中心齿轮11和环形齿轮12组成，且第二齿轮组27通过齿轮固定杆固定安装在第三含油轴承28上，且第二齿轮组的中心齿轮11和环形齿轮12之间设有第三含油轴承28，第三含油轴承28嵌于环形齿轮12的内部凹槽中，大身19的另一端设有下大身20，下大身20的一端也设有凸起快，并通过凸起快与大身19锲合连接，且下大身20一端的外表面固定安装有装饰圈21，装饰圈21嵌于下大身20外表面的凹槽中，下大身19的另一端设有底盖29，底盖29通过锲型块与下大身20锲合连接，且底盖29的一端设有吸盘脚30，吸盘脚30通过螺丝螺母固定安装在底盖29一端的基座凹槽中。

本双向搅拌机，利用第一搅拌刀3、第二搅拌刀4、垫片5、第一刀柄密封圈6、滚珠轴承7、杯座底盖8、齿轮组9、小齿轮10、中心齿轮11、环形齿轮12、含油轴承13、第二刀柄密封圈14和刀头15，形成的行星轮结构体现了刀片的正反转，突破了传统单个刀片的单项转动，能够更好的多食材与食物进行破碎处理。

本双向搅拌机，通过设置的第一搅拌刀3和第二搅拌刀4，两组搅拌刀体现了两组不同的方向，形成了正反两组破碎结构，能够更好的将各类食材进行破碎，可使用于榨汁机上，食物处理器上。

综上：本双向搅拌机，结构明确，操作便捷，可适用于榨汁机或食物处理器上，充分达到人们对食材破碎的要求。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
