一种内六角螺栓力矩工装的制作方法

本实用新型涉及一种GIS产品中内六角螺栓紧固用的力矩工装，用于ZF21-126、ZF21A-126、ZF34-252 GIS中连接导体的内六角螺栓打力矩。

背景技术：

GIS产品导体都是封闭在壳体内部，空间狭小，设计为了节省成本大多导体都是异型铸造，连接导体的内六角螺栓通用的工具无法实现打力矩的功能，由于GIS产品在带电运行中电动力的作用使连接导体的螺栓松动，导致电力线路容易发生电力安全事故。

技术实现要素：

本实用新型所要解决的问题是能使GIS产品在安装过程中对内六角螺栓实现打力矩。

为了解决上述问题，本实用新型提供了一种内六角螺栓力矩工装，其特征在于，包括主体，主体上开有水平设置的内六角通孔，主体上设有六棱柱。

优选地，所述内六角通孔的下表面的两端为向下延伸的圆弧面。

通用工具无法实现打力矩时，通过此工装与内六角扳手连接后，再用标准的力矩扳手套在此工装上打力矩，对于空间狭小的GIS产品内部的内六角螺钉，全部能够实现技术要求的各种力矩值。

与现有技术相比，本实用新型的有益效果在于：

1、本实用新型装配工装，实现了GIS产品内部内六角螺栓打力矩的功能，而且操作方便，又提高了供电可靠性。

2、工装内六角孔可以在L扳手的水平杆上任意滑动。

3、通过工装，力矩扳手可以实现多角度打力矩。

4、增加加长杆可以实现在壳内打力矩。

附图说明

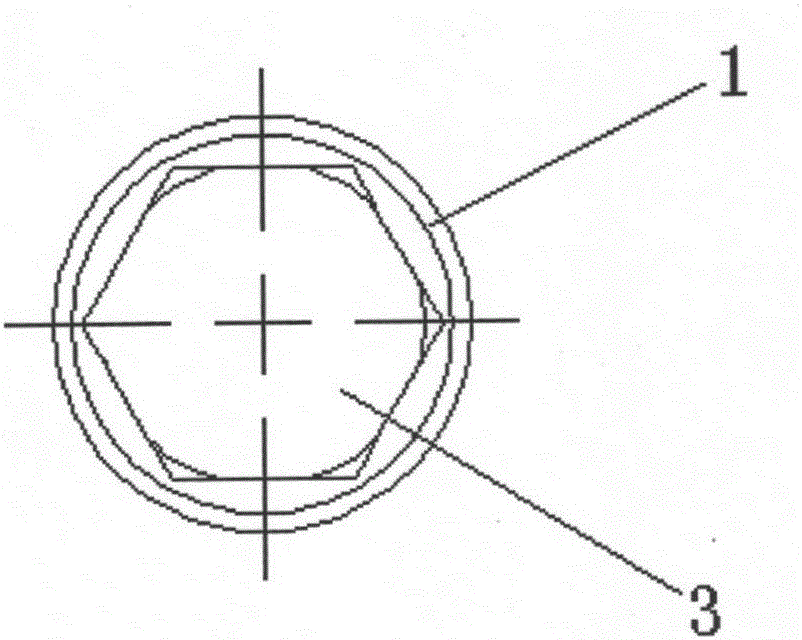

图1为本实用新型提供的一种内六角螺栓力矩工装的主视图；

图2为图1的俯视图；

图3为图1的侧视图的剖视图；

图4为本实用新型使用时的示意图。

具体实施方式

为使本实用新型更明显易懂，兹以优选实施例，并配合附图作详细说明如下。

实施例

如图1-3所示，为本实用新型提供的一种内六角螺栓力矩工装的结构示意图，其包括主体1，主体1上开一个水平设置的内六角通孔2，该内六角通孔2与L型六角扳手4相配合；主体1上设有六棱柱3，该六棱柱3与内六角扳手相配合。所述内六角通孔2的下表面的两端为向下延伸的圆弧面2-1)。

使用时，如图4所示，将L型六角扳手4的一端插入内六角通孔2，L型六角扳手4的另一端在工作时，可依据产品内部空间的情况调整工装在L型六角扳手4上的位置，并采用内六角扳手扳动六棱柱3，以达到扳动L型六角扳手4的目的。
