一种滤膜编码装置的制作方法

本实用新型主要涉及大气环境科学、环境监测技术领域，尤其涉及一种滤膜编码装置。

背景技术：

颗粒物采样器通过不同的粒径冲压头，将大气颗粒物进行分级，并采集到不同材质的滤膜上，以方便后期的颗粒物浓度和成分分析，滤膜需要由实验室的工作人员手工编号和反复称重，如果需要采集和称量大量的样品，将是一项耗时费力的工作。

技术实现要素：

本实用新型提供一种滤膜编码装置，对滤膜边缘进行快速冲压，

为了达到上述目的，本实用新型采用以下技术方案：本实用新型包括：冲压头、上夹板、下夹板、切割台以及滤膜安装座，所述滤膜安装座位于切割台的侧面，所述滤膜安装座的上、下方分别设置有上夹板、下夹板；所述冲压头位于切割台上方，所述冲压头安装于切割臂上，所述切割臂安装于气缸上；所述上夹板安装于上伸缩旋转气缸的旋转轴上；所述下夹板位于上夹板的正下方，所述下夹板与下旋转电机连接。

优选的，还设置有导轨，所述导轨上活动安装有下安装板，所述下安装板上表面安装有定位立柱。

优选的，所述导轨上设置有限位传感器。

优选的，所述下旋转电机安装于下安装板底部，所述下旋转电机的旋转轴穿过下安装板后与下夹板连接。

优选的，所述定位立柱设置有至少三个，所述定位立柱均匀的分布于下夹板的外周。

优选的，所述滤膜安装座上开设有与定位立柱相对应的通孔。

优选的，所述切割臂的侧面设置有上安装板，所述上安装板位于滤膜安装座的正上方，所述上安装板的底部安装有送风装置。

优选的，所述上伸缩旋转气缸的旋转轴穿过上安装板后与上夹板连接。

优选的，所述切割台安装于中空箱体内，所述中空箱体与废料回收管道连通。

优选的，还设置有控制柜，所述控制柜与上伸缩旋转气缸、下旋转电机、气缸电连接。

本实用新型的有益效果：本实用新型实现对滤膜的定位、切割编码以及废料回收，速度快、效率高，确切的说是通过均匀分布的定位立柱将滤膜限定于定位立柱之间，利用送风装置给予滤膜不同方向的风使其向理论的中心位置偏移实现位置调整的作用；利用上伸缩旋转气缸和下旋转电机分别驱动上夹板和下夹板进行旋转，带动滤膜的旋转，在滤膜旋转过程中，切割臂的上下运动，带动冲压头对位于切割台上的滤膜进行冲压切割；切割的废料在吸气泵给的风力作用下经中空箱体、废料回收管道后被回收。

附图说明

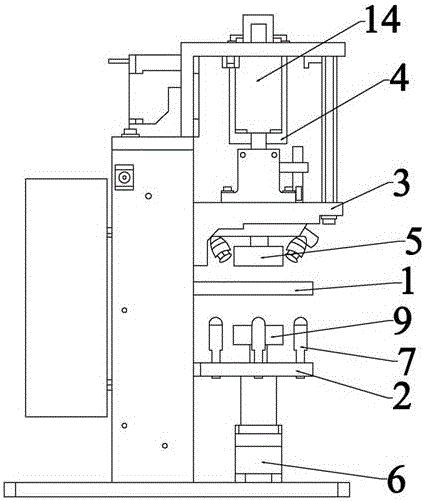

图1为本实用新型的结构示意图，确切的说是左视图；

图2为本实用新型的右视图；

图3为本专利申请中冲压头与切割台的结构关系示意图；

图4为本专利申请关于滤膜安装座的俯视图；

图中，1、滤膜安装座；2、下安装板；3、上安装板；4、气缸；5、上夹板；6、下旋转电机；7、定位立柱；8、切割台；9、下夹板；10、控制柜；11、废料回收管道；12、切割臂；13、导轨；14、上伸缩旋转气缸；15、限位传感器；16、送风装置；17、中空箱体；18、冲压头；101、通孔；102、贯穿孔。

具体实施方式

由图1、图2和图3所示可知，本实用新型包括有：冲压头18、上夹板5、下夹板9、切割台8、滤膜安装座1以及导轨13，所述下安装板2上表面安装有定位立柱7，所述滤膜安装座1位于切割台8的侧面，所述滤膜安装座1的上、下方分别设置有上夹板5、下夹板9；

所述上伸缩旋转气缸14的输出轴穿过上安装板3后与上夹板5连接，所述上伸缩旋转气缸14工作带动上夹板5在滤膜安装座1上方进行上下运动和旋转运动；所述上安装板3底部安装有送风装置16，所述送风装置16的风口指向与滤膜的标准中心点，当滤膜在滤膜安装座1的位置有偏移时，送风装置16给予滤膜上表面的外力带动滤膜发生平移，直至滤膜的中心位置与滤膜安装座1的中心位置相重合；

所述下夹板9位于上夹板5的正下方，所述下旋转电机6安装于下安装板2底部，所述下旋转电机6的旋转轴穿过下安装板2后与下夹板9与连接，利用下旋转电机6工作，下夹板9的旋转；所述下安装板2安装于导轨13上，下安装板2沿着导轨13进行上下往返运动，带动上夹板5以及下旋转电机6上下运动；

所述下安装板2上还设置有五个定位立柱7，所述定位立柱7均匀的分布于下夹板9的外周；

有图4所示可知，所述滤膜安装座1上设置有一贯穿孔102，下夹板9可以置入该贯穿孔102内，实现滤膜与下夹板9的接触，所述滤膜安装座1上设置有与定位立柱7相对应的通孔101，通孔101构成的圆面积大于滤膜的圆面积，位于滤膜下安装板2向上运动时，定位立柱7穿过该通孔后将滤膜对滤膜进行定位作用，防止滤膜在旋转过程中发生偏移。

所述冲压头18位于切割台8上方，所述冲压头18安装于切割臂12上，所述切割臂12位于上安装板3的侧面，所述切割臂12安装于气缸4上，气缸4驱动切割臂12上下运动，使冲压头18上下运动切割滤膜；

优选的，所述导轨13上设置有限位传感器15，用于探测下安装板2的位置信息，防止下安装板2与导轨13端部其他零部件的撞击。

优选的，所述切割台8安装于中空箱体17内，所述中空箱体17与废料回收管道11连通，所述废料回收管道的另一端与吸气泵连接，用于。

优选的，还设置有控制柜10，所述控制柜10与上伸缩旋转气缸14、下旋转电机6、气缸4以及限位传感器15电连接，实现自动化控制。

上述实施例仅例示性说明本专利申请的原理及其功效，而非用于限制本专利申请。任何熟悉此技术的人士皆可在不违背本专利申请的精神及范畴下，对上述实施例进行修饰或改变。因此，举凡所属技术领域中具有通常知识者在未脱离本专利申请所揭示的精神与技术思想下所完成的一切等效修饰或改变，仍应由本专利请的权利要求所涵盖。
