电池盖防震动掉落装置的制作方法

本实用新型涉及一种电子门锁，具体涉及一种电池盖防震动掉落装置。

背景技术：

电子门锁是门锁中的一种，电子门锁是通过电子控制电路控制锁具上锁和解锁，解锁方通常分为密码、指纹、芯片卡等。电子门锁包括前面板、锁体和后面板组成，前面板上设有指纹窗、用于输入密码的数字键以及液晶显示屏，前面板外部设有能上下滑动的滑盖，用来保护指纹窗、数字键以及液晶显示屏。后面板上设有电池盒，电池盒内安装有干电池，电池盒外扣合电池盖。现有的电子门锁在使用时存在以下技术缺陷：由于经常开关门，有时会产生较大的震动，造成电池盖卡扣松脱，电池盖易脱落，使得电池盒内的干电池掉出，当门锁上后无法从外面打开门锁，给用户带来不便。

技术实现要素：

为了解决现有的电子门锁上的电池盖易脱落的问题，本实用新型提供一种电池盖防震动掉落装置，该电池盖防震动掉落装置设置了防电池盖松脱的顶杆结构，以防止门体受到震动时电池盖松脱，避免电池盒内的干电池掉出，安全可靠，不会给用户带来麻烦。

本实用新型的技术方案是：该电池盖防震动掉落装置包括后面板，所述后面板上连接有电池盖，所述电池盖与后面板相卡接并能相对滑动，所述后面板上设有垂直电池盖的阶梯孔，阶梯孔内依次安装有顶杆及弹簧，弹簧外设有紧固件，所述顶杆能够伸出阶梯孔外，顶杆的伸出端为球冠状，所述电池盖上设有凹坑，电池盖完全扣合后，顶杆的伸出端能够卡入凹坑内。

所述紧固件包括压块及螺钉，螺钉穿过压块并与阶梯孔之间螺纹连接。

所述电池盖上固定有限位块，后面板上设有限位槽，所述限位块能够伸入到限位槽内并与限位槽的内壁相抵触。

所述限位块通过限位固定螺钉与电池盖相连接。

本实用新型具有如下有益效果：由于采取上述技术方案，当电池盖完全扣合后，顶杆在弹簧的作用下卡入电池盖上的凹坑内，顶杆起到了定位作用，门体受到震动时电池盖不会松脱，电池盒内的干电池也不会掉出，安全可靠，不会给用户带来麻烦。当需要更换电池时，用力向上推动电池盖，挤压顶杆并使弹簧压缩，顶杆缩入到阶梯孔内，电池盖打开；更换电池后，扣好电池盖，顶杆在弹簧作用下自动卡入电池盖上的凹坑内，结构简单，能够有效防止电池盖因震动而掉落。

附图说明

附图1是本实用新型的结构剖视图。

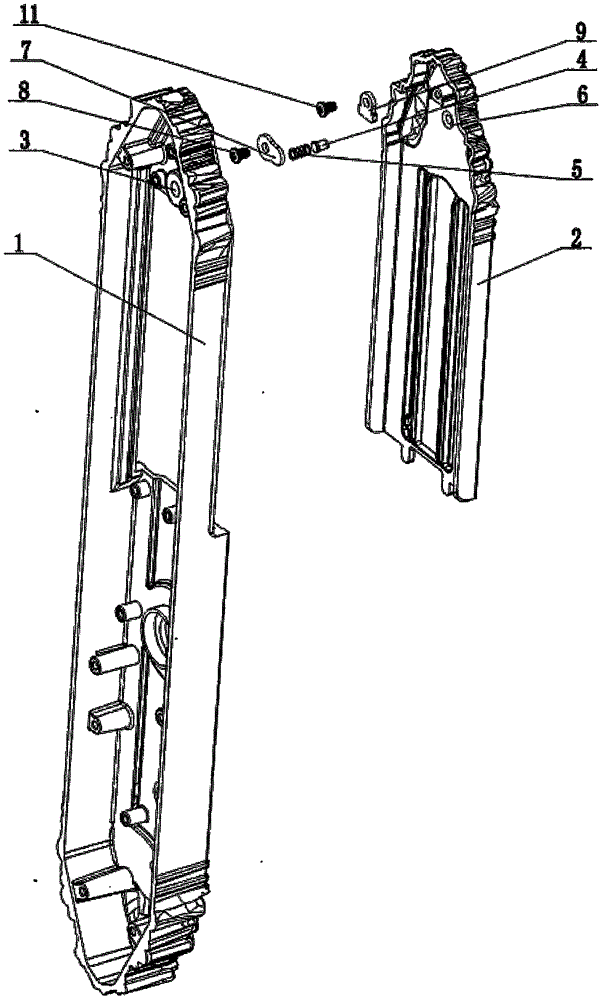

附图2是本实用新型的立体分解图。

图中1-后面板，2-电池盖，3-阶梯孔，4-顶杆，5-弹簧，6-凹坑，7-压块，8-螺钉，9-限位块，10-限位槽，11-限位固定螺钉。

具体实施方式

下面结合附图对本实用新型作进一步说明：

由图1～图2所示，该电池盖防震动掉落装置，包括后面板1，所述后面板1上连接有电池盖2，所述电池盖2与后面板1相卡接并能相对滑动，所述后面板1上设有垂直电池盖2的阶梯孔3，阶梯孔3内依次安装有顶杆4及弹簧5，弹簧5外设有紧固件，所述顶杆4能够伸出阶梯孔3外，顶杆4的伸出端为球冠状，所述电池盖2上设有凹坑6，电池盖2完全扣合后，顶杆4的伸出端能够卡入凹坑6内。由于采取上述技术方案，当电池盖2完全扣合后，顶杆4在弹簧5的作用下卡入电池盖2上的凹坑6内，顶杆4起到了定位作用，门体受到震动时电池盖2不会松脱，电池盒内的干电池也不会掉出，安全可靠，不会给用户带来麻烦。当需要更换电池时，用力向上推动电池盖2，挤压顶杆4并使弹簧5压缩，顶杆4缩入到阶梯孔3内，电池盖2打开；更换电池后，扣好电池盖2，顶杆4在弹簧5作用下自动卡入电池盖2上的凹坑6内，结构简单，能够有效防止电池盖2因震动而掉落。

所述紧固件包括压块7及螺钉8，螺钉8穿过压块7并与阶梯孔3之间螺纹连接。结构简单，装配方便。

所述电池盖2上固定有限位块9，后面板1上设有限位槽10，所述限位块9能够伸入到限位槽10内并与限位槽10的内壁相抵触。限位块9与限位槽10配合，电池盖2装入后的位置能使顶杆4完全进入到凹坑6内。

所述限位块9通过限位固定螺钉11与电池盖2相连接。便于装配和调节。
