一种蚊钉枪的制作方法

本实用新型涉及一种击打工具，尤其是一种蚊钉枪，属于钉枪工具技术领域。

背景技术：

射钉枪以压缩空气为动力，通过压缩空气带动的撞针完成钉子等紧固件的击打，其典型结构可以参见中国专利文献，例如申请号为201010513172.0的专利。据申请人了解，现有射钉枪在作业时存在卡钉问题，尤其是称为蚊钉枪的小型射钉枪，卡钉发生频率更高。而由于制造、装配精度等因素，造成钉在被打出之前不在理想位置上，是导致卡钉的主要原因。

因为现有蚊钉枪在钉匣的出钉口附近缺乏适当的引导结构，无法避免钉子在被推出过程钉头（即钉子后部）向钉匣侧下沉，且无将钉头扶正的进一步措施，结果撞针击打时很容易错位滑至推出部分的钉上侧，导致卡钉，不仅需经常清理被卡的钉子，而且卡钉容易损伤被打击工作面，造成不必要的损失。通过提高制造及装配精度虽可以缓解卡钉现象，但将明显增加成本。

技术实现要素：

本实用新型的目的在于：针对上述现有技术存在的不足之处，通过结构改进，提出一种可以有效避免卡钉的蚊钉枪。

为了达到以上目的，本实用新型蚊钉枪的基本技术方案为：包括安装在壳体的气缸体以及位于气缸体一端的枪嘴，所述枪嘴的一侧装有钉匣，所述钉匣的出钉口与枪嘴中的输钉滑轨一侧连通，所述气缸体内的活塞伸出端装有沿垂向滑轨运动的撞针，其特征在于：所述出钉口的两侧沿输钉方向间隔分布有间距大于钉头宽度的扩展槽，所述扩展槽垂直于出顶方向的前面临近输钉滑轨的一端具有朝出钉方向倾斜的坡面。

这样，在撞针朝出钉方向击打推出来自钉匣的钉子时，一旦钉头具有朝钉匣下沉的趋势，就会在推出过程中与出钉口两侧的坡面接触，因此会被倾斜坡面产生的朝上分力扶正归位，从而有效避免卡钉。

附图说明

下面结合附图对本实用新型作进一步的说明。

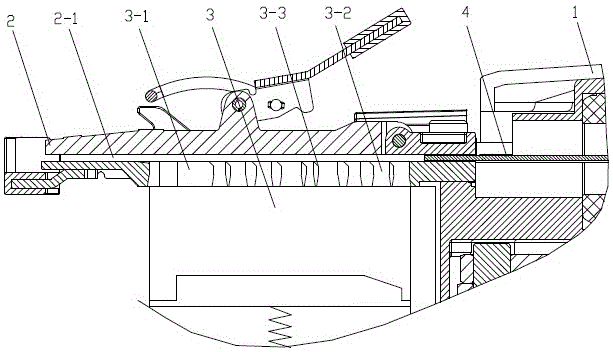

图1为本实用新型实施例一的结构示意图。

图2为图1无钉时的局部放大结构示意图。

图3为图1的B-B剖视放大结构示意图。

图4为图1中输钉滑轨和出钉口的截面放大结构示意图。

具体实施方式

实施例一

本实施了的蚊钉枪如图1、图2所示，壳体1内装有气缸体，一侧延伸出枪嘴2，枪嘴2的一侧装有钉匣3。钉匣3的出钉口3-1与枪嘴2中的输钉滑轨2-1一侧连通，气缸体内的活塞伸出端装有沿垂向滑轨运动的撞针4。出钉口3-1的两侧间隔W分布有间距大于钉头5宽度w的扩展槽3-2，扩展槽3-2垂直于出顶方向的前面临近输钉滑轨的一端具有朝出钉方向倾斜的坡面3-3。坡面3-3的具体形状除斜面之外，也可以是圆弧面或其它曲面，并且临近枪嘴出口端的坡面倾斜角度小于远离枪嘴出口端的坡面倾斜角度，这样扶正效果更好。 本实施例钉枪的动力可以是直流电池、交流电、瓦斯或空压机等。

由于在钉匣的出钉口增设了斜坡结构，因此能确保钉子在被推出过程中钉头受到向上的分力，防止钉头向钉匣侧下沉，即使出现下沉趋势也能及时被扶正，有效避免钉头被卡在钉匣出钉口侧，最终杜绝了撞针爬上已推出部分的钉的上侧而卡钉。此外，具有扶正钉子作用的斜坡降低了对零部件制造、装配精度的要求，因此大大降低产品的制造成本。
