一种造纸机刮刀装置的制作方法

本实用新型涉及造纸机械领域，具体涉及一种造纸机刮刀装置。

背景技术：

人们在日常生活中对纸张的需求量逐渐增大，而且对纸张质量的要求也日益增高，这就必然给造纸行业带来了质与量双重方面的提升空间。

在造纸过程中，与纸张和毛毯接触的所有辊子表面都需要保持清洁。因此，需要使用刮刀片来保持辊子表面清洁无残留。每只烘缸都有一个刮刀，用来保持烘缸表面的清洁，铲除污垢和灰尘。在烘缸工作时刮刀与之进行相反方向的运动，并铲除烘缸表面的污垢。但是，在实际生产中，纸张烘干过程中，断纸率非常高，增加了非正常停机次数，且机器在使用一段时间后刮刀片会磨损严重，制造和维修极为不便。

技术实现要素：

本实用新型的目的在于克服现有技术中的缺陷，设计一种可重复使用、制造和维修方便的刮刀装置，而且能够及时将杂物通过除尘装置排出。

为实现上述目的，本实用新型所采用的技术方案是：一种造纸机刮刀装置，包括刮刀片、刮刀夹、安装座和安装轴，用于清除烘缸表面的杂物，其特征在于，所述刮刀片和刮刀夹设于所述安装座上，所述安装轴设于安装座的一侧，所述刮刀片上设有平键槽型的安装孔，所述刮刀片与所述刮刀夹通过螺栓穿过所述平键槽型的安装孔进行可拆卸连接，在刮刀片与烘缸接触位置的上方设有除尘装置，所述除尘装置连接一吸尘器。

优选地，所述平键槽型安装孔在同一水平面，并且安装孔的数量至少为5-30个。

优选地，所述平键槽型安装孔的数量为20个。

优选地，所述除尘装置的横截面积为倒喇叭口型。

本实用新型的优点和有益效果在于： 本实用新型通过在刮刀片上设计平键槽型的安装孔，开始使用时螺栓安装在平键槽型靠近刮刀片外端的半圆形部分，刮刀片磨损后，根据实际需要向后挪动螺栓安装的位置，可以多次重复使用刮刀片，减少了成本，便于维修。由于在刮刀和烘缸接触位置的正上方设置了除尘装置，这样能够及时将灰尘等杂物排出，不影响正常工作。

附图说明

图1是本实用新型造纸机刮刀装置装置和烘缸的结构示意图；

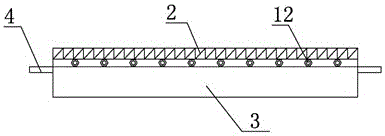

图2是刮刀的结构示意图；

图3是刮刀片的结构示意图；

图中：1、刮刀片；2、刮刀夹；3、安装座；4、安装轴；5、除尘装置；6、烘缸；11、安装孔；12、螺栓。

具体实施方式

下面结合附图和实施例，对本实用新型的具体实施方式作进一步描述。以下实施例仅用于更加清楚地说明本实用新型的技术方案，而不能以此来限制本实用新型的保护范围。

实施例1

如附图1-图3所示：本实施例提供一种造纸机刮刀装置，包括刮刀片1、刮刀夹2、安装座3和安装轴4，所述刮刀片1和刮刀夹2设于所述安装座3上，所述安装轴4设于安装座3的一侧，所述刮刀片1上设有平键槽型的安装孔11，所述刮刀片1与所述刮刀夹2通过螺栓12穿过所述平键槽型的安装孔11进行可拆卸连接。所述平键槽型安装孔11在同一水平面，并且安装孔11的数量至少为5个，对应的螺栓12的数量也是5个。开始使用时螺栓12安装在平键槽型靠近刮刀片1外端的半圆形部分，刮刀片1磨损后，根据实际需要向后挪动螺栓12安装的位置。在刮刀片1与烘缸6接触位置的上方设有除尘装置5，所述除尘装置连接一吸尘器。所述除尘装置5的横截面积为倒喇叭口型。

实施例2

本实施例提供一种造纸机刮刀装置，包括刮刀片1、刮刀夹2、安装座3和安装轴4，所述刮刀片1和刮刀夹2设于所述安装座3上，所述安装轴4设于安装座3的一侧，所述刮刀片1上设有平键槽型的安装孔11，所述刮刀片1与所述刮刀夹2通过螺栓12穿过所述平键槽型的安装孔11进行可拆卸连接。所述平键槽型安装孔11在同一水平面，并且安装孔11的数量至少为10个，对应的螺栓12的数量也是10个。在刮刀片1与烘缸6接触位置的上方设有除尘装置5，所述除尘装置连接一吸尘器。所述除尘装置5的横截面积为倒喇叭口型。

实施例3

本实施例提供一种造纸机刮刀装置，包括刮刀片1、刮刀夹2、安装座3和安装轴4，所述刮刀片1和刮刀夹2设于所述安装座3上，所述安装轴4设于安装座3的一侧，所述刮刀片1上设有平键槽型的安装孔11，所述刮刀片1与所述刮刀夹2通过螺栓12穿过所述平键槽型的安装孔11进行可拆卸连接。所述平键槽型安装孔11在同一水平面，并且安装孔11的数量至少为15个，对应的螺栓12的数量也是15个。在刮刀片1与烘缸6接触位置的上方设有除尘装置5，所述除尘装置连接一吸尘器。所述除尘装置5的横截面积为倒喇叭口型。

实施例4

本实施例提供一种造纸机刮刀装置，包括刮刀片1、刮刀夹2、安装座3和安装轴4，所述刮刀片1和刮刀夹2设于所述安装座3上，所述安装轴4设于安装座3的一侧，所述刮刀片1上设有平键槽型的安装孔11，所述刮刀片1与所述刮刀夹2通过螺栓12穿过所述平键槽型的安装孔11进行可拆卸连接。所述平键槽型安装孔11在同一水平面，并且安装孔11的数量至少为20个，对应的螺栓12的数量也是20个。在刮刀片1与烘缸6接触位置的上方设有除尘装置5，所述除尘装置连接一吸尘器。所述除尘装置5的横截面积为倒喇叭口型。

实施例5

本实施例提供一种造纸机刮刀装置，包括刮刀片1、刮刀夹2、安装座3和安装轴4，所述刮刀片1和刮刀夹2设于所述安装座3上，所述安装轴4设于安装座3的一侧，所述刮刀片1上设有平键槽型的安装孔11，所述刮刀片1与所述刮刀夹2通过螺栓12穿过所述平键槽型的安装孔11进行可拆卸连接。所述平键槽型安装孔11在同一水平面，并且安装孔11的数量至少为25个，对应的螺栓12的数量也是25个。在刮刀片1与烘缸6接触位置的上方设有除尘装置5，所述除尘装置连接一吸尘器。所述除尘装置5的横截面积为倒喇叭口型。

实施例6

本实施例提供一种造纸机刮刀装置，包括刮刀片1、刮刀夹2、安装座3和安装轴4，所述刮刀片1和刮刀夹2设于所述安装座3上，所述安装轴4设于安装座3的一侧，所述刮刀片1上设有平键槽型的安装孔11，所述刮刀片1与所述刮刀夹2通过螺栓12穿过所述平键槽型的安装孔11进行可拆卸连接。所述平键槽型安装孔11在同一水平面，并且安装孔11的数量至少为30个，对应的螺栓12的数量也是30个。开始使用时螺栓12安装在平键槽型靠近刮刀片1外端的半圆形部分，刮刀片1磨损后，根据实际需要向后挪动螺栓12安装的位置。在刮刀片1与烘缸6接触位置的上方设有除尘装置5，所述除尘装置连接一吸尘器。所述除尘装置5的横截面积为倒喇叭口型。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
