贴式片LED灯散热结构的制作方法

本发明涉及LED照明技术领域, 具体涉及一种贴式片LED灯散热结构。

背景技术：

发光二极管(Light Emitting Diode，缩略词为LED)在工作时，会有80%左右的电能转化成了热能，20%的电能转化为光能，LED芯片在工作时，他本身的环境温度与出光率成反比关系，温度越高，出光率越低，当温度达到LED芯片最高使用温度时，LED会坏掉。温度对LED的寿命，光衰，色温偏移都有直接关系，所以LED的散热非常必要。

采用贴片式LED为发光元件的贴式片LED灯，通常阵列多个贴片式LED，现有的散热器采用散热片一类的结构，针对贴式片LED灯的整体进行降温，使得热量先在贴式片LED灯内聚集，而后才被散热器带出，散热效能低下。

技术实现要素：

本发明意在提供一种贴式片LED灯散热结构，以解决现有的散热结构针对贴式片LED灯进行降温，散热效能低下的技术问题。

本发明的贴式片LED灯散热结构,包括外套在贴片式LED上的防水膜,以及外套在防水膜外的罩膜，所述防水膜与所述罩膜之间留有空隙，所述罩膜处于LED顶面的部分上开有透水孔，所述罩膜处于LED端面的部分上设有弹性存水部，所述防水膜处于LED端面上的部分与所述弹性存水部之间形成囊状空间；所述弹性存水部外设有拐角处转动连接在固定转轴上的摆杆，所述摆杆的侧面与所述罩膜相抵；所述摆杆包括第一摆臂和第二摆臂，第一摆臂的侧面与所述弹性存水部相抵，第二摆臂的侧面与该侧弹性存水部以外的罩膜相抵。

本方案的工作原理为：在贴式片LED灯上安装贴片式LED时，使得弹性存水部朝向地面，当贴式片LED灯在户外使用时，露水或雨水会通过罩膜上的透水孔进入罩膜和防水膜之间的空隙，然后这些水在重力的作用下沿着空隙流入弹性存水部与防水膜之间的囊状空间内；随着水量的增加，弹性存水部被撑大，并推动与之相抵的第一摆臂绕摆杆的拐角处旋转，进而第二摆臂旋转；由于第二摆臂的侧面与罩膜相抵，在第二摆臂旋转的过程中，扫过一部分面积的罩膜，罩膜下的水被均匀的抹平；在贴式片LED灯工作时，这些留存在空隙内的水分通过蒸发为水蒸汽并散发出去，起到了吸收热量的作用，给LED降温。

本方案的有益效果为：

1．本方案中的散热结构直接作用于贴片式LED，而非对灯具整体进行散热，不让热量在贴片式LED灯内聚集，使得散热效能更好。

2．罩膜与防水膜之间的空隙积聚水分，供贴片式LED散热所用，起到了降低LED工作时的温度，进而保障LED高效工作的效果。

3．弹性存水部可以存储较多的水分以供散热，可以带走更多的热量。

4．通过弹性存水部的涨大，带动摆杆自动的将水分均匀的涂抹在LED外的防水膜上，让LED与水之间间接接触的面积增加，散热效果更好。

进一步，所述弹性存水部呈半球形；

在相同的表面积下，球形的容积最大，节约了罩膜的材料，降低了成本。

进一步，所述摆杆为朔料制成的摆杆；朔料制成的摆杆重量轻，不需要较大的力量就可使其摆动，使得整个散热结构的工作更顺畅。

进一步，所述罩膜是透光度至少为90％的罩膜 。

确保有足够的光线可以透出，不妨碍贴片式LED灯的照明功能。

进一步，所述防水膜是透光度至少为90％的防水膜。

确保有足够的光线可以透出，不妨碍贴片式LED灯的照明功能。

进一步，所述防水膜是透明聚碳酸酯PC防水膜。

防水性能好，透光度高。

附图说明

图1为本发明实施例贴式片LED灯散热结构的结构示意图；

图2为图1中A-A出处的剖视图。

具体实施方式

下面通过具体实施方式对本发明作进一步详细的说明：

说明书附图中的附图标记包括：防水膜1、透水孔2、罩膜3、弹性存水部4、摆杆5、第一摆臂51、第二摆臂52、固定转轴6、外壳7、贴片式LED8。

本实施例中的贴式片LED灯散热结构, 基本如图1所示，包括外套在贴片式LED8LED上的防水膜1,以及外套在防水膜1外的罩膜3,防水膜1与所述罩膜3之间留有空隙,所述罩膜3处于LED顶面的部分上均布有多个透水孔2,罩膜3处于LED端面的部分上设有弹性存水部4，防水膜1处于LED端面上的部分与弹性存水部4之间形成囊状的空腔；弹性存水部4外侧还设有朔料制成的摆杆5，摆杆5的拐角处转动连接在固定转轴6上；本实施例中，贴片式LED8LED安装在外壳7内，外壳7和贴片式LED8LED间留有弹性存水部4和摆杆5的按转空间，固定转轴6则固定在外壳7内侧壁上相应的位置。

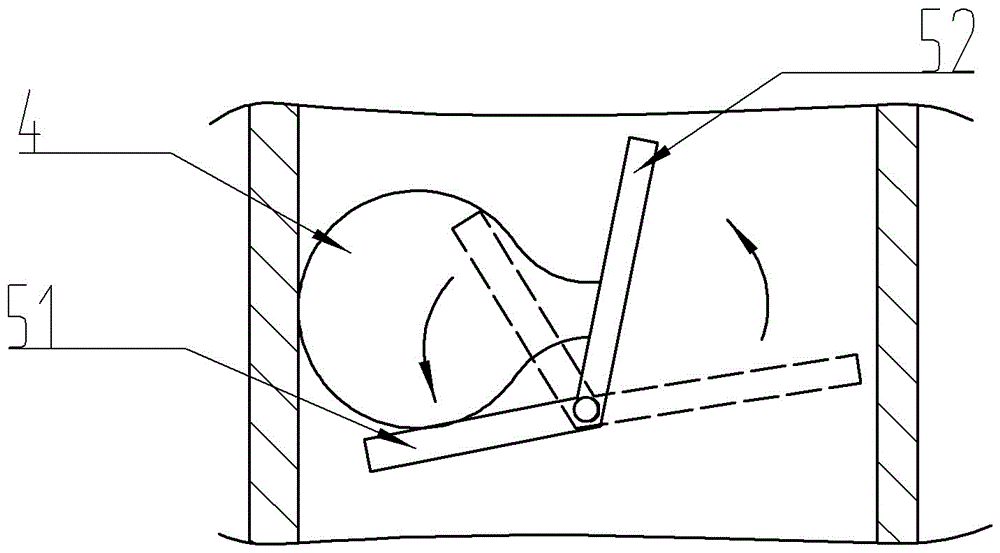

如图2所示，摆杆5包括一体成型的第一摆臂51和第二摆臂52，两个摆臂汇合处即是摆杆5的拐角处；第一摆臂51的侧面与所述弹性存水部4相抵，同一侧上，第二摆臂52的侧面与该侧弹性存水部4以外的罩膜3相抵。

在贴式片LED灯上安装贴片式LED8时，使得弹性存水部4朝向地面，当贴式片LED灯在户外使用时，露水或雨水会通过罩膜3上的透水孔2进入罩膜3和防水膜1之间的空隙，然后这些水在重力的作用下沿着空隙流入弹性存水部4与防水膜1之间的囊状空间内；摆杆5原被的位置如图2中虚线部分所示；随着水量的增加，半球形的弹性存水部4被撑大，并推动与之相抵的第一摆臂51绕摆杆5的拐角处旋转，进而推动第二摆臂52旋转（如图中箭头所示）；由于第二摆臂52的侧面与罩膜3相抵，在第二摆臂52旋转的过程中，扫过一部分面积的罩膜3，罩膜3下的水被均匀的抹平；在贴式片LED灯工作时，这些留存在空隙内的水分通过蒸发为水蒸汽并散发出去，起到了吸收热量的作用，给LED降温。

为了达到更好的透光效果，本实施中的防水膜1是透明聚碳酸酯PC防水膜1，透光率超过90%，同样，罩膜3的透光率也超过90%。

本实施例利用罩膜3与防水膜1之间的空隙积聚水分，供贴片式LED8的散热所用，起到了降低LED工作时的温度，进而保障LED高效工作的效果。而弹性存水部4可以存储较多的水分以供散热，可以带走更多的热量。通过弹性存水部4的涨大，带动摆杆5自动的将水分均匀的涂抹在LED外的防水膜1上，让LED与水之间间接接触的面积增加，散热效果过更好。

以上所述的仅是本发明的实施例，方案中公知的具体结构和/或特性等常识在此未作过多描述。应当指出，对于本领域的技术人员来说，在不脱离本发明结构的前提下，还可以作出若干变形和改进，这些也应该视为本发明的保护范围，这些都不会影响本发明实施的效果和专利的实用性。本申请要求的保护范围应当以其权利要求的内容为准，说明书中的具体实施方式等记载可以用于解释权利要求的内容。
