一种翻转攻丝夹具的制作方法与工艺

技术特征：

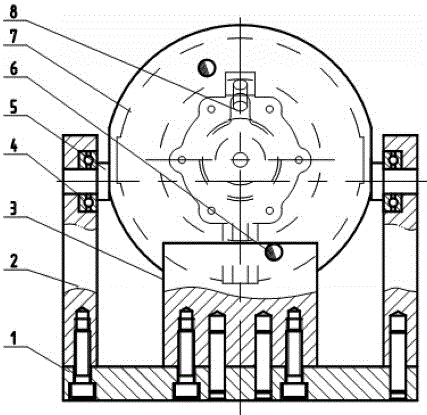

1.一种翻转攻丝夹具，其特征在于：包括用于定位待加工工件的定位板（7）、轴承架（2），定位板（7）两端经轴（5）、轴承（4）活动装于轴承架（2）上；还包括用于限位定位板（7）位置的限位块（3）。2.根据权利要求1所述的翻转攻丝夹具，其特征在于：所述限位块（3）设有限位块工作面一（9）、限位块工作面二（10），限位块工作面一（9）、限位块工作面二（10）分别与定位板（7）定位板面二（15）相对应。3.根据权利要求2所述的翻转攻丝夹具，其特征在于：所述限位块工作面二（10）为斜面，限位块工作面一（9）为立面。4.根据权利要求3所述的翻转攻丝夹具，其特征在于：所述限位块（3）为有一切角的长方体，斜面由长方体的切角形成，立面为长方体的侧面。5.根据权利要求3所述的翻转攻丝夹具，其特征在于：待加工工件上的两待攻丝孔的轴线夹角为α，斜面与水平面之间的夹角为β，α+β=90°。6.根据权利要求1所述的翻转攻丝夹具，其特征在于：所述轴承架（2）、限位块（3）固定于底板（1）上。
