一种不易拉伤的不锈钢板材折弯模具的制作方法

本实用新型涉及钢板弯折设备领域，尤其涉及一种不易拉伤的不锈钢板材折弯模具。

背景技术：

传统的钢板弯折模具是利用固定的上下模型腔结构，在下模上设置有凹槽，上模上对应设置有凸起，压合时上模压下接触材料后带动材料顺着下模的内凹壁产生拉伸挤压，直至材料塑性变形弯折而达到产品形状要求。如图1、2所示，在拉伸挤压过程中，由于上下模腔与材料是完全接触的，三者间产生强大的摩擦力导致材料表面在变形时造成拉伤及拉薄，直接影响了产品的外观品质及尺寸要求，增加了产品的加工成本及不良成本。

技术实现要素：

为了克服上述问题，本新型提供了一种不易拉伤的不锈钢板材折弯模具。

为实现上述目的，本新型提供的技术方案是：

一种不易拉伤的不锈钢板材折弯模具，包括上模和下模，在所述下模上设置有第一弯折机构和第二弯折机构；所述第一弯折机构和第二弯折机构的机构相同，且均可转动的固定在下模上；在所述上模下端的两侧均设置有弯折部，该弯折部至少包括第一横边和第一直边，两个第一横边分别设置在第一直边的两边，第一弯折机构和第二弯折机构在下模上对应两个弯折部设置，第一弯折机构及第二弯折机构上设置有能与弯折部的第一横边、第一直边吻合的第二横边、第二直边；所述上模的设置位置满足于：当上模下压时，位于上模两侧的第一横边、第一直边能分别与两个弯折机构的第二横边、第二直边吻合。

所述的第一弯折机构和第二弯折机构包括转动轮，每个转动轮上都设置有一直角开口。

所述第一弯折机构转动轮的直角开口与第二弯折机构转动轮的直角开口在默认状态下朝向上模。

所述的直角开口包括第二横边、第二竖边和第二直边，所述弯折部设置有能与第二横边、第二竖边、第二直边吻合的第一横边、第一竖边、第二直边。

所述第一弯折机构与第二弯折机构之间设置有同步转动装置。

上述技术方案的有益之处在于：

本新型提供了一种不易拉伤的不锈钢板材折弯模具，上模下压时，弯折部的第一直边接触材料后带动材料向下运动，两个弯折机构随着旋转角度的变化而对材料产生折弯变形而达到产品的形状要求，相比现有技术的拉伸挤压折弯，本新型利用线压角度的变化折弯，可以确保产品表面不会产生摩擦拉伸，在折弯过程中可以保护产品的表面，防止现有技术中因强大的摩擦力导致材料表面在变形时造成拉伤及拉薄，影响了产品的外观品质及尺寸要求的情况发生。

下面将结合附图对本新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本新型一部分实施例，而不是全部的实施例。基于本新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本新型保护的范围。

附图说明

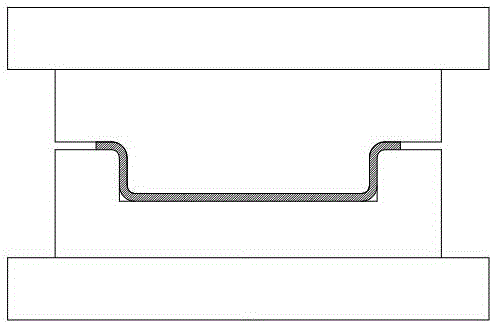

图1为现有技术压合前结构示意图；

图2为现有技术压合后结构示意图；

图3为本新型实施例1压合前结构示意图；

图4为本新型实施例1压合后结构示意图。

具体实施方式

实施例1

如图1、2、3、4所示的一种不易拉伤的不锈钢板材折弯模具，包括上模1和下模2，在所述下模2上设置有第一弯折机构3和第二弯折机构4；所述第一弯折机构3和第二弯折机构4的机构相同，且均可转动的固定在下模2上；在所述上模1下端的两侧均设置有弯折部5，该弯折部5至少包括第一横边50和第一直边51，两个第一横边50分别设置在第一直边51的两边，第一弯折机构3和第二弯折机构4在下模上对应两个弯折部5设置，第一弯折机构3及第二弯折机构4上设置有能与弯折部5的第一横边50、第一直边51吻合的第二横边30、第二直边31；所述上模1的设置位置满足于：当上模下压时，位于上模两侧的第一横边50、第一直边51能分别与两个弯折机构的第二横边30、第二直边31吻合；通过这样的设置，上模下压时，弯折部的第一直边接触材料7后带动材料向下运动，两个弯折机构随着旋转角度的变化而对材料产生折弯变形而达到产品的形状要求，相比现有技术的拉伸挤压折弯，本新型利用线压角度的变化折弯，可以确保产品表面不会产生摩擦拉伸，在折弯过程中可以保护产品的表面，防止现有技术中因强大的摩擦力导致材料表面在变形时造成拉伤及拉薄，影响了产品的外观品质及尺寸要求的情况发生。

所述的第一弯折机构3和第二弯折机构4包括转动轮，每个转动轮上都设置有一直角开口6；通过这样的设置，利用直角开口可以将材料弯折成具有90°的垂直边。

所述第一弯折机构转动轮的直角开口6与第二弯折机构转动轮的直角开口6在默认状态下朝向上模1；通过这样的设置，可以确保两个弯折机构的直角开口在工作时能同时与两个弯折部吻合。

所述的直角开口6包括第二横边30、第二竖边32和第二直边31，所述弯折部5设置有能与第二横边30、第二竖边32、第二直边31吻合的第一横边50、第一竖边52、第二直边51。

所述第一弯折机构3与第二弯折机构4之间设置有同步转动装置；通过这样的设置，在工作时，同步转动装置可以减小上模下压的压力，同时能进一步确保产品弯折时的稳定性，防止产品被损伤。

实施例2

如实施例一所述的一种不易拉伤的不锈钢板材折弯模具，其中所述的两个弯折机构的弯折部也可以是其他形状，如弧形，具体可根据产品需要进行调整。
