一种提升装置的制作方法

本实用新型属于机床零部件领域，具体涉及一种机床的提升装置。

背景技术：

在自动线加工过程中，产品间流转也需自动化生产，而现有机床工序间的提升装置结构复杂，占用空间大且成本高，安装复杂，不适于自动化的生产。

技术实现要素：

为解决上述现有技术存在的问题，本实用新型提供一种结构合理、成本低、安装简单的提升装置。

本实用新型采取如下技术方案：

一种提升装置，包括提升杆、通过两连接板固定在提升杆上的第一滚轮和通过两安装板固定在提升杆上的第二滚轮，第一滚轮和第二滚轮间用皮带连接，皮带上固定安装有间隔均匀的提升块，第一滚轮连接到电机上，通过电机的转动带动第二滚轮，再通过皮带带动第一滚轮，位于提升块上的产品就往上提到所需的位置。

作为对上述方案的进一步完善和补充，本实用新型还包括以下附加技术特征：

所述的连接板上设有腰形长槽，提升杆上还设有用于调节连接板位置的调节块，调节螺栓穿过调节块旋接在连接板上，通过调节连接板的上下位置，即调整了皮带的松紧程度，能满足不同产品的提升。

所述的第一滚轮和第二滚轮上均设有轴承，滚轮的寿命长。

所述的提升块外侧设有固定在提升杆上的挡板，产品不会掉下。

所述的提升块的材料为塑料，使产品不会碰伤。

本实用新型结构合理，安装简单，降低了生产成本，能适用于提升不同规格的产品。

附图说明：

图1是本实用新型的主视图。

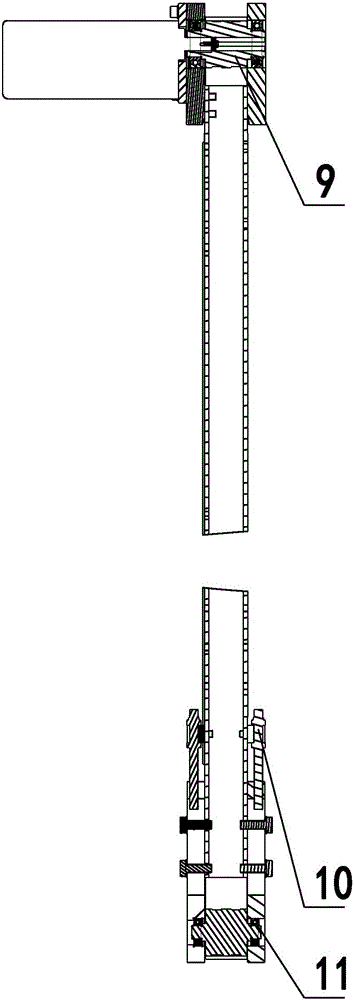

图2是本实用新型的左视图。

具体实施方式

下面结合附图对本实用新型的具体实施方式进行详细描述。

如图1-2所示，本实施例包括中空的提升杆1、通过两连接板6固定在提升杆1上的第一滚轮3和通过两安装板4固定在提升杆1上的第二滚轮9，第一滚轮3和第二滚轮9两端均设有用于支撑滚轮的轴承11，第一滚轮3和第二滚轮9间用皮带5连接，皮带5上固定安装有间隔均匀的塑料提升块2，在提升块2外侧设有固定在提升杆1上的挡板8，防止上升的产品从提升块2落下。第一滚轮9连接到电机上，通过电机的转动带动第二滚轮9，再通过皮带5带动第一滚轮3，位于提升块2上的产品就往上提到所需的位置。

连接板6上设有腰形长槽，提升杆1上还设有用于调节连接板6位置的调节块7，调节螺栓10穿过调节块7旋接在连接板6上，调节螺栓10拧入或拧出旋接在连接板6上的螺纹长度，也即调节连接板6的上升或下降，调节了第一滚轮3的上下位置，通过调整了第二滚轮9与第一滚轮3的间距，也即调整了皮带5的松紧程度，可根据产品的不同进行调整。

以上为本实用新型的优选实施方式，并不限定本实用新型的保护范围，对于本领域技术人员根据本实用新型的设计思路做出的变形及改进，都应当视为本实用新型的保护范围之内。
