一种能够提高工作效率的冲压机的制作方法

本实用新型涉及一种冲压机，特别涉及一种能够提高工作效率的冲压机。

背景技术：

冲压机是通过电动机驱动飞轮，并通过离合器，传动齿轮带动曲柄连杆机构使滑块上下运动，带动拉伸模具对钢板成型。所谓的双动就是指压力机有两个滑块，分为内滑块和外滑块，内滑块带动模具的凸模或凹模，外滑块带动模具上的压边圈，在拉伸时压边圈首先动作压住钢板边缘，内滑块再动作进行拉伸，在折弯机工作后，将材料进行封口时，需要将料放置在凹模内，容易发生危险，影响工作效率。

技术实现要素：

本实用新型提出了一种能够提高工作效率的冲压机，解决了现有技术中冲压机不能够自动上料的问题，使冲压机使用起来更加安全方便，提高工作效率。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种能够提高工作效率的冲压机，包括下模和上模，所述上模的垂直方向设有所述下模，所述下模的顶端固定设有凹模，所述下模的底端固定设有底座，所述底座的一端通过支撑柱与存储槽连接，所述存储槽的底端设有定时器，所述存储槽通过导向槽与导向板连接，所述定时器的一侧设有控制器，所述定时器与电磁阀电性连接，所述导向板的一侧设有复位弹簧，所述导向板上设有红外感应开关，所述复位弹簧的一端固定设有推料杆。

作为本实用新型的一种优选技术方案，所述下模顶端的两侧均固定设有导柱。

作为本实用新型的一种优选技术方案，所述上模底端的两侧均固定设有导套，所述上模的底端固定设有凸模。

作为本实用新型的一种优选技术方案，所述存储槽底端的一侧设有挡板，所述存储槽的顶端设有密封盖。

作为本实用新型的一种优选技术方案，所述导向板上固定设有凹槽。

作为本实用新型的一种优选技术方案，所述推料杆的一端设有切合凹槽的弧形板，所述推料杆由耐磨材料制成。

本实用新型所达到的有益效果是：本实用新型的结构简单，造价低廉，且实用性强，通过设有存储槽，能够存放连接件，便于使用，通过设有定时器，能够定时使得电磁阀开关，使得连接件方便由存储槽内输出，使得连接件能够通过导向槽滑向导向板，通过设有红外感应开关，能够使得复位弹簧及时将连接件传送至凹模内，便于使用者操作，保护使用者的人身安全，机械代替人工，节省劳动力，能够有效的提高工作效率。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1是本实用新型的主观结构示意图；

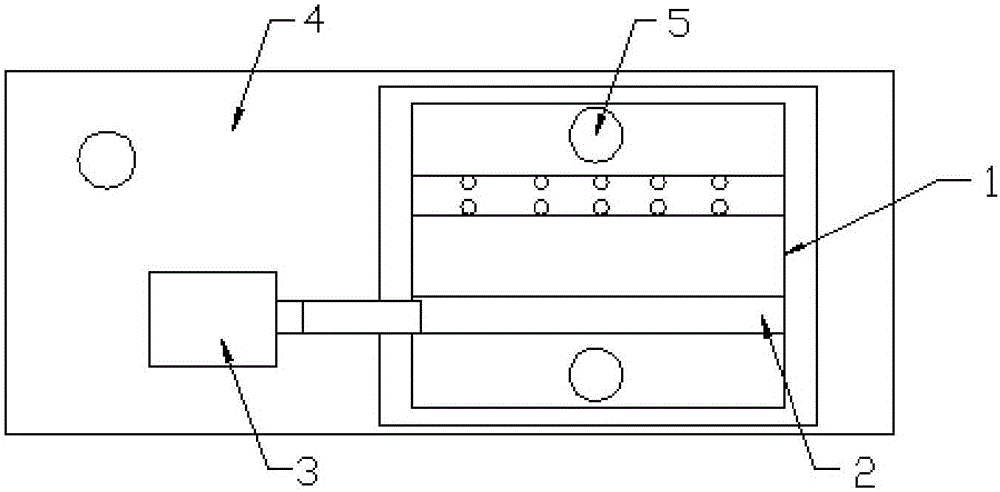

图2是本实用新型的俯视结构示意图；

图3是本实用新型的局部结构示意图；

图中：1、下模；2、凹模；3、存储槽；4、底座；5、导柱；6、上模；7、导套；8、定时器；9、电磁阀；10、控制器；11、复位弹簧；12、红外感应开关；13、导向板；14、推料杆；15、导向槽；16、挡板。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例1

如图1-3所示,本实用新型提供一种能够提高工作效率的冲压机，包括下模1和上模6，上模6的垂直方向设有下模1，下模1的顶端固定设有凹模2，下模1的底端固定设有底座4，底座4的一端通过支撑柱与存储槽3连接，存储槽3的底端设有定时器8，存储槽3通过导向槽15与导向板13连接，定时器8的一侧设有控制器10，定时器8与电磁阀9电性连接，导向板13的一侧设有复位弹簧11，导向板13上设有红外感应开关12，复位弹簧11的一端固定设有推料杆14。

进一步，下模1顶端的两侧均固定设有导柱5，上下模由导柱5与导套7滑动配合保证其相互位置，使用更加安全。

上模6底端的两侧均固定设有导套7，上模6的底端固定设有凸模，配合导柱5的工作，使用起来更加方便，便于对物件进行加工。

存储槽3底端的一侧设有挡板16，存储槽3的顶端设有密封盖，便于控制存储槽3内物件的输出，防止落入尘埃，保障清洁。

导向板13上固定设有凹槽，方便连接件的滑动，更加安全可靠。

推料杆14的一端设有切合凹槽的弧形板，推料杆14由耐磨材料制成，便于推动连接件，减小摩擦，减低损耗，使用时间更长，比较环保。

具体使用时，将连接件放置在存储槽3内，将整个设备通电，提前设定定时器8的值，通过控制器10控制，使得电磁阀9定时开关，使得存储槽3底端的挡板打开，将存储槽3内的连接件输出，输出的连接件落入导向槽15，通过导向槽15滑向导向板13，连接件滑落后，由红外感应开关12感应连接件，使得复位弹簧11工作，由推料杆14推送连接件，送至设置在下模1上的凹模2内，通过上模6的上下运动，完成工件的冲压。

本实用新型的结构简单，造价低廉，且实用性强，通过设有存储槽3，能够存放连接件，便于使用，通过设有定时器8，能够定时使得电磁阀9开关，使得连接件方便由存储槽3内输出，使得连接件能够通过导向槽15滑向导向板13，通过设有红外感应开关12，能够使得复位弹簧11及时将连接件传送至凹模2内，便于使用者操作，保护使用者的人身安全，机械代替人工，节省劳动力，能够有效的提高工作效率。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
