一种内磨用夹具的制作方法

本发明涉及一种夹具，具体涉及一种快速夹紧零件的内磨用夹具。

背景技术：

在机械加工中，固定被加工零件的方式普遍是通过螺栓、压扳组合固定，一般一套夹具至少2个固定点，大的夹具有3至8个不等的固定点，夹紧零件的时间较长，严重影响了零件的加工效率。有时一个零件的加工时间可能只有不到一分钟，而夹紧零件的时间却要10分钟甚至更长。这就需要一种能够快速装卸零件，且可靠性好的夹具来提高零件的加工效率。

技术实现要素：

本发明的目的是要克服上述技术的缺点，提供一种结构简单，操作方便，可靠性好，能够快速装卸零件的内磨用夹具。

本发明的内磨用夹具，包括定位座、夹紧螺母、扳手，其特征在于：所述的定位座上设有外螺纹和带有定位面的定位孔；所述的夹紧螺母上设有与定位座的外螺纹相配合的内螺纹，外圆周面上均布有4个止动销孔，右端设有砂轮过孔；所述的扳手由手柄和设有止动销的圆弧扳扭段连接构成；夹紧螺母与定位座螺纹连接，扳手的止动销插入夹紧螺母上的止动销孔中，圆弧扳扭段的内圆弧边与夹紧螺母的外圆周面触接连接。

为了更好的实现上述目的：

所述的定位座上设有固定夹具的夹持面。

所述的夹紧螺母内设有压紧零件的压紧面。

本发明的内磨用夹具，结构简单、制造容易、费用低，夹紧螺母旋入定位座上，扳手快速拧紧夹紧螺母，使夹紧螺母的压紧面压紧零件端面；零件装卸方便，可靠性好，缩短了零件的装卸时间，提高了零件的加工效率，降低了零件的加工费用。

附图说明

图1为本发明的结构示意图。

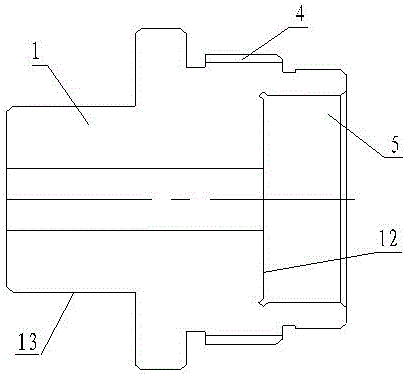

图2为定位座的结构示意图。

图3为夹紧螺母的结构示意图。

图4为扳手的结构示意图。

图中：1、定位座，2、夹紧螺母，3、扳手，4、外螺纹，5、定位孔，6、内螺纹，7、止动销孔，8、手柄，9、圆弧扳扭段，10、止动销，11、砂轮过孔，12、定位面，13、夹持面，14、压紧面。

具体实施方式

本发明的内磨用夹具，包括定位座1、夹紧螺母2、扳手3。定位座1上设有外螺纹4，带有定位面12的定位孔5和夹持面13；夹紧螺母2上设有与定位座1的外螺纹4相配合的内螺纹6，外圆周面上均布有4个止动销孔7、右端设有砂轮过孔11、内设有压紧零件的压紧面14。扳手3由手柄8和设有止动销10的圆弧扳扭段9连接构成。夹紧螺母2与定位座1通过其上的内螺纹6和外螺纹4螺纹连接。扳手3的止动销10插入夹紧螺母2上的止动销孔7中，圆弧扳扭段9的内圆弧边与夹紧螺母2的外圆周面触接连接。

使用时，零件插入定位座1的定位孔5中，靠紧在定位面12上，夹紧螺母2套在定位座1的外螺纹4上，手动旋转夹紧螺母2，使其上的压紧面14迅速贴上零件端面，扳手3的止动销10插入夹紧螺母2上的止动销孔7中，圆弧扳扭段9的内圆弧边与夹紧螺母2的外圆周面触接连接，通过手柄8扳动扳手3扭紧夹紧螺母2，使夹紧螺母2的压紧面14将零件压紧在定位座1的定位孔5中。

卸零件时，只需将扳手3反向套在夹紧螺母2上，反向扳动扳手3，即可松开夹紧螺母2，取下零件。
