本实用新型涉及一种眼镜脚抛光机,更具体地说,它涉及一种眼镜脚抛光机的夹持装置。
背景技术:
眼镜脚是眼镜重要组成部分,眼镜脚在喷漆装配之前通常要经过铣削、抛光处理,铣削主要对铣刀眼镜脚胚料进行铣削,铣削主结束后需将眼镜脚进行抛光,抛光主要是镜架和磨砂轮之间相互摩擦,将镜架表面的毛边毛刺去除,使得镜架外表面光滑方便喷漆的一个过程,所以铣削和抛光是由两个工序进行的。
但现有的铣削和抛光过程,需要人工把眼镜脚放置到夹持装置上,但夹持装置结构复杂,不能稳定牢靠夹持眼镜脚,使得眼镜脚在铣削和抛光容易产生晃动,无法进行精准铣削和抛光。
技术实现要素:
针对现有技术存在的不足,本实用新型的目的在于提供一种结构简单的眼镜脚抛光机的夹持装置,能牢固稳定夹持眼镜脚。
为实现上述目的,本实用新型提供了如下技术方案:
一种眼镜脚抛光机的夹持装置,其特征是:包括固定座以及设置在固定座上的上夹持件、下夹持件和按压弹性组件,所述上夹持件的一端和下夹持件的一端相铰接,所述上夹持件的另一端和下夹持件的另一端分别设有用于夹持工件的夹持部;所述按压弹性组件包括按压杆以及套设在按压杆上的弹性件,所述上夹持件设有按压孔,所述按压杆穿过上夹持件的按压孔与下夹持件相铰接,所述弹性件与上夹持件相抵触。
本实用新型进一步设置:所述下夹持件设两个间隔设置的铰接块,所述上夹持件设有铰接部,所述两个铰接块之间设有第一铰接轴,所述铰接部套设在第一铰接轴上置于两个铰接块之间。
本实用新型进一步设置:所述两个铰接块之间还设有第二铰接 轴,所述按压杆套设在第二铰接轴上置于两个铰接块之间。
本实用新型进一步设置:所述按压杆的上端部螺纹连接有螺母,所述弹性件的一端与上夹持件相抵触,另一端与螺母相抵触。
5.根据权利要求4所述的一种眼镜脚抛光机的夹持装置,其特征是:所述按压杆套设有上按压套和下按压套,所述弹性件的一端通过下按压套与上夹持件相抵触,另一端通过上按压套与螺母相抵触。
本实用新型进一步设置:所述上夹持件与下夹持件相铰接的一端向延伸形成按压部。
本实用新型有益效果:所述上夹持件和下夹持件相铰接,可以防止上夹持件和下夹持件相对位移,并且通过弹性件对上夹持件和下夹持件施加夹持力,所述上夹持件和下夹持件能牢固稳定夹持工件,结构简单。
附图说明
图1为本实用新型一种眼镜脚抛光机的夹持装置的结构示意图;

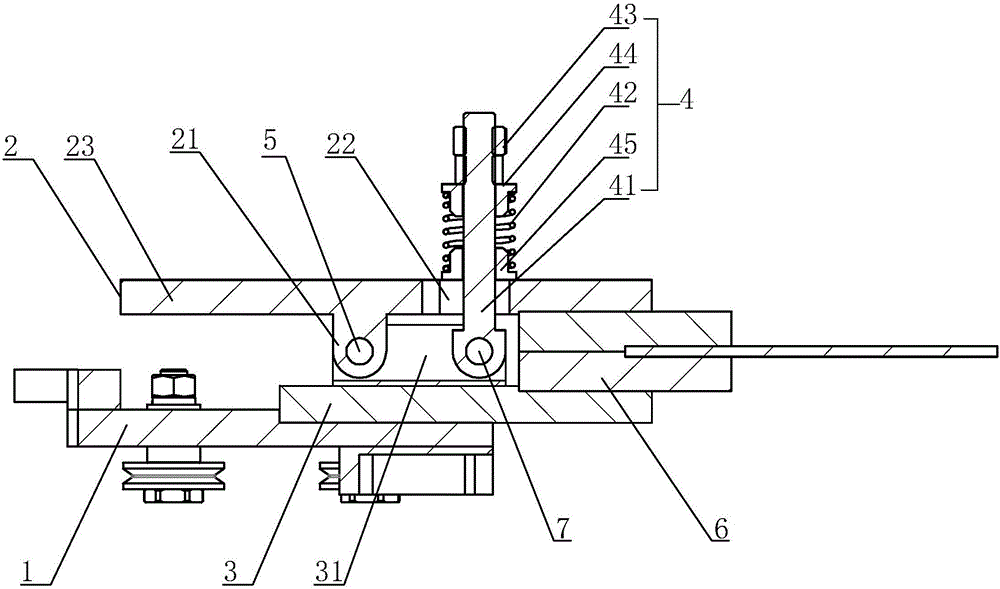

图2为本实用新型一种眼镜脚抛光机的夹持装置的剖视图。
附图标记说明:1、固定座;2、上夹持件;21、铰接部;22、按压孔;23、按压部;3、下夹持件;31、铰接块;4、按压弹性组件;41、按压杆;42、弹性件;43、螺母;44、上按压套;45、下按压套;5、第一铰接轴;6、夹持部;7、第二铰接轴。
具体实施方式
参照附图1至图2对本实用新型一种眼镜脚抛光机的夹持装置做进一步详细说明。
一种眼镜脚抛光机的夹持装置,包括固定座1以及设置在固定座1上的上夹持件2、下夹持件3和按压弹性组件4,其中下夹持件3固定在固定座1上,所述下夹持件3设两个间隔设置的铰接块31,所述上夹持件2设有铰接部21,所述两个铰接块31之间设有第一铰接轴5,所述铰接部21套设在第一铰接轴5上置于两个铰接块31之间,来实现所述上夹持件2的一端和下夹持件3的一端相铰接,防止上夹持件2与下夹持件3发生位移,结构简单。
所述上夹持件2的另一端和下夹持件3的另一端分别设有用于夹 持工件的夹持部6;所述按压弹性组件4包括按压杆41以及套设在按压杆41上的弹性件42,所述上夹持件2设有按压孔22,所述按压杆41穿过上夹持件2的按压孔22与下夹持件3相铰接,所述弹性件42与上夹持件2相抵触,其中弹性件42为压缩弹簧。
其中所述两个铰接块31之间还设有第二铰接轴7,所述按压杆41套设在第二铰接轴7上置于两个铰接块31之间,实现所述按压杆41与下夹持件3相铰接。
为了把弹性件42牢固套设在按压杆41上,在所述按压杆41的上端部螺纹连接有螺母43,所述弹性件42的一端与上夹持件2相抵触,另一端与螺母43相抵触,其中螺母43可以为两个,防止螺母43松动,同时选择螺母43来调节弹性件42预压长度,来调节弹性件42对上夹持件2和下夹持件3的夹持力大小。
在所述按压杆41套设有上按压套44和下按压套45,所述弹性件42的一端通过下按压套45与上夹持件2相抵触,另一端通过上按压套44与螺母43相抵触,便于弹簧安装在按压杆41上。
所述上夹持件2与下夹持件3相铰接的一端向延伸形成按压部23,通过按压按压部23,方便打开上夹持件2和下夹持件3,松开工件。
以上所述仅是本实用新型的优选实施方式,本实用新型的保护范围并不仅局限于上述实施例,凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出,对于本技术领域的普通技术人员来说,在不脱离本实用新型原理前提下的若干改进和润饰,这些改进和润饰也应视为本实用新型的保护范围。
