一种气缸驱动调节式珩磨轮调节装置的制作方法

本实用新型涉及一种珩磨轮装置，特别涉及一种气缸驱动调节式珩磨轮调节装置。

背景技术：

齿轮珩磨轮是基体加磨料经化学合成制造的特殊成型齿轮，它利用其齿间的相对滑移速度和压力来进行珩齿的一种齿面精加工方法。现有的齿轮珩磨轮不方便安装，也不方便通过齿轮珩磨轮对金属板件进行打磨处理。

技术实现要素：

本实用新型主要是解决现有技术所存在的技术问题，从而提供一种方便对对接壳进行调节，对接壳通过调节轴方便对装夹架进行调节，从而方便对珩磨轮进行调节，通过珩磨轮方便对金属板件进行打磨处理的气缸驱动调节式珩磨轮调节装置。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：

一种气缸驱动调节式珩磨轮调节装置，包括固定板，固定板上设有气缸，固定板的前端底部设有第一对接管与第二对接管，固定板的后端插接有伸缩轴，伸缩轴的上端与气缸，伸缩轴的下端连接有调节机构，所述调节机构包括对接管，对接管的上端与伸缩轴的下端连接，对接管的下端设有对接壳，对接壳的下部设有套管，套管呈水平布置，套管内套装有调节轴，调节轴的端部设有调节块，第一对接管的下端设有第一固定壳，第二对接管的下端设有第二固定壳，调节块设置在第一固定壳与第二固定壳之间，调节块、第一固定壳以及第二固定壳之间设有插接轴；调节块的端部设有装夹架，装夹架的两端对内朝向面设有扣轴。

进一步地，所述固定板上设有固定座，气缸设置在固定座内。

进一步地，所述对接管的上端与伸缩轴的下端之间设有锁母。

进一步地，所述对接管的下端与对接壳之间设有锁销。

进一步地，所述调节轴、调节块以及装夹架为一体结构。

采用上述技术方案的气缸驱动调节式珩磨轮调节装置，通过固定板可以方便固定安装；通过插接轴可以使调节块、第一固定壳以及第二固定壳牢固对接；可以将珩磨轮安装在装夹架上，通过扣轴可以使珩磨轮的两侧进行安装；气缸可以对伸缩轴进行伸缩控制，从而方便对对接壳进行调节，对接壳通过调节轴方便对装夹架进行调节，从而方便对珩磨轮进行调节，通过珩磨轮方便对金属板件进行打磨处理。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型气缸驱动调节式珩磨轮调节装置的结构示意图；

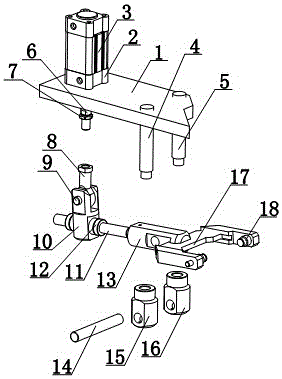

图2为本实用新型气缸驱动调节式珩磨轮调节装置的部件分解图；

图3为本实用新型所述调节机构的结构示意图。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

如图1至图3所示，一种气缸驱动调节式珩磨轮调节装置，包括固定板1，固定板1上设有气缸3，固定板1的前端底部设有第一对接管4与第二对接管5，固定板1的后端插接有伸缩轴6，伸缩轴6的上端与气缸3，伸缩轴6的下端连接有调节机构，所述调节机构包括对接管8，对接管8的上端与伸缩轴6的下端连接，对接管8的下端设有对接壳10，对接壳10的下部设有套管12，套管12呈水平布置，套管12内套装有调节轴11，调节轴11的端部设有调节块13，第一对接管4的下端设有第一固定壳15，第二对接管5的下端设有第二固定壳16，调节块13设置在第一固定壳15与第二固定壳16之间，调节块13、第一固定壳15以及第二固定壳16之间设有插接轴14；调节块13的端部设有装夹架17，装夹架17的两端对内朝向面设有扣轴18；固定板1上设有固定座2，气缸3设置在固定座2内；对接管8的上端与伸缩轴6的下端之间设有锁母7；对接管8的下端与对接壳10之间设有锁销9；调节轴11、调节块13以及装夹架17为一体结构。

本实用新型气缸驱动调节式珩磨轮调节装置，通过固定板1可以方便固定安装；通过插接轴14可以使调节块13、第一固定壳15以及第二固定壳16牢固对接；可以将珩磨轮安装在装夹架17上，通过扣轴18可以使珩磨轮的两侧进行安装；气缸3可以对伸缩轴6进行伸缩控制，从而方便对对接壳10进行调节，对接壳10通过调节轴11方便对装夹架17进行调节，从而方便对珩磨轮进行调节，通过珩磨轮方便对金属板件进行打磨处理。

其中，固定板1上设有固定座2，气缸3设置在固定座2内；所以方便对气缸3进行安装。

其中，对接管8的上端与伸缩轴6的下端之间设有锁母7；所以固定更加牢固。

其中，对接管8的下端与对接壳10之间设有锁销9；所以安装更加牢固。

其中，调节轴11、调节块13以及装夹架17为一体结构；所以连接更加牢固。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
