一种球笼保持架窗口磨削工装的制作方法

本实用新型涉及一种工装，特别涉及一种球笼保持架窗口磨削工装。

背景技术：

球笼是汽车传动系统中的重要部件，其作用是将发动机的动力从变速器传递到两个前车轮，驱动汽车高速行驶。保持架是球笼中重要的一个零部件，保持架在制造过程中，形成了保持架的毛坯后还需要对毛坯进行车削、打磨、修边等处理。

进行上述加工处理时均需要先对保持架进行装夹定位。现有的普通装夹工装，定位夹紧不稳定，固定方式复杂，跟换工件时极为不便，不易于尺寸控制和批量生产。

技术实现要素：

为解决上述技术问题，本实用新型提供了一种球笼保持架窗口磨削工装，以达到装夹牢固、可靠，保证研磨后尺寸，便于批量生产，从而提高生产率的目的。

为达到上述目的，本实用新型的技术方案如下：

一种球笼保持架窗口磨削工装，包括工作台，所述工作台下设置分度盘，所述工作台台面上设有圆盘，所述圆盘和分度盘连接，所述圆盘中心竖直设有一根螺纹杆，所述螺纹杆上套有压板，所述螺纹杆上位于压板上方套设螺母；所述压板中心一侧设有横向开口，所述螺纹杆穿过所述横向开口。

上述方案中，所述分度盘上设有手柄。

通过上述技术方案，本实用新型提供的球笼保持架窗口磨削工装具有以下优点：

1、装夹简单方便，便于操作。

2、定位精准，可有效控制工件尺寸公差。

3、工件装夹牢固、可靠，不易产生位移现象。

4、适合批量生产，提高生产率。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍。

图1为本实用新型实施例所公开的一种球笼保持架窗口磨削工装的结构示意图；

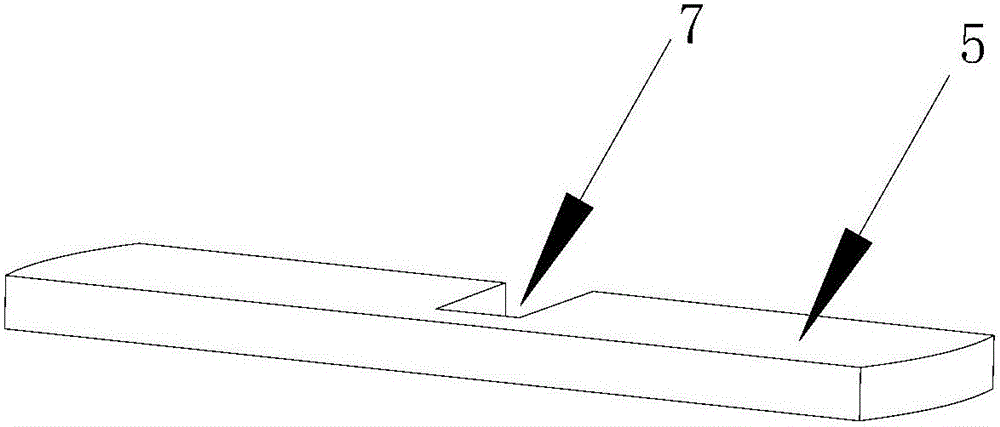

图2为本实用新型实施例所公开的压板的结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。

本实用新型提供了一种球笼保持架窗口磨削工装，如图1所示的结构，该工装装夹方便快捷，定位准确，有利于提高加工效率。

如图1所示的球笼保持架窗口磨削工装，包括工作台1，工作台1下设置分度盘2，工作台1台面上设有圆盘3，圆盘3和分度盘2连接，圆盘3中心竖直设有一根螺纹杆4，螺纹杆4上套有压板5，螺纹杆4上位于压板5上方套设螺母6；压板5中心一侧设有横向开口7(图2所示)，螺纹杆4穿过横向开口7。分度盘2上设有手柄8。

加工时只需用螺母6拧紧压板5同时将球笼保持架9固定于圆盘3上，转动手柄8，调节分度盘2带动圆盘3转动，使球笼保持架9的待磨削的窗口定位，用图1中所示的砂轮10磨削完一个窗口后，依次调节分度盘2，准确快速定位每个所需磨削的窗口。

为了方便工件磨削完成后更换，在压板5中心一侧设有横向开口7，只需将螺母6拧松到压板5可以自由抽出，即可更换工件，既除去了装夹不便的麻烦，又节省了加工时间。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
