一种光伏玻璃专用磨轮的制作方法

本实用新型属于材料工程领域，具体涉及一种光伏玻璃专用磨轮。

背景技术：

在机械制造技术中，磨削加工是进行精密加工和超精密加工的主要工艺手段。传统的磨削工具是以碳化硅、刚玉磨料加上各种结合剂制成，用来进行磨削、研磨、抛光等工作的磨料制品的总称。随着现代工业的发展，对各种难加工材料的需求日益提升，如硬脆材料（半导体、玻璃、陶瓷、石材）；航空工业材料（钛合金、高温合金、超高强度钢）等，使用普通磨料磨具磨削已经难以满足要求，出现诸如魔粒磨损快、磨具粘附堵塞、磨削烧伤、加工硬化、加工质量低等一系列问题。

随着光伏产业的发展，光伏玻璃的使用越来越广泛。为了使光伏玻璃达到使用标准，通常要对光伏玻璃进行修磨。光伏玻璃的修磨通常采用磨轮来完成。现有技术中光伏玻璃专用磨轮，包括磨轮基体，磨轮基体的边缘上设有研磨层，通常研磨层为金刚石层，金刚石层在工作中主要起到磨削的作用，该结构的光伏玻璃专用磨轮，金刚石层与磨轮基体的附着力不牢固，使用过程容易脱落，且切削能力差；另外，由于光伏玻璃比较脆，在加工过程中容易出现碎片，因此，加工时，不仅要考虑切削性能，还要避免光伏玻璃崩片的问题。因此开发一种磨削质量高、切削快、玻璃破损率低的玻璃专用磨轮是本领域技术人员亟需解决的问题。

技术实现要素：

本实用新型所要解决的技术问题是，针对以上现有技术存在的缺点，光伏玻璃专用磨轮，该专用磨轮具有研磨层附着力好、切削能力强，大大降低光伏玻璃的崩片率，且该磨轮的生产工艺简单易行。

为了解决以上技术问题，本实用新型提供一种光伏玻璃专用磨轮，包括磨轮基体、研磨层及防护罩，研磨层设置于磨轮基体的外圆周面上 ，防护罩设置于磨轮基体的外圆周上并将研磨层笼罩，研磨层的外圆周上设有至少两条凹槽，磨轮基体中心位置处设有安装孔，磨轮基体上还设有凸出磨轮基体表面的安装块，其中：

磨轮基体上下表面上均布有多个固定孔，磨轮基体内设有多个径向延伸的圆形通道，通道以磨轮基体为中心呈放射状分布，并通道由安装孔一端穿透磨轮基体与凹槽联通；

研磨层内还填充硅胶颗粒，凹槽的底端及内壁上分布有数个V形凹槽，凹槽内壁的中部左右对称设有橡胶片；

防护罩由两半圆形的防护罩基体左右对接组成，防护罩基体包括防护罩基板及设置于防护罩基板上的金属网，防护罩基板内侧均布有数个固定柱，固定柱与固定孔相适配。

本实用新型进一步限定的技术方案是：

进一步的，前述光伏玻璃专用磨轮中，安装块位于安装孔的外圆周上，并安装块上还均布有螺纹孔。

前述光伏玻璃专用磨轮中，通道的直径由安装孔一端至凹槽逐渐变小。

前述光伏玻璃专用磨轮中，磨轮基体采用A3钢。

本实用新型的有益效果是：

本实用新型中设置了防护罩，可以保护凹槽防止杂物进入还能在工作的过程中避免飞屑误伤工作人员，确保安全性，防护罩通过固定柱及固定孔来卡合固定，安装拆卸方便。

凹槽内设有橡胶片可以用于固定住光伏玻璃，免其在工作过程中晃动，造成打磨不精确，易崩片等缺陷，凹槽的底端及内壁上分布有数个V形凹槽可用于储存冷却油，存放废屑等；

磨轮基体内设有通道可以在工作时注入润滑油等进行冷却玻璃润滑玻璃四周，减小崩片的几率。

磨轮基体上有突出的安装块使得安装拆卸简单易行，且安装块上的螺纹孔也是为了简单的安装拆卸。

本实用新型制备的一种新型光伏玻璃专用磨轮，该磨轮具有研磨层附着力好、切削能力强，可以大大降低光伏玻璃的崩片率，并且该制备方法方便简单。

附图说明

图1为本实用新型光伏玻璃专用磨轮的结构示意图；

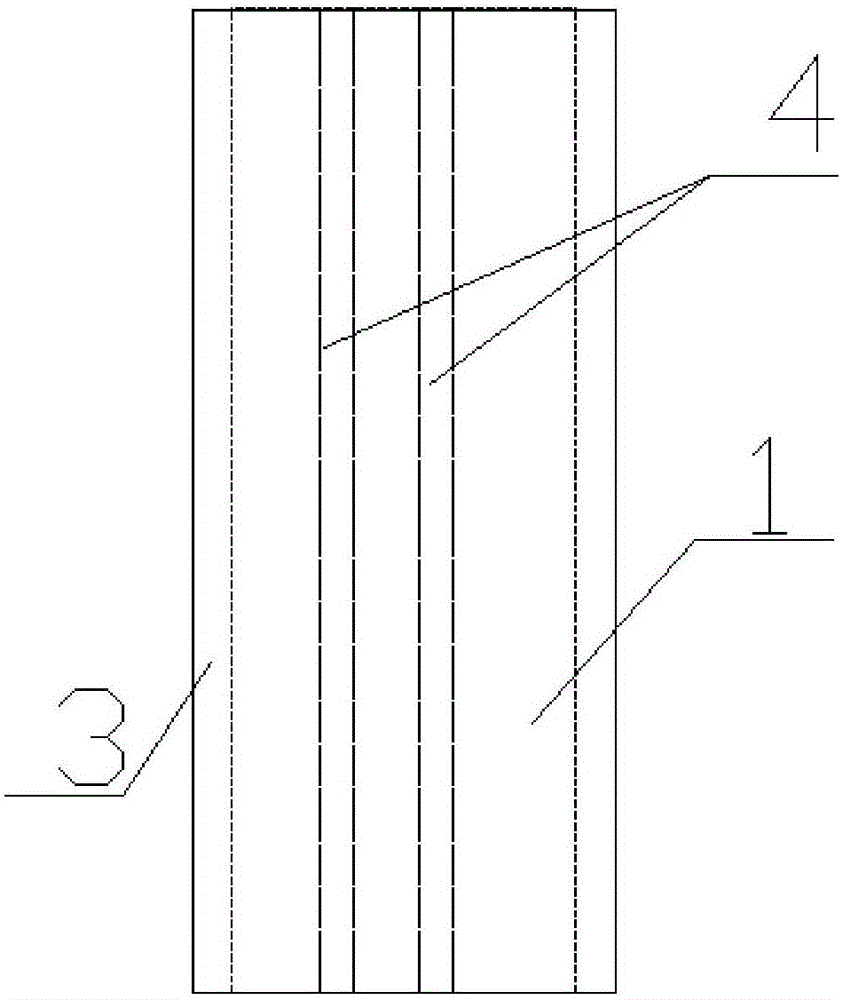

图2为图1的侧视图；

图3为图1的A-A剖面图；

图中：1-磨轮基体，2-研磨层，3-防护罩，4-凹槽，5-安装孔，6-安装块，7-固定孔，8-通道，9-V形凹槽，10-橡胶片，11-螺纹孔。

具体实施方式

本实施例提供的一种光伏玻璃专用磨轮，结构如图1-3所示，括磨轮基体1、研磨层2及防护罩3，磨轮基体1采用A3钢，研磨层2设置于磨轮基体1的外圆周面上 ，防护罩3设置于磨轮基体1的外圆周上并将研磨层2笼罩，研磨层2的外圆周上设有至少两条凹槽4，磨轮基体1中心位置处设有安装孔5，磨轮基体1上还设有凸出磨轮基体1表面的安装块6，安装块6位于安装孔5的外圆周上，并安装块6上还均布有螺纹孔11，其中：

磨轮基体1上下表面上均布有多个固定孔7，磨轮基体1内设有多个径向延伸的圆形通道8，通道8以磨轮基体1为中心呈放射状分布，并通道8由安装孔5一端穿透磨轮基体1与凹槽4联通，通道8的直径由安装孔5一端至凹槽4逐渐变小；

研磨层2内还填充硅胶颗粒，凹槽4的底端及内壁上分布有数个V形凹槽9，凹槽4内壁的中部左右对称设有橡胶片10；

防护罩3由两半圆形的防护罩基体左右对接组成，防护罩基体包括防护罩基板及设置于防护罩基板上的金属网，防护罩基板内侧均布有数个固定柱，固定柱与固定孔7相适配。

除上述实施例外，本实用新型还可以有其他实施方式。凡采用等同替换或等效变换形成的技术方案，均落在本实用新型要求的保护范围。
