一种研磨机的制作方法

本发明涉及研磨设备领域，具体涉及一种研磨机。

背景技术：

研磨机是用涂上或嵌入磨料的研具对工件表面进行研磨的磨床。主要用于研磨工件中的高精度平面、内外圆柱面、圆锥面、球面、螺纹面和其他型面。研磨机的主要类型有圆盘式研磨机、转轴式研磨机和各种专用研磨机。研磨机控制系统以plc为控制核心，文本显示器为人机对话界面的控制方式。人机对话界面可以就设备维护、运行、故障等信息与人对话；操作界面直观方便、程序控制、操作简单。全方位安全考虑，非正常状态的误操作无效。实时监控，故障、错误报警，维护方便。目前，研磨机存在着噪声大、散热效果差以及工作范围有限的问题，亟待需要一种研磨机来解决这一问题。

技术实现要素：

本发明所要解决的技术问题是提供一种研磨机，以解决现有技术中导致的上述多项缺陷。

为实现上述目的，本发明提供以下的技术方案：一种研磨机，包括机壳、压杆、电机和磨具，所述机壳底侧设置有减震箱，所述电机设置在机壳内，所述磨具通过转动结构与电机连接，所述转动结构包括短皮带轮、长皮带轮和主轴，所述主轴分别与长皮带轮和磨具连接，所述短皮带轮分别与电机和长皮带轮连接，所述压杆通过立柱设置在机壳的上侧，所述压杆底部设置有压头。

优选的，所述机壳上设置有通孔。

优选的，所述机壳的内壁上设置有散热加强筋。

优选的，所述压杆和立柱上设置有导轨，所述压杆的导轨两侧设置有限位板。

采用以上技术方案的有益效果是：本发明结构的一种研磨机，机壳上设置有通孔，可以减少震动产生的噪声，减少噪声污染，机壳的内壁上设置有散热加强筋，使机壳具有很好的散热性能，从而降低电机的温度，使电机维持良好的运行状态，压杆和立柱上设置有导轨，压杆的导轨两侧设置有限位板，可以扩大研磨机的使用范围，该研磨机具有使用范围广、散热性能好的优点，具有广阔的市场前景。

附图说明

图1是本发明一种研磨机的结构示意图；

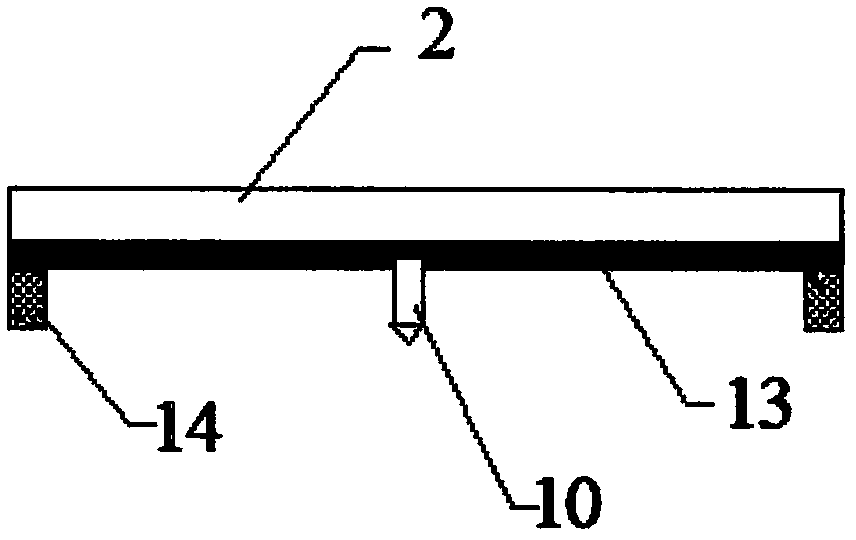

图2为压杆的结构示意图；

其中，1-机壳、2-压杆、3-电机、4-磨具、5-减震箱、6-短皮带轮、7-长皮带轮、8-主轴、9-立柱、10-压头、11-通孔、12-散热加强筋、13-导轨、14-限位板。

具体实施方式

下面结合附图详细说明本发明的优选实施方式。

图1出示本发明的具体实施方式：一种研磨机，包括机壳1、压杆2、电机3和磨具4，机壳1底侧设置有减震箱5，电机3设置在机壳1内，磨具4通过转动结构与电机3连接，转动结构包括短皮带轮6、长皮带轮7和主轴8，主轴8分别与长皮带轮7和磨具4连接，短皮带轮6分别与电机3和长皮带轮7连接，压杆2通过立柱9设置在机壳1的上侧，压杆2底部设置有压头10。

此外，如图2所示，机壳1上设置有通孔11，机壳1的内壁上设置有散热加强筋12，压杆2和立柱9上设置有导轨13，压杆2的导轨13两侧设置有限位板14。

工作时，将工件放置在磨具4上，通过导轨13调节压头10的位置，压头10作用在工件上，打开电机3带动短皮带轮6转动，从而通过长皮带轮7带动主轴8旋转，经主轴8传动带动磨具4旋转，从而工件通过研磨磨削力的作用开始绕压头10中心旋转进行研磨。

基于上述，本发明提供一种研磨机，机壳上设置有通孔，可以减少震动产生的噪声，减少噪声污染，机壳的内壁上设置有散热加强筋，使机壳具有很好的散热性能，从而降低电机的温度，使电机维持良好的运行状态，压杆和立柱上设置有导轨，压杆的导轨两侧设置有限位板，可以扩大研磨机的使用范围，该研磨机具有使用范围广、散热性能好的优点，具有广阔的市场前景。

以上所述的仅是本发明的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离本发明创造构思的前提下，还可以做出若干变形和改进，这些都属于本发明的保护范围。

技术特征：

技术总结
本发明公开了一种研磨机，机壳上设置有通孔，可以减少震动产生的噪声，减少噪声污染，机壳的内壁上设置有散热加强筋，使机壳具有很好的散热性能，从而降低电机的温度，使电机维持良好的运行状态，压杆和立柱上设置有导轨，压杆的导轨两侧设置有限位板，可以扩大研磨机的使用范围，该研磨机具有使用范围广、散热性能好的优点，具有广阔的市场前景。

技术研发人员：管远轮
受保护的技术使用者：管远轮
技术研发日：2017.11.16
技术公布日：2018.05.15
