一种纳米硅复合防火玻璃组合结构的制作方法

本实用新型涉及玻璃领域，特别涉及一种纳米硅复合防火玻璃组合结构。

背景技术：

目前所使用的复合玻璃其仅仅是将两块玻璃复合安装，其存在隔音效果差，防火效果不理想，隔热效果低等问题。随着生活水平的不断提高，对于玻璃的要求也不断提高，单一功能的复合玻璃已经不能满足需求。

目前，市面上公开了公开号为CN205258318U的中国专利，具体为：一种复合玻璃，包括第一玻璃、第二玻璃，第一玻璃与第二玻璃之间分别安装有第一铝间隔条、第二铝间隔条、第一密封胶层、第二密封胶层、第一隔热条、第二隔热条，第一铝间隔条分别与第一密封胶层、第一隔热条相连，第二铝间隔条分别与第二密封胶层、第二隔热条相连，第一玻璃与第一铝间隔条之间安装有第一防火胶层，第一玻璃与第二铝间隔条之间安装有第二防火胶层，第二玻璃与第一铝间隔条之间安装有第三防火胶层，第二玻璃与第二铝间隔条之间安装有第四防火胶层；所述第一玻璃上表面涂覆有氮化硅膜层，所述第二玻璃下表面涂覆也涂覆有氮化硅膜层。

但该产品结构复杂，生产装配费时费力，生产效率低下。

技术实现要素：

本实用新型的目的是提供一种纳米硅复合防火玻璃组合结构，其优点在于结构简单，生产装配方便。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

一种纳米硅复合防火玻璃组合结构，包括封边、第一玻璃和第二玻璃，所述第一玻璃和所述第二玻璃通过封边固定，且两玻璃留有缝隙并与所述封边形成容腔，所述容腔内设置有用于防火的纳米硅防火件。

通过采用上述技术方案：充分利用纳米硅耐高温、耐火、不燃烧的特性，使得产品防火性能优良，与此同时，第一玻璃和第二玻璃能够方便固定于封边上，并达到稳定牢靠的效果。

本实用新型进一步设置为：所述封边包括第一凹槽、间隔槽和第二凹槽，所述第一凹槽和所述第二凹槽位于所述间隔槽的两侧，所述第一玻璃安插于所述第一凹槽，所述第二玻璃安插于所述第二凹槽。

通过采用上述技术方案：第一凹槽与第二凹槽的设置能够使得第一玻璃和第二玻璃更方便、更快捷地安装固定，间隔槽的设置使得第一玻璃和第二玻璃之间固定形成缝隙，无需刻意安排。

本实用新型进一步设置为：所述第一凹槽、第二凹槽分别设置有用于稳固所述第一玻璃、第二玻璃的加固件。

通过采用上述技术方案：加固件的设置能够使得第一玻璃、第二玻璃各自在第一凹槽、第二凹槽中更加稳定。

本实用新型进一步设置为：所述加固件采用防火胶。

通过采用上述技术方案：防火胶具有良好的防火性能和吸热性能。

本实用新型进一步设置为：所述加固件采用膨胀型防火密封胶。

通过采用上述技术方案：当火灾发生时，膨胀型防火密封胶能够发泡膨胀，并吸收火焰燃烧所带来的高热量，从而能够一定程度上缓解玻璃周围的环境温度。

本实用新型进一步设置为：所述第一凹槽和所述第二凹槽中设置有防震垫。

通过采用上述技术方案：防震垫的设置能够使得第一玻璃、第二玻璃在安装于第一凹槽、第二凹槽时更加平稳。

本实用新型进一步设置为：所述第一玻璃和所述第二玻璃中至少有一项设置有磨砂层。

通过采用上述技术方案：磨砂层的设置能够使得当产品作为阻隔室内与室外的中介时，能够起到良好的视野阻碍效果，保护隐私，避免不必要的尴尬发生。

本实用新型进一步设置为：所述第一玻璃和所述第二玻璃中至少有一项设置有防尘层。

通过采用上述技术方案：防尘层的设置能够使得玻璃不容易沾染上灰尘，不容易脏。

本实用新型进一步设置为：所述第一玻璃和所述第二玻璃中至少有一项设置有反光膜，反光膜设置于防尘层与磨砂层之间。

通过采用上述技术方案：反光膜的设置能够使得产品在作为外墙装饰时抵制猛烈的阳光，起到良好的反光效果，与此同时，使得室内的人员能够更加的舒适。

本实用新型进一步设置为：所述第一玻璃和所述第二玻璃呈相同设置。

通过采用上述技术方案：便于生产、安装、更换，使得操作更加灵活。

综上所述，本实用新型具有以下有益效果：

1、充分利用纳米硅耐高温、耐火、不燃烧的特性，使得产品防火性能优良，与此同时，第一玻璃和第二玻璃能够方便固定于封边上，并达到稳定牢靠的效果；

2、第一凹槽与第二凹槽的设置能够使得第一玻璃和第二玻璃更方便、更快捷地安装固定，间隔槽的设置使得第一玻璃和第二玻璃之间固定形成缝隙，无需刻意安排。

附图说明

图1是实施例1的结构示意图；

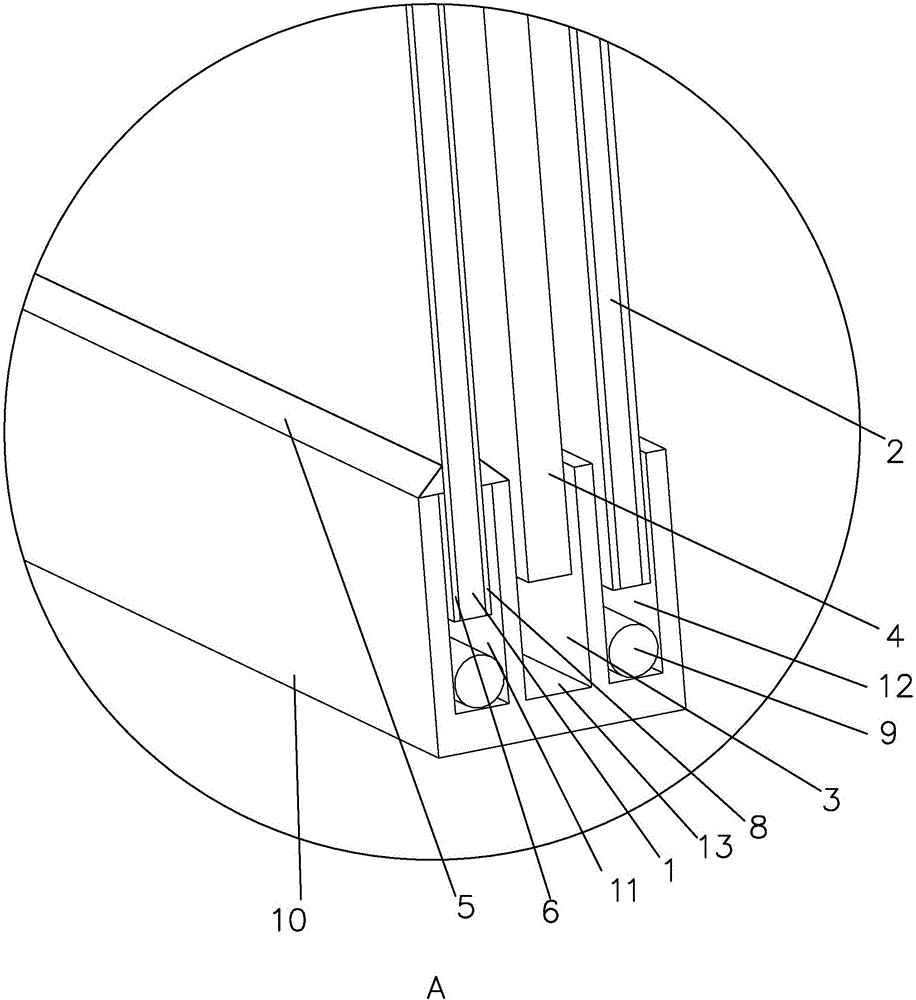

图2是图1的A部放大图；

图3是实施例2的结构示意图。

图中，1、第一玻璃；10、封边；11、第一凹槽；12、第二凹槽；13、间隔槽；2、第二玻璃；3、容腔；4、纳米硅防火件；5、加固件；6、防尘层；7、反光膜；8、磨砂层；9、防震垫。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。

实施例1：

如图1所示，一种纳米硅复合防火玻璃组合结构，包括封边10、第一玻璃1和第二玻璃2，第一玻璃1和所述第二玻璃2通过封边10固定，且两玻璃留有缝隙并与封边10形成容腔3，容腔3内设置有用于防火的纳米硅防火件4。这样充分利用纳米硅耐高温、耐火、不燃烧的特性，使得产品防火性能优良，与此同时，第一玻璃1和第二玻璃2能够方便固定于封边10上，并达到稳定牢靠的效果。

如图2所示，封边10包括第一凹槽11、间隔槽13和第二凹槽12，第一凹槽11和第二凹槽12位于间隔槽13的两侧，第一玻璃1安插于第一凹槽11，第二玻璃2安插于第二凹槽12。第一凹槽11与第二凹槽12的设置能够使得第一玻璃1和第二玻璃2更方便、更快捷地安装固定，间隔槽13的设置使得第一玻璃1和第二玻璃2之间固定形成缝隙，无需刻意安排。第一凹槽11、第二凹槽12分别设置有用于稳固所述第一玻璃1、第二玻璃2的加固件5。加固件5的设置能够使得第一玻璃1、第二玻璃2各自在第一凹槽11、第二凹槽12中更加稳定。加固件5采用膨胀型防火密封胶。防火胶具有良好的防火性能和吸热性能。当火灾发生时，膨胀型防火密封胶能够发泡膨胀，并吸收火焰燃烧所带来的高热量，从而能够一定程度上缓解玻璃周围的环境温度。

第一玻璃1和第二玻璃2呈相同设置，且均设置有防尘层6和磨砂层8。磨砂层8的设置能够使得当产品作为阻隔室内与室外的中介时，能够起到良好的视野阻碍效果，保护隐私，避免不必要的尴尬发生；防尘层6的设置能够使得玻璃不容易沾染上灰尘，不容易脏。第一凹槽11和第二凹槽12中设置有防震垫9，防震垫9的设置能够使得第一玻璃1、第二玻璃2在安装于第一凹槽11、第二凹槽12时更加平稳。

实施例2：

如图3所示，与实施例1的不同之处在于加固件5采用弹性防火胶，以及第一玻璃1和第二玻璃2均设置有反光膜7，反光膜7设置于防尘层6与磨砂层8之间，反光膜7的设置能够使得产品在作为外墙装饰时抵制猛烈的阳光，起到良好的反光效果，与此同时，使得室内的人员能够更加的舒适。
