一种复合肥颗粒造粒装置的制作方法

本实用新型涉及一种复合肥颗粒制造装置，特别涉及一种无粉尘污染的复合肥颗粒造粒装置。

背景技术：

目前国内复合肥生产行业的生产设备、生产工艺五花八门，产品所含元素也各不相同，很难辨认，一般都很难达到理想的标准。现有技术最常用的方法有滚筒造粒法，滚筒造粒法是将生产复合肥需要的原料进行粉碎，先进入圆盘造粒，再进入滚筒加热烘干成型，然后再进入筛分包装。这种方法生产的复合肥颗粒表面粗糙，而且设备占地面积大，一般情况滚筒长20-30米，投资大，特别是粉碎车间不仅噪音大，而且车间内粉尘飞扬，气味难闻，污染严重，长期在此环境下工作，会造成身体的严重损害；用此工艺生产的复合肥含氮量较低，当尿素加入量达到一定数量是，该工艺无法使造好的颗粒成型。

技术实现要素：

本实用新型提供一种复合肥颗粒造粒装置，使复合肥颗粒自然冷却成型，只需要适当增加艺路径，即可减少生产中粉尘及废气的污染。

实现本实用新型的技术方案是，一种复合肥颗粒造粒装置包括复合颗粒熔融部件、颗粒成型部件、回转式金属冷却输送机：

所述复合颗粒融熔部件包括销铵磷熔融仓、辅料混合仓、辅料破碎机、加热器、混合器，所述销铵磷熔融仓通过泵与混合器连通，辅料混合仓与辅料破碎机连通，辅料破碎机与加热器连通，加热器与混合器连通；

所述颗粒成型部件设在滑动杆上的伺服电机，伺服电机上设有喷头，喷头与混合器连接；

所述回转式金属冷却输送机包括主驱动轮、转向轮，金属带套在主驱动轮与转向轮上，步进电机与主驱动轮机械连接，金属带表面设有颗粒孔；

控制器与所述伺服电机和所述步进电机连接。

进一步讲，所述回转式金属冷却输送机上方设有鼓风机。

进一步讲，在所述主驱动轮与所述转向轮之间设有冷水管。

本实用新型与现有技术相比其积极效果是：

（1）硝铵磷熔融液直接参与造粒时，可使造粒物料的造粒温度由 40℃左右升到 60℃左右，造粒水分由～5%降至～2.5%，大大减轻了干燥负荷。

（2）利用硝铵磷熔融液的粘性，在造粒机内帮助物料成粒，提高了物料的成粒率，从而使其生产能力增加约 30%，动力消耗相应减少 30%。

（3）制造复合肥料的规格范围增大，N：P₂O₅：K₂O从0.5：1：1到2：1：1均可生产。

（4）产品的颗粒强度由原来的～12N提到～30N，成品水分由 2.0%降到 1.0%，颗粒外观的改善，结块倾向得以减缓。

（5）冷却的过程是在回转式金属冷却输送机实现的，通过沿长回转式多属准却输送机的长度，可以实现对复合肥颗粒的自然冷却。

（6）生产期间无废水、废气和粉尘排出，车间干净卫生，无刺激性气味，无噪音，克服了目前现有技术复合肥厂污染严重、噪音大的难题。

附图说明：

图1为实用新型工艺设备流程图。

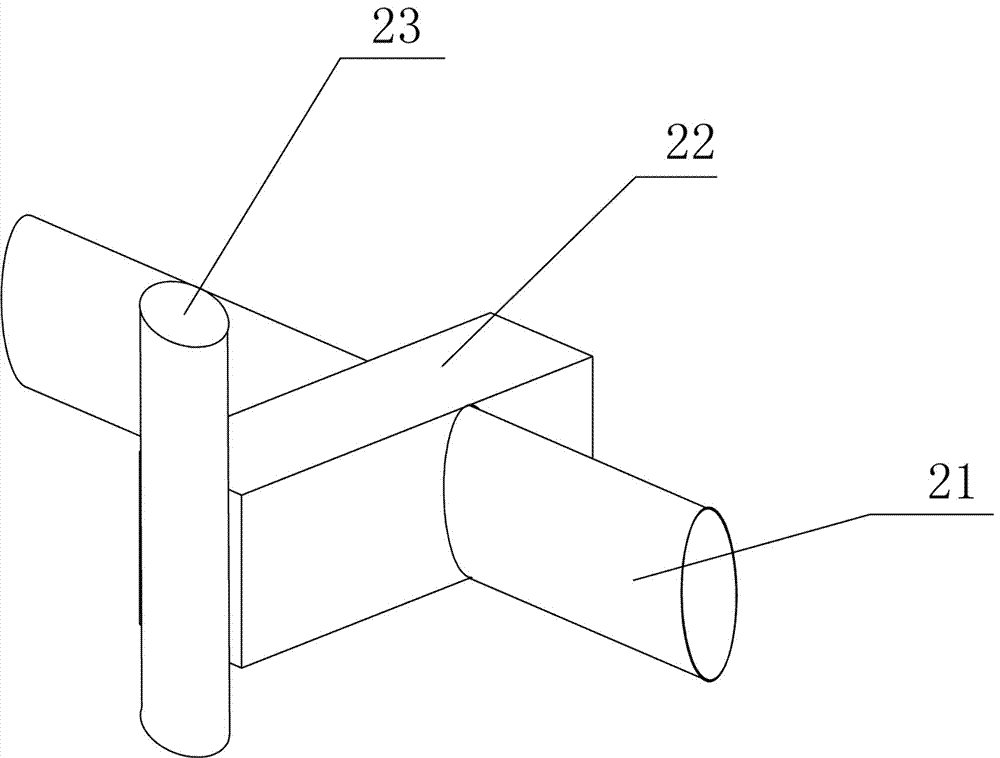

图2为颗粒成型部件结构示意图。

图3为回转式金属冷却输送机结构示意图。

其中：复合颗粒熔融部件1、颗粒成型部件2、回转式金属冷却输送机3、控制器4、鼓风机5、冷水管6、销铵磷熔融仓11、辅料混合仓12、辅料破碎机13、加热器14、混合器15、滑动杆21、伺服电机22、喷头23、. 主驱动轮31、转向轮32、金属带33、步进电机34。

具体实施例

如图1，一种复合肥颗粒造粒装置包括复合颗粒熔融部件1、颗粒成型部件2、回转式金属冷却输送机3：

复合颗粒融熔部件1包括销铵磷熔融仓11、辅料混合仓12、辅料破碎机13、加热器14、混合器15，所述销铵磷熔融仓11通过泵16与混合器15连通，辅料混合仓12与辅料破碎机13连通，辅料破碎机13与加热器14连通，加热器14与混合器15连通，工作时，销铵磷熔融仓11熔化成液体，通过泵16输送至混合器15中，复合肥的辅料预先加入辅料混合仓12混合冷却后，再由辅料破碎机13进一步破碎，加热器14对破碎后辅料进行加热后输送至混合器15中；

如图2中，颗粒成型部件2设在滑动杆21上的伺服电机22，伺服电机22上设有喷头23，喷头23与混合器15连接，工作时，伺服电机22驱动喷头23沿滑动杆21滑动，喷头23将复合肥颗粒依次喷出；

如图3中，回转式金属冷却输送机3包括主驱动轮31、转向轮32，金属带33套在主驱动轮31与转向轮32上，步进电机34与主驱动轮31机械连接，金属带33表面设有颗粒孔，工作时，喷头23在伺服电机的带动下，将依次喷出复合肥颗粒喷在金属带33表面的不同的颗粒孔中，喷头23每喷一排后，步进电机34带动金属带33向前移动一个工位，在回转式金属冷却输送机3缓慢移动；

控制器4与所述伺服电机22和所述步进电机34连接，控制器4可以协调伺服电机22与步进电机34工作。

优选的，所述回转式金属冷却输送机3上方设有鼓风机5，工作时，鼓风机5产生的风通过回转式金属冷却输送机3的上方面表，可以加速在回转式金属冷却输送机3上表面的复合肥颗粒。

优选的，在所述主驱动轮31与所述转向轮32之间设有冷水管6，工作时，冷水管6内通入冷水，可以使回转式金属冷却输送机3整体保持较低的温度，利于复合肥颗粒在回转式金属冷却输送机3上冷却。

本实用新型喷头喷出的复合肥颗粒表面是湿润，在制粒过程不会产生废水、废气和粉尘。
