一种用于建筑机械履带的可更换耐磨垫装置的制作方法

本实用新型是一种用于建筑机械履带的可更换耐磨垫装置，属于履带耐磨垫领域。

背景技术：

防滑链一般是由钢链或橡胶链(tpu)制成，原理简单，易于安装，实用性很强。按照结构可以把防滑链分为两种:一种是已经接成罩状的防滑链；另一种是交叉安装的几根单独的防滑链，它比较简单便宜，但安装不如前者方便。

现有技术公开了申请号为：200920268657.0的一种用于建筑机械的履带(10)的可更换耐磨垫装置(12),包括具有第一和第二侧面的细长加强元件(34,36)。加强元件包括贯穿其布置的第一和第二孔(80,82),且包括在加强元件的第一侧面上限定并分别与第一和第二孔(80,82)同轴的第一和第二多角形横截面承窝(84,86),每个承窝(84,86)包括承窝底面(88)和多个侧面(90,92,94,96,98,100)。容纳在第一和第二承窝中的第一和第二多角形横截面螺母(104,106)具有与所述孔(80,82)中的一个同轴的螺纹孔(108)。耐磨垫(32)由耐磨垫材料模制而成,加强元件(34,36)和螺母(104,106)嵌入模制的耐磨垫的材料中,使得耐磨垫材料将螺母(104,106)保持在承窝(84,86)内的适当位置。但是该履带耐磨垫结构不够牢固。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种用于建筑机械履带的可更换耐磨垫装置，其结构包括横向连接筋、纵向节链、辅助连接链，所述横向连接筋两端设有连接筋铰链座，所述横向连接筋通过连接筋 铰链座与两条纵向节链连接，所述纵向节链设有节链铰链座，所述纵向节链通过节链铰链座与辅助连接链连接，所述横向连接筋设有防磨块A、防磨块B、防磨块C、连接筋辅助铰链座，所述防磨块A、防磨块B、防磨块C从左到右依次设于横向连接筋上表面，所述连接筋辅助铰链座设于连接筋铰链座对向横向连接筋的两端，所述纵向节链设有节链铰链孔、防滑花纹，所述节链铰链孔与连接筋铰链座通过节链铰链销连接，所述防滑花纹设于纵向节链表面，所述辅助连接链设有辅助链铰链A、辅助链铰链B、辅助防滑花纹，所述辅助链铰链A通过辅助链铰链销A与节链铰链座连接，所述辅助链铰链B通过辅助链铰链销B与连接筋辅助铰链座连接，所述辅助防滑花纹设于辅助连接链表面，所述防磨块A、防磨块B、防磨块C都由六块小防磨块组成。

进一步的，所述小防磨块表面设有防磨凸起。

本实用新型的一种用于建筑机械履带的可更换耐磨垫装置，通过采用铰链连接，实现了本新型履带耐磨垫结构更加牢固。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种用于建筑机械履带的可更换耐磨垫装置的整体结构示意图；

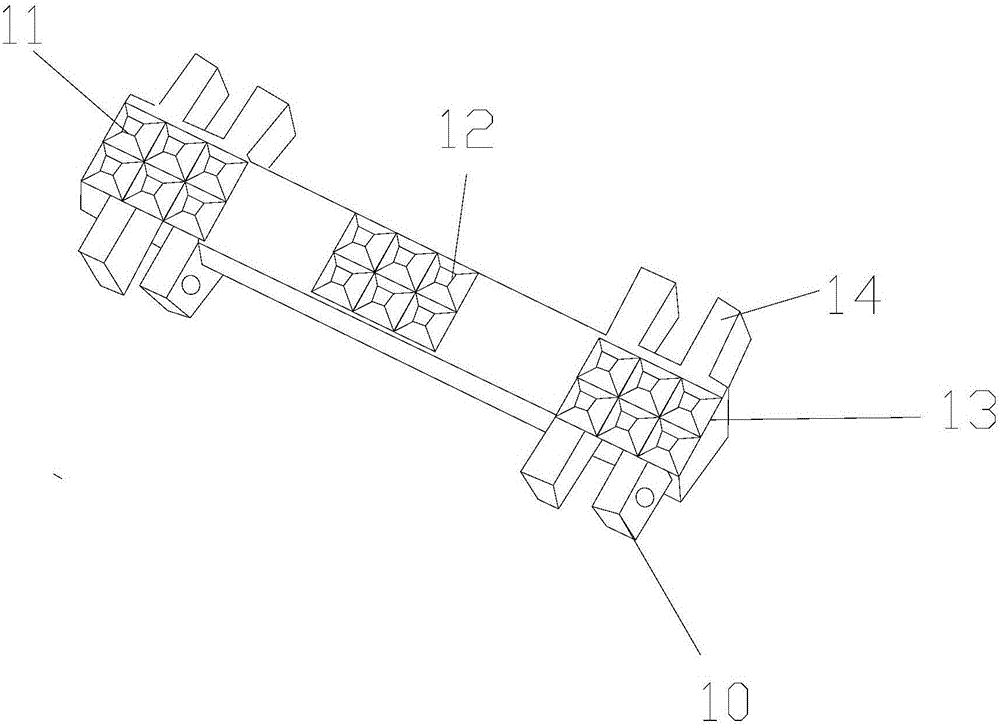

图2为本实用新型横向连接筋的结构示意图；

图3为本实用新型纵向节链的结构示意图；

图4为本实用新型辅助连接链的结构示意图。

图中：横向连接筋-1、纵向节链-2、辅助连接链-3、连接筋铰链座-10、节链铰链座-20、防磨块A-11、防磨块B-12、防磨块C-13、连接筋辅助铰链座-14、节链铰链孔-21、防滑花纹-22、节链铰链销-23、辅助链铰链A-30、辅助链铰链B-31、辅助防滑花纹-32、辅助链铰链销A-33、辅助链铰链销 B-34。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-4，本实用新型提供一种用于建筑机械履带的可更换耐磨垫装置，其结构包括横向连接筋1、纵向节链2、辅助连接链3，所述横向连接筋1两端设有连接筋铰链座10，所述横向连接筋1通过连接筋铰链座10与两条纵向节链2连接，所述纵向节链2设有节链铰链座20，所述纵向节链2通过节链铰链座20与辅助连接链3连接，所述横向连接筋1设有防磨块A11、防磨块B12、防磨块C13、连接筋辅助铰链座14，所述防磨块A11、防磨块B12、防磨块C13从左到右依次设于横向连接筋1上表面，所述连接筋辅助铰链座14设于连接筋铰链座10对向横向连接筋1的两端，所述纵向节链2设有节链铰链孔21、防滑花纹22，所述节链铰链孔21与连接筋铰链座10通过节链铰链销23连接，所述防滑花纹22设于纵向节链2表面，所述辅助连接链3设有辅助链铰链A30、辅助链铰链B31、辅助防滑花纹32，所述辅助链铰链A30通过辅助链铰链销A33与节链铰链座20连接，所述辅助链铰链B31通过辅助链铰链销B34与连接筋辅助铰链座14连接，所述辅助防滑花纹32设于辅助连接链3表面，所述防磨块A11、防磨块B12、防磨块C13都由六块小防磨块组成，所述小防磨块表面设有防磨凸起。

在进行使用时，通过铰链连接节链，覆盖于履带表面，从而达到防磨损的效果。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例 看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
