新型折叠自行车的制作方法

本发明涉及自行车领域，尤其涉及一种新型折叠自行车。

背景技术：

随着社会经济发展，人们乘机动车出行更加频繁，这已在城市中引起交通拥堵现象，同时机动车排放尾气所对环境产生的严重污染和能源消耗所带来的能源紧缺也引起了人们重视，这使绿色环保出行的健身工具自行车重新回到人们视野中。

自行车，尤其折叠自行车以其携带方便，重量轻所占空间小特点广受欢迎，并在市场上以其种类繁多并为不同出行目的人提供了不同选择，然而这些折叠车在设计上仍存在不足，如折叠件多在车梁处受力过于集中而且此处部件过多过于复杂易引起车的骑行不稳定使人易产生担心感觉。

针对上述折叠车不足本发明提供一种新颖折叠自行车可有效解决上述问题。

技术实现要素：

本发明目的是提供一种新颖自行车折叠方法，采用此方法能够实现自行车快速折叠，收放和稳固骑行。

为实现上述目的，本发明采用以下技术方案：

一种折叠自行车，包括折叠车把、车叉、车梁、后车轮车架和传动系统，所述车叉由前车叉和前车轮组成，二者由活动可拆卸车轮车轴连接，车叉中的两前叉具有分别可独立在纵向和水平方向转动功能从而可进行前车轮内外旋转，通过前车轮与前叉向外旋转方法而腾出前叉中部空间实现自行车后车轮后车架及传动系统，前插入前叉中部空间实现自行车纵向折叠。

一种折叠自行车，包括折叠车把、前车叉、车梁、后车轮车架及传动系统，车梁与前车叉固接，车梁上安装有车座，底端安装有后车架减震系统的车梁由固定锁紧螺栓、固定锁紧孔、折叠转轴与后车轮车架联结为一体；前车叉上采用车叉内轴绕轴转动结构方式带动前车轮进行水平向内和向外转动，后车轮及传动系统的纵向向前折叠与展开；所述前车叉分为三种，第一种为纵向旋转前叉、前车轮水平旋转前叉和前车轮组成，第二种为上下移动前叉、前车轮水平旋转前叉和前车轮组成，第三种为旋转前叉、前车轮水平旋转前叉和前车轮组成；车梁、后车轮车架、后车轮以及传动系统由折叠转轴连接，并通过后车轮车架前端安装的固定锁紧螺栓、后车架减震系统末端的固定锁紧孔连接。

所述前车叉采用第一种为纵向旋转前叉、前车轮水平旋转前叉和前车轮组成；纵向旋转前叉和前车轮水平旋转前叉分别能独立在纵向和水平方向绕轴转动，三者由前车轮车轴锁紧固定梢连接，前车轮水平旋转前叉和前车轮为固接可随旋转前叉上端旋转前叉旋转轴绕前车叉第一支撑架水平旋转。

所述前车叉采用第二种为上下移动前叉、前车轮水平旋转前叉和前车轮组成，上下移动前叉、前车轮水平旋转前叉由水平金属分别采用套接与固接连接成一体，上下移动前叉能垂直上下移动插入和退出前车叉转向第二支撑架孔中通过前车轮车轴锁紧固定梢与前车轮锁紧孔进行螺纹连接固定和断开。

所述前车叉采用第三种为旋转前叉、前车轮水平旋转前叉和前车轮组成；旋转前叉和前车轮水平旋转前叉由水平金属固接一体与前车轮通过前车轮车轴锁紧固定梢连接，旋转前叉水平金属固接顶部加工成内螺纹孔由前叉锁紧固定梢上的螺纹将前车轮、旋转前叉、前车轮水平旋转前叉与转向前车叉连接固定；松开前叉锁紧固定梢、前车轮、旋转前叉、前车轮水平旋转前叉连接体以前车轮水平旋转前叉顶部旋转前叉旋转轴绕前车叉第一支撑架35水平旋转。

前车轮水平旋转前叉上端带螺纹棱柱的旋转前叉旋转轴与第一支撑架与现有车把转向叉以相同结构方式连接和转动，第一支撑架与第一水平支撑架、第二水平支撑架以固接方式连接。

纵向旋转前叉的纵向旋转前叉转轴内插于第一水平支撑架中并由水平内转轴上旋转卡槽环与第一水平支撑架上的旋转锁紧螺钉旋紧稳固，纵向旋转前叉由上端纵向旋转前叉固定孔与第二水平支撑架的弹簧锁紧梢连接固定。

前车轮水平旋转前叉顶端安装有前车轮旋转前叉固定件，前车轮、旋转前叉、前车轮水平旋转前叉连接体活动由前车轮旋转前叉固定件和前车轮水平旋转前叉上端旋转前叉旋转轴顶端棱柱固定。

折叠车把的两折叠车把由折叠车把折叠固定梢锁紧、展开和折叠。

本发明有益效果：

1.针对折叠方式，本发明采用前车轮向外旋转和后车轮后半部以车梁底端转轴纵向向前折叠方法实现自行车折叠与展开，采用此折叠方法的自行车在折叠后前后车轮能平行重叠贴紧以实现自行车体积最小化从而实现节省所占用空间目的。

2.采用此折叠方法的自行车前车叉受力分布均匀受力集中在主前叉上从而使在骑行时更稳固。

3.对于骑行方式，本发明采用在旋转前车叉顶端设置有锁紧固定装置，这样在骑行和携带时能固定前车叉转动同时也固定了前车轮也可根据骑行者喜好实行自行车单叉和双叉两种骑行模式。

附图说明

图1为本发明折叠自行车展开状态结构示意图。

图2是折叠自行车前叉前车轮锁定结构图。

图3是折叠自行车前叉和车轮打开结构示意图。

图4是折叠自行车前叉前车轮向外侧旋转锁定结构示意图。

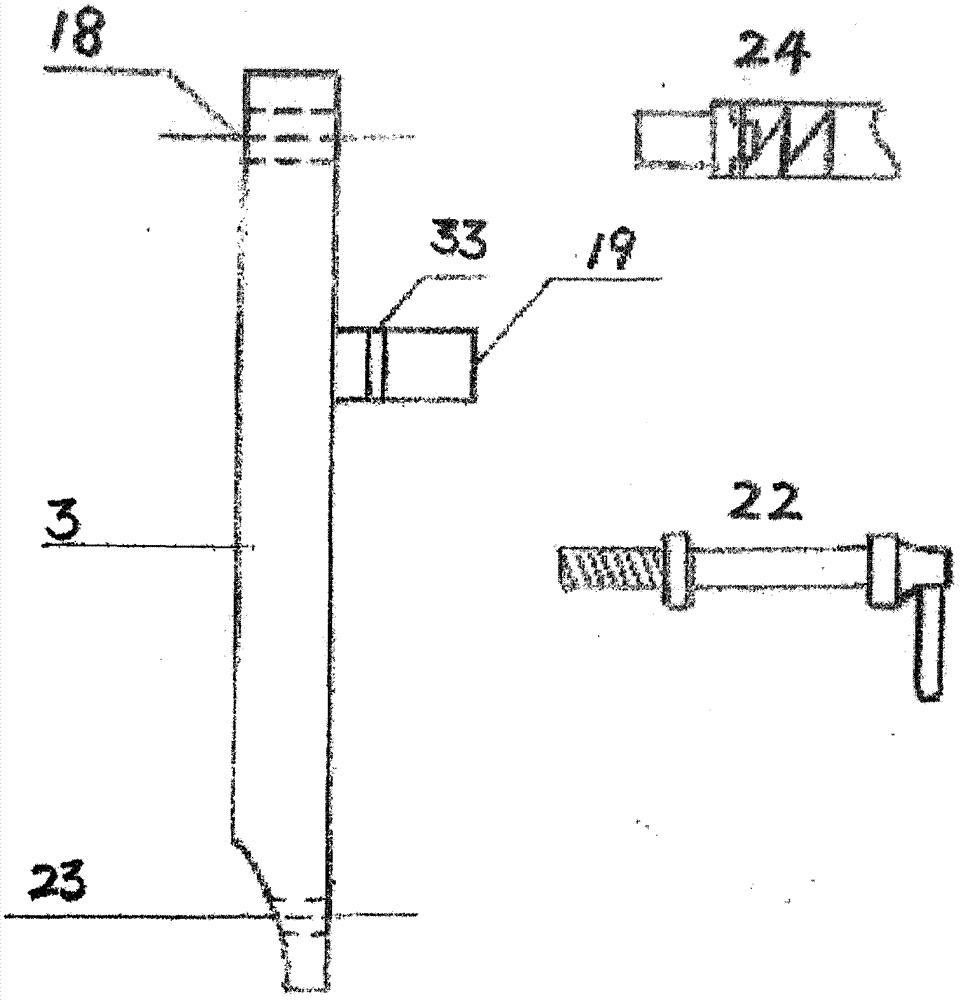

图5是折叠自行车前叉前车轮连接部件结构示意图。

图6是折叠自行车前叉前车轮连接部件结构示意图。

图7是折叠自行车去掉纵向旋转前叉成为单叉骑行模式前叉结构示意图。

图8是前叉为单叉折叠自行车前叉结构示意图。

图9是前叉为单叉折叠自行车折叠结构示意图。

图10是前叉为双叉折叠自行车折叠结构示意图。

图11是前叉和前车轮打开车轮锁紧车轮旋转固定结构示意图。

图12是前叉和前车轮打开车轮锁紧车轮旋转固定结构示意图。

图13是前叉和前车轮打开车轮锁紧车轮旋转固定结构示意图。

图14是前叉和前车轮打开车轮锁紧车轮旋转固定结构示意图。

图15是前叉和前车轮打开车轮锁紧车轮旋转固定结构示意图。

图16是折叠自行车前叉锁紧及打开装置前叉旋转轴结构示意图。

图17为本发明折叠自行车车把及整车折叠后结构示意图。

图18是图17中可折叠车把结构分示图。

图19是图17中固定在前车叉上的折叠车把插入孔分示图。

图20为本发明折叠自行车整车及车把折叠示意图。

图中1、折叠车把，2、前车叉，3、纵向旋转前叉，4、前车轮，5、车梁， 6、车座，7、后车架减震系统，8、后车轮车架，9、后车轮飞轮，10、后车轮， 11、车链，12、脚踏，13、脚踏盘，14、脚踏盘转轴，15、折叠转轴，16、折叠车把折叠固定梢，17、折叠车把旋转插入孔，18、纵向旋转前叉固定孔，19、纵向旋转前叉转轴，20、前车轮水平旋转前叉，21、前车轮车轴，22、前车轮车轴锁紧固定梢，23、前车轮锁紧孔，24、弹簧锁紧梢，25、前车轮旋转前叉固定件，26、上下移动前叉，27、前叉锁紧固定梢，28、旋转前叉，28-1、旋转前叉结构，29、旋转前叉旋转轴联结螺帽，30、旋转前叉旋转轴，31、固定锁紧螺栓，32、固定锁紧孔，33、旋转卡槽环，34、旋转锁紧螺钉，35、第一支撑架，36、第二支撑架37、第一水平支撑架，38、第二水平支撑架。

具体实施方式

下面结合附图通过实施例对本发明做进一步的说明。

如图1-10所示一种自行车折叠方法。

一种折叠自行车，包括折叠车把1、前车叉2、车梁5、后车轮车架8，折叠车把1 与前车叉2采用旋转孔式固定连接，如图19所示，折叠车把1左右独立把手以旋转孔进行旋转由车把折叠固定梢16完成折叠与展开。

所述前车叉2由纵向旋转前叉3、20和前车轮4组成、三者通过前车轮车轴锁紧固定梢22连接，前车叉2的两前叉3和20分别可独立在纵向和水平方向绕内轴19和30转动，前车轮4与前叉20固定连接并可随前叉20在水平面以前叉旋转轴 30为轴转动，当前车轮4向车叉内和外旋转时首先转动前叉3使其随转轴19旋转至水平位置同时向内和外旋转前车轮4，当旋转到位时前车轮4可由20顶端活动卡帽25固定。

如上所述折叠自行车，车梁5与前车叉2固定连接，车梁5上安装有车座6，座椅高度可由骑乘人调整，车梁5底端分别安装有减震机构7和折叠转轴孔15、转轴孔15与后车轮车架8为一体并与车梁5底端折叠转轴孔通过转轴15连接。

所述车架8安装有传动盘13、传动盘转轴14、脚踏12，传动盘13与后车轮 10及飞轮9通过车链11连接组成折叠自行车传动系统并带动后车轮转动。

所述后车轮车架8前端安装有固定锁紧螺栓31，其与车梁5上减震系统7通过螺栓锁紧和断开实现车架与车梁连接和分离，并通过折叠转轴15使后车车架 8，后车轮10及传动系统以转轴15为轴心纵向向前和向后旋转实现整车折叠与展开并与水平向外旋转的前车轮平行贴紧。

实施例1

如图1-10所示，自行车处于展开状态，当要折叠自行车时，手动旋转前车轮车轴锁紧固定梢22与23连接使前车轮4与前叉3分开，按下内部装有弹簧锁紧梢24使其与纵向旋转前叉固定孔18断开联接转动纵向旋转前叉3使其以前叉转轴19绕轴纵向旋转至水平位置同时在水平面方向转动前车轮4使其联结前叉 20以旋转前叉内轴30为轴绕支撑架35向外侧转动180度使前叉内部空出位置，按下前叉20上端活动卡帽25使其与前叉内轴30顶端棱柱闭合实现前叉20及车轮固定。

进行后车轮折叠，紧接上述过程，如图1和图17所示，打开锁紧螺栓31 与固定锁紧孔32连接，转动后车轮10、后车轮架8、传动盘13、脚踏12、车链11 组成传动系统折叠转轴15为轴纵向向前旋至前叉中间空出位置并与外转前车轮平行贴紧完成自行车折叠。

展开折叠自行车时按照上述折叠过程进行逆向操作实现自行车展开。

实施例2

如图1、11、12、13所示，自行车处于展开状态，当要折叠自行车时手动旋转前车轮车轴锁紧固定梢22断开前车轮4另一端与前叉3连接使前车轮4与上下移动前叉26分开向下移动前叉26断开与前车叉上部支撑架36联接，在水平面方向转动上下移动前叉26前车轮4及其联结前叉20以其旋转前叉内轴30为轴向外侧转动180度此时前叉内部空出位置，按下前叉20上端活动卡帽25使其与前叉 30顶端棱柱闭合实现前叉20及车轮固定。

进行后车轮折叠，紧接上述过程，如图1和图17所示，打开锁紧螺栓 31与固定锁紧孔32连接，转动后车轮10、后车轮架8、传动盘13、脚踏12、车链11组成传动系统以折叠转轴15为轴纵向向前旋转至前车叉中间空出位置并与外转前车轮平行贴紧完成自行车折叠全过程。

展开折叠自行车时按照上述折叠过程逆向进行操作实现自行车展开。

实施例3

如图1、14、15、16所示，自行车处于展开状态，当要折叠自行车时手动旋转前叉28顶端前叉锁紧固定梢27使其与旋转前叉28断开联接在水平方向转动旋转前叉28前车轮4及其联结前叉20以旋转前叉20内轴30为轴向外侧转动180度使前叉内部空出位置，按下前叉20上端活动卡帽 25使其与内轴30顶端棱柱闭合实现前叉20、28及车轮固定。

进行后车轮折叠，紧接上述过程，如图1和图17、18、19所示，打开锁紧螺栓31与固定锁紧孔32连接，转动后车轮10、后车轮架8、传动盘13、脚踏12、车链11组成传动系统以折叠转轴15为轴纵向向前旋转至前车叉中间空出位置并与外转前车轮平行贴紧完成自行车折叠全过程。

展开折叠自行车时按照上述折叠过程逆向进行操作实现自行车展开。
