一种MTBE制备用反应装置的制作方法

本实用新型涉及石油化工技术领域，具体为一种MTBE制备用反应装置。

背景技术：

MTBE是甲基叔丁基醚的缩写，一种高辛烷值汽油添加剂，工业上通过甲醇和异丁烯在催化剂条件下进行催化醚化反应可以得到MTBE，但是传统的反应装置只能达到百分之九十四到百分之九十六的产率，且催化醚化反应为一种可逆反应，传统生产装置温度压力控制不精细，容易发生逆向反应导致MTBE产率下降，增加后期产物与原料分离装置的工作强度。

技术实现要素：

本实用新型的目的在于提供一种MTBE制备用反应装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案一种MTBE制备用反应装置，包括甲醇进口、异丁烯进口、缓冲罐、压力表、温度表、反应塔、液位计、人孔、MTBE出口、塔基座、安全阀、溢流管、塔板、加热器、固定床和催化剂，所述甲醇进口和异丁烯进口与缓冲罐一体成型，所述缓冲罐下侧与反应塔固定连接，且缓冲罐左侧与压力表法兰连接，所述反应塔与温度表法兰连接，且反应塔左侧与液位计法兰连接，所述反应塔底侧开设有人孔，且反应塔底侧与MTBE出口固定连接，所述反应塔与塔基座焊接，所述缓冲罐上侧安装有安全阀，所述安全阀与溢流管法兰连接，所述反应塔内部安装有加热器，且反应塔内部与塔板固定连接，所述塔板上侧设置有固定床，所述固定床内部安装有催化剂。

优选的，所述塔板采用不锈钢材料，且塔板内间距2cm开设有直径1cm的孔洞。

优选的，所述催化剂采用树脂催化剂。

优选的，所述加热器与反应塔垂直且距离塔顶距离1.5m。

优选的，所述甲醇进口平行设置于异丁烯进口下侧且安全阀分别与甲醇进口、异丁烯进口垂直。

与现有技术相比，本实用新型的有益效果是：本装置反应塔内设置有多层塔板，且每层塔板上都安装有固定床，通过塔板降低原料在塔中的流动速度，增加催化剂与原料的反应时间，在加热条件下提高MTBE的生成率，且可以实现对温度压力的精确控制，同时缓冲罐设置为漏斗形状，利用原料重量增加塔内压力，提高反应速率，简化了工艺流程，增加了反应速率和生成物产量，且降低能耗。

附图说明

图1为本实用新型整体结构示意图。

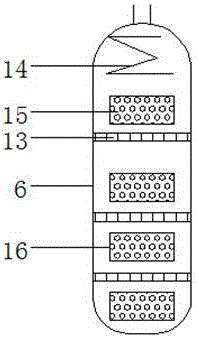

图2为本实用新型反应塔结构示意图。

图中：1、甲醇进口，2、异丁烯进口，3、缓冲罐，4、压力表，5、温度表，6、反应塔，7、液位计，8、人孔，9、MTBE出口，10、塔基座，11、安全阀，12、溢流管，13、塔板，14、加热器，15、固定床，16、催化剂。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，本实用新型提供一种技术方案：一种MTBE制备用反应装置，包括甲醇进口1、异丁烯进口2、缓冲罐3、压力表4、温度表5、反应塔6、液位计7、人孔8、MTBE出口9、塔基座10、安全阀11、溢流管12、塔板13、加热器14、固定床15和催化剂16，甲醇进口1和异丁烯进口2与缓冲罐3一体成型，甲醇进口1平行设置于异丁烯进口2下侧且安全阀11分别与甲醇进口1、异丁烯进口2垂直，根据异丁烯密度大于甲醇密度的原理，异丁烯比甲醇晚进入缓冲罐，防止高温下甲醇气化从反应罐6溢出，缓冲罐3下侧与反应塔6固定连接，且缓冲罐3左侧与压力表4法兰连接，反应塔6与温度表5法兰连接，且反应塔6左侧与液位计7法兰连接，反应塔6底侧开设有人孔8，且反应塔6底侧与MTBE出口9固定连接，反应塔6与塔基座10焊接，缓冲罐3上侧安装有安全阀11，安全阀11与溢流管12法兰连接，反应塔6内部安装有加热器14，加热器14与反应塔6垂直且距离塔顶距离1.5m，增加加热器14与反应塔6的接触面积，提高塔内温度，增加反应速率，且反应塔6内部与塔板13固定连接，塔板13采用不锈钢材料，且塔板13内间距2cm开设有直径1cm的孔洞，增加塔板13的耐腐蚀能力，同时降低原料在塔内的流动速度，提高生成物产量，塔板13上侧设置有固定床15，固定床15内部安装有催化剂16，催化剂16采用树脂催化剂，树脂催化剂具有重复利用耐腐蚀耐高温的特性，实用性强。

工作原理：甲醇和异丁烯分别从甲醇进口1和异丁烯2进口进入缓冲罐3，在缓冲罐3中混合后进入反应塔6，缓冲罐3提高反应物的混合率，同时防止反应塔6中反应物气化溢出，反应塔6内安装有加热器14，加热器14对反应物进行加热，然后反应物流经固定床15，固定床15内安装有催化剂16，在催化剂16催化下甲醇和异丁烯发生反应生成MTBE，经过从上到下流动过程中的反应，最后MTBE以及残留的甲醇和异丁烯从MTBE出口流出，当反应罐6内压力过高时，安全阀11起跳，对装置进行泄压，保证系统安全。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
