一种搅拌机的制作方法

本实用新型涉及搅拌机技术，具体一种功能多样的搅拌机。

背景技术：

现有的搅拌机倾倒搅拌料比较不便，角度不易掌握和调整。

技术实现要素：

发明目的：本实用新型的目的在于解决现有技术中存在的不足，提供一种搅拌机。

技术方案：本实用新型所述的一种搅拌机，包括搅拌桶、传动组件、电机和支撑架，所述支撑架立于地面，支撑架顶端设有旋转套，支撑架上还安装有用于放置电机的支撑板，搅拌桶底部边缘设有齿圈；所述传动组件包括转动管，转动管中卡有转动轴，转动管管壁固定于夹板，夹板上设有传动轴以及与齿圈啮合的齿轮；搅拌桶底部中间位置与传动组件中的转动轴装配，传动轴一端连接齿轮，传动轴的另一端穿过旋转套后连接于带轮，带轮通过皮带连接于电机。

进一步的，所述支撑架包括第一支架、第二支架和第三支架，第二支架整体呈弧形，第二支架的一端连接于竖直向上的第三支架，第三支架的顶端固定有旋转套；第二支架的另一端连接于第一支架，第一支架支撑于地面，第二支架上还安装有立于地面的脚轮。

为便于使搅拌桶调整角度，倾倒搅拌料，所述夹板上还有手把，转动手把带动搅拌桶转动。

进一步的，所述转动轴穿套雨转动套中，两端分别通过卡扣卡于转动套两端，采用这样的结构设计，使得转动轴能够在转动套中任意角度转动而又不至于脱落。

进一步的，所述电机外周罩有防护罩。

有益效果：本实用新型结构简单，支撑架稳固，搅拌桶可以多角度倾倒搅拌料。：

附图说明

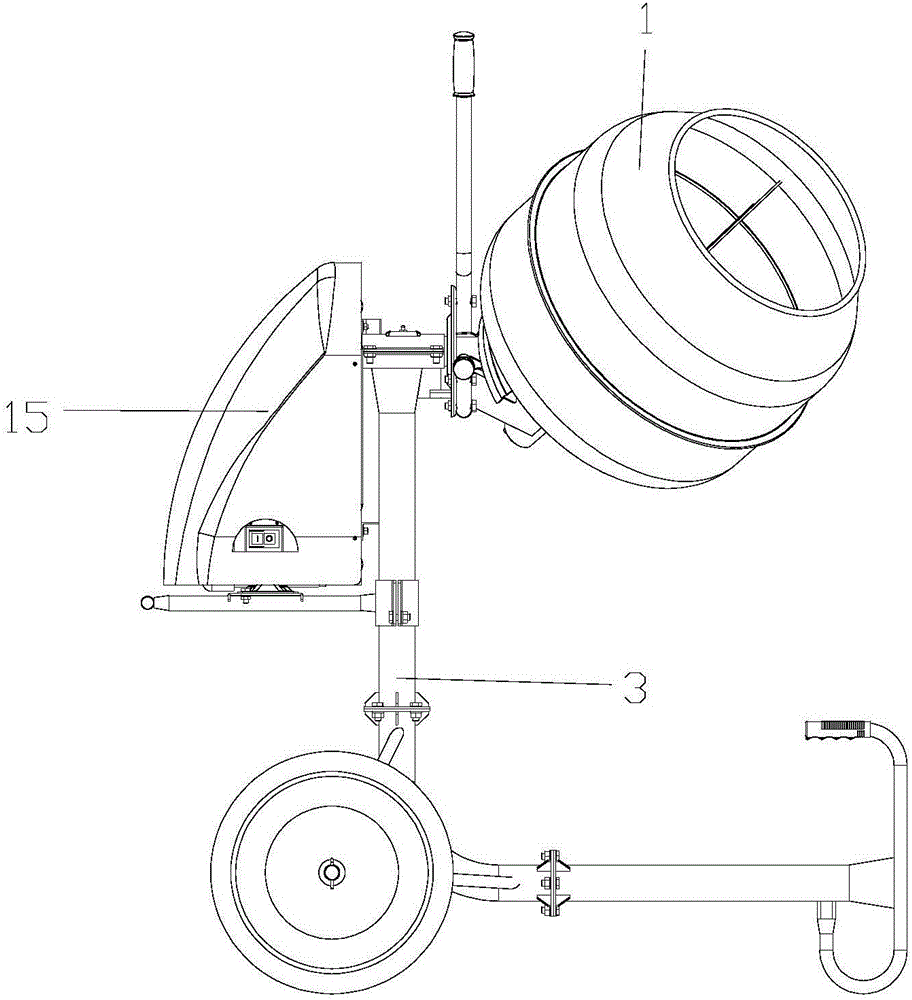

图1为本实用新型的结构示意图；

图2为本实用新型的侧视图；

图3为本实用新型的侧视图。

具体实施方式

下面对本实用新型技术方案进行详细说明，但是本实用新型的保护范围不局限于所述实施例。

一种搅拌机，包括搅拌桶1、传动组件、电机2和支撑架3，支撑架3立于地面，支撑架3顶端设有旋转套4，支撑架3上还安装有用于放置电机2的支撑板5，搅拌桶1底部边缘设有齿圈11；传动组件包括转动管6，转动管6中卡有转动轴7，转动管6管壁固定于夹板8，夹板8上设有传动轴9以及与齿圈11啮合的齿轮10；搅拌桶1底部中间位置与传动组件中的转动轴7装配，传动轴9一端连接齿轮10，传动轴9的另一端穿过旋转套4后连接于带轮12，带轮12通过皮带连接于电机2。

其中，支撑架3包括第一支架31、第二支架32和第三支架33，第二支架32整体呈弧形，第二支架32的一端连接于竖直向上的第三支架33，第三支架33的顶端固定有旋转套4；第二支架32的另一端连接于第一支架31，第一支架31支撑于地面，第二支架32上还安装有立于地面的脚轮14。

夹板8上还有手把13，转动轴7穿套雨转动套中，两端分别通过卡扣卡于转动套两端，电机2外周罩有防护罩15，电机2用三角带带动三角带轮12传动，通过传动轴9带动齿轮10转动，齿轮10带动齿圈11转动，即使搅拌桶1转动工作。

传动轴9在旋转套4第三支架33顶端之间旋转，可拨动手把13转动传动部件，使搅拌桶1旋转到另一边一定角度，可倾倒泻料。
