一种FPC弯折区单面开窗的液晶显示模组的制作方法

本实用新型涉及液晶显示模组，更具体地说是涉及一种FPC弯折区单面开窗的液晶显示模组。

背景技术：

现有技术中液晶显示模组上的FPC弯折区结构，正反面都有一层覆盖膜，中间是线路基材层，因覆盖膜是比较硬的一种材质，FPC的弯折时就会有一个很大的反弹力，当液晶显示模组长时间放置，或是做信赖性测试后，会出现FPC与背光模组脱离的问题，产品存在严重的品质、可靠性的风险。

技术实现要素：

为解决上述现有技术中存在的问题，本实用新型提供一种FPC弯折区单面开窗的液晶显示模组，通过在FPC单层弯折区上表面的覆盖膜设置整面的开窗区域，从而降低了FPC弯折时的反弹力。

本实用新型的技术方案为：一种FPC弯折区单面开窗的液晶显示模组，包括FPC主体和液晶显示屏，所述FPC主体包括依次连接的连接区、FPC单层弯折区和FPC双层区，所述FPC双层区的一端部设有与主板连接的金手指，所述连接区与液晶显示屏连接，所述FPC单层弯折区包括基层、设于所述基层下表面上的铜箔层、覆盖在所述铜箔层下表面上的覆盖膜和覆盖在所述基层上表面上的覆盖膜，所述基层上表面上的覆盖膜设有整面的开窗区域。

所述连接区上设有多个与所述FPC主体长度方向垂直且等间距设置的连接脚。

所述基层包括基材，通过第一胶层分别设于所述基材上表面和下表面上的的两铜层，所述两铜层上设有第二胶层。

本实用新型提出的FPC弯折区单面开窗的液晶显示模组，通过在FPC单层弯折区上表面的覆盖膜设置整面的开窗区域，降低了FPC弯折时的反弹力，在液晶显示模组长时间放置，或是做信赖性测试后，减少了出现FPC与背光模组脱离几率。

附图说明

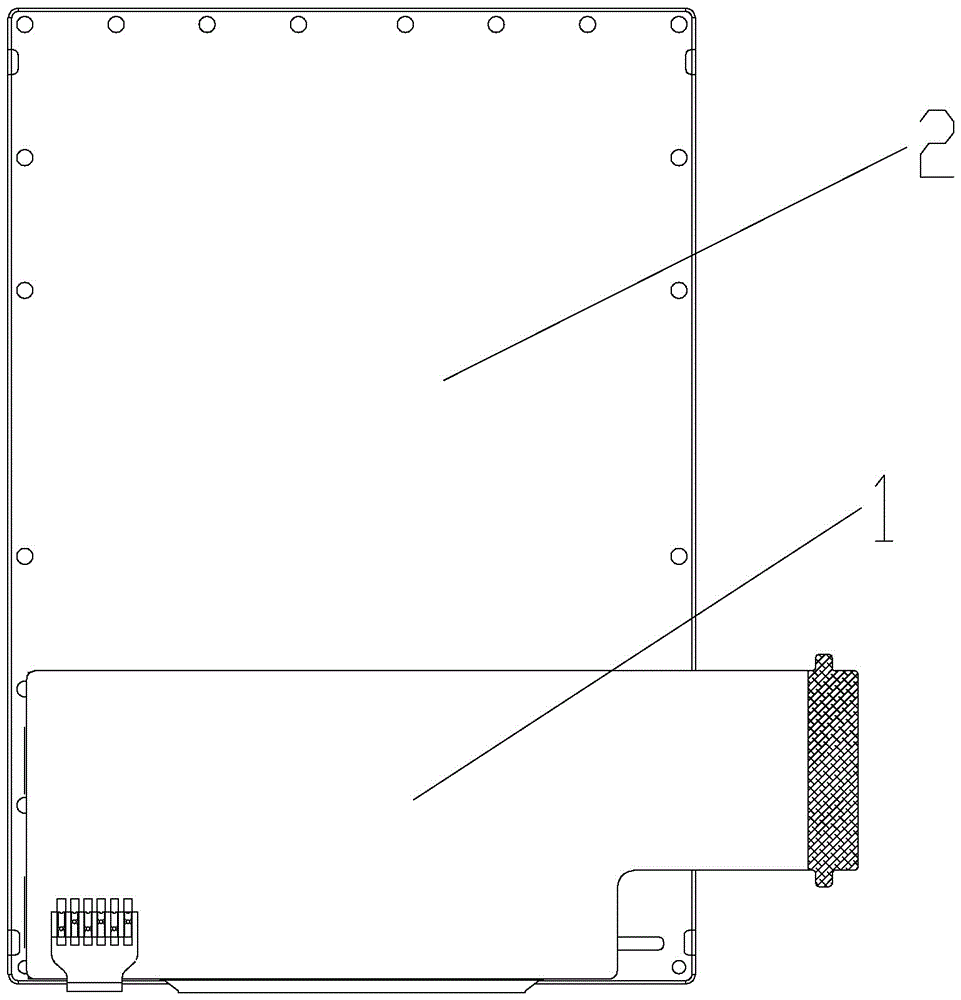

图1为本实用新型FPC展开时的示意图；

图2为本实用新型FPC弯折时的示意图；

图3为本实用新型FPC主体的结构图；

图4为从图3中左侧看的结构示意图；

图5为本实用新型基层剖面图。

具体实施方式

参考图1和图2，本实用新型提出的FPC弯折区单面开窗的液晶显示模组，包括FPC主体1和液晶显示屏2。参考图3和图4，FPC主体1包括依次连接的连接区11、FPC单层弯折区12和FPC双层区13，FPC双层区13的一端部设有与主板连接的金手指14，连接区11与液晶显示屏2连接。FPC单层弯折区12包括基层121、设于基层121下表面上的铜箔层122、覆盖在铜箔层122下表面上的覆盖膜123和覆盖在基层121上表面上的覆盖膜123。基层121上表面上的覆盖膜123设有整面的开窗区域15，即在FPC单层弯折区12的非走线面上的覆盖膜开整面的开窗区域。

连接区11上设有多个与FPC主体1长度方向垂直且等间距设置的连接脚。

参考图5，基层121包括基材1211，通过第一胶层1212分别设于基材121上表面和下表面上的的两铜层1213，两铜层1213上设有第二胶层1214。第二胶层1214用于将基层与铜箔层连接或基层与覆盖膜连接。

本实用新型提出的FPC弯折区单面开窗的液晶显示模组，通过在FPC单层弯折区上表面的覆盖膜设置整面的开窗区域，降低了FPC弯折时的反弹力，在液晶显示模组长时间放置，或是做信赖性测试后，减少了出现FPC与背光模组脱离几率。另外，还降低FPC弯折区的厚度，减少FPC突出液晶显示模组的尺寸；降低产品重量，同时产品的可靠性、使用性不会受到影响。

以上的具体实施例仅用以举例说明本实用新型的构思，本领域的普通技术人员在本实用新型的构思下可以做出多种变形和变化，这些变形和变化均包括在本实用新型的保护范围之内。
