一种工件夹紧装置的制作方法

本发明属于机床夹具领域，涉及到一种快速侧面压紧装置。

背景技术：

在许多机床夹具中，存在许多侧面压紧的问题。特别是在机床夹具中某些部位空间小，不能采用普通的螺杆压紧，为了解决此类问题，提出了以一种工件夹紧装置。

技术实现要素：

本发明的目的是：提出一种在小空间内进行快速侧面压紧的装置。

本发明的技术方案是：

提供一种工件夹紧装置，所述的夹紧装置包括支撑体3、月牙板1、销轴4和螺杆；

月牙板1中部开有腰形孔；支撑体3，支撑体3上开有月牙板安装槽，所述的月牙板插设在所述的安装槽中，且该安装槽两侧壁与月牙板1的板面为滑动配合，在所述的安装槽两侧壁之间固定有销轴4，所述的销轴贯穿所述的腰形孔，所述的月牙板可滑动的支撑在所述的销轴4上；所述月牙板1的月牙开口向外；

在所述的支撑体3中开有螺纹孔，所述的螺纹孔位于所述的安装槽底部且螺纹孔一侧与安装槽底部连通，在所述的螺纹孔中螺接有螺杆，所述的螺杆一端位于支撑体3外部为操作部，所述的螺杆另一端为锥部；旋转所述螺杆能够使得所述锥部在安装槽底部左右移动；

所述月牙板1的月牙背部能够滑动到所述的螺纹孔中，当螺杆锥部通过安装槽底部时，锥部的斜面会抵触所述月牙背部，并将月牙板向安装槽的外部推送；

所述月牙板的两端为夹装压头；当螺杆锥部将月牙板向外推送时，所述的夹装压头会对被夹持工件施加压力，并压紧工件7。

月牙板1的两端倒圆。

本发明的有益效果是：

本发明涉及到许多侧面压紧的问题，特别是在空间小的压紧，采用此工件夹紧装置，有效的解决了普通的螺杆不能压紧的问题。

实践证明，采用本发明后，减小了操作工人的压紧难度，提高了工件表面质量，使工件在加工过程中尺寸更加稳定，大大提高零件合格率和加工效率，降低了加工成本。而且该夹具可以系列化，满足同类工件的夹紧要求。

附图说明

图1工件夹紧的结构示意图；

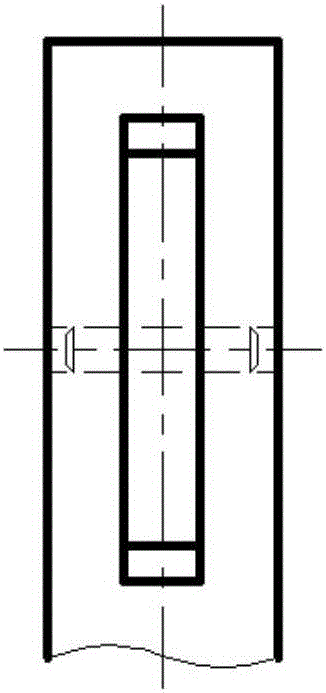

图2工件夹紧的局部侧视图；

其中，1-月牙板、2-螺杆、3-支撑体、4-销轴、5-支撑台。

具体实施方式

下面对本发明的具体实施方式做进一步详细说明：

请参阅图1，提供一种工件夹紧装置，所述的夹紧装置包括支撑体3、月牙板1、销轴4和螺杆；

月牙板1中部开有腰形孔；支撑体3，支撑体3上开有月牙板安装槽，所述的月牙板插设在所述的安装槽中，且该安装槽两侧壁与月牙板1的板面为滑动配合，在所述的安装槽两侧壁之间固定有销轴4，所述的销轴贯穿所述的腰形孔，所述的月牙板可滑动的支撑在所述的销轴4上；所述月牙板1的月牙开口向外；

在所述的支撑体3中开有螺纹孔，所述的螺纹孔位于所述的安装槽底部且螺纹孔一侧与安装槽底部连通，在所述的螺纹孔中螺接有螺杆，所述的螺杆一端位于支撑体3外部为操作部，所述的螺杆另一端为锥部；旋转所述螺杆能够使得所述锥部在安装槽底部左右移动；

所述月牙板1的月牙背部能够滑动到所述的螺纹孔中，当螺杆锥部通过安装槽底部时，锥部的斜面会抵触所述月牙背部，并将月牙板向安装槽的外部推送；

所述月牙板的两端为夹装压头；当螺杆锥部将月牙板向外推送时，所述的夹装压头会对被夹持工件施加压力，并压紧工件7。

月牙板1的两端倒圆。

在实际铣削加工时，将零件镶嵌在夹具中装夹实现定向，夹具的外形边界保证精度，可用来定位。由于夹具采用“全包络”式将零件进行夹持，可有效固定住零件上部，加强了零件的刚性，避免零件加工时出现颤动。本发明加工出来的零件尺寸稳定，合格率高，表面质量好；同时还减少了刀具损耗，降低了装夹难度，提高了加工效率。
